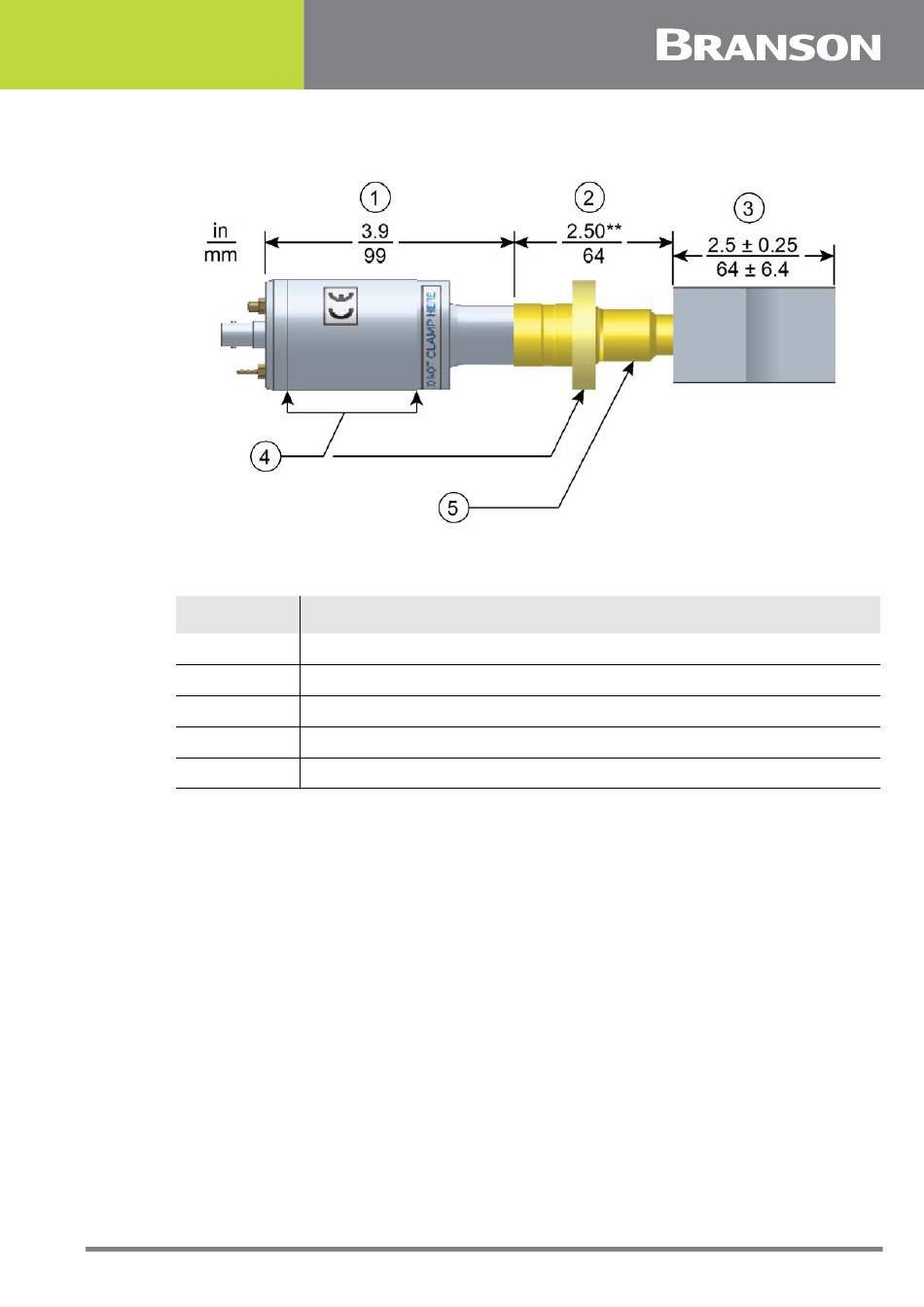

Abbildung 6.9 Typische Abmessungen 40-kHz-Konverter/Booster/Sonotrode
Tabelle 6.9
Pos.
1
2
3
4
5
* Die Gesamtlänge der Sonotrode kann abhängig von der Anwendung von diesen typischen Abmessungen
abweichen.
** Abmessungen variieren je nach Abstimmung und Verstärkung.
4000855DE REV. 00
40-kHz-Konverter/Booster/Sonotrode
Konverter
Booster
Halbwellenlängen-Sonotrode
Empfohlener Spannbereich
Durchmesser der Booster-Vorderseite variiert mit Amplitude
Beschreibung
81
