Montage des Generators

Die Kabellängen sind durch die Arbeitsfrequenz der Schweißanlage begrenzt. Wenn das
HF-Kabel gequetscht, eingeklemmt, beschädigt oder geändert wird, können Leistung und
Schweißergebnisse beeinträchtigt werden. Wenden Sie sich an Ihre Branson-Vertretung,
wenn Sie besondere Anforderungen an Ihre Kabel haben.
Platzieren Sie den Generator nicht auf dem Boden oder an Standorten, an denen Staub,
Schmutz oder Fremdkörper in den Generator gelangen könnten.
HINWEIS
Maßzeichnungen für den Generator DCX RM B finden Sie in den Abbildungen
5.1 Generator DCX RM B Maßzeichnung
Maßzeichnung (mittel)
5.3.2 Hinweise zur Montage
Neben den oben genannten Vorgaben ist bei der Wahl des Installationsorts für den
Generator DCX RM B der Blickwinkel auf die LCD-Anzeige zu berücksichtigen. Die LCD-
Anzeige ist auf eine Betrachtung von oben ausgelegt.
enthält weitere Hinweise zum Installationsort des Generator DCX RM B.

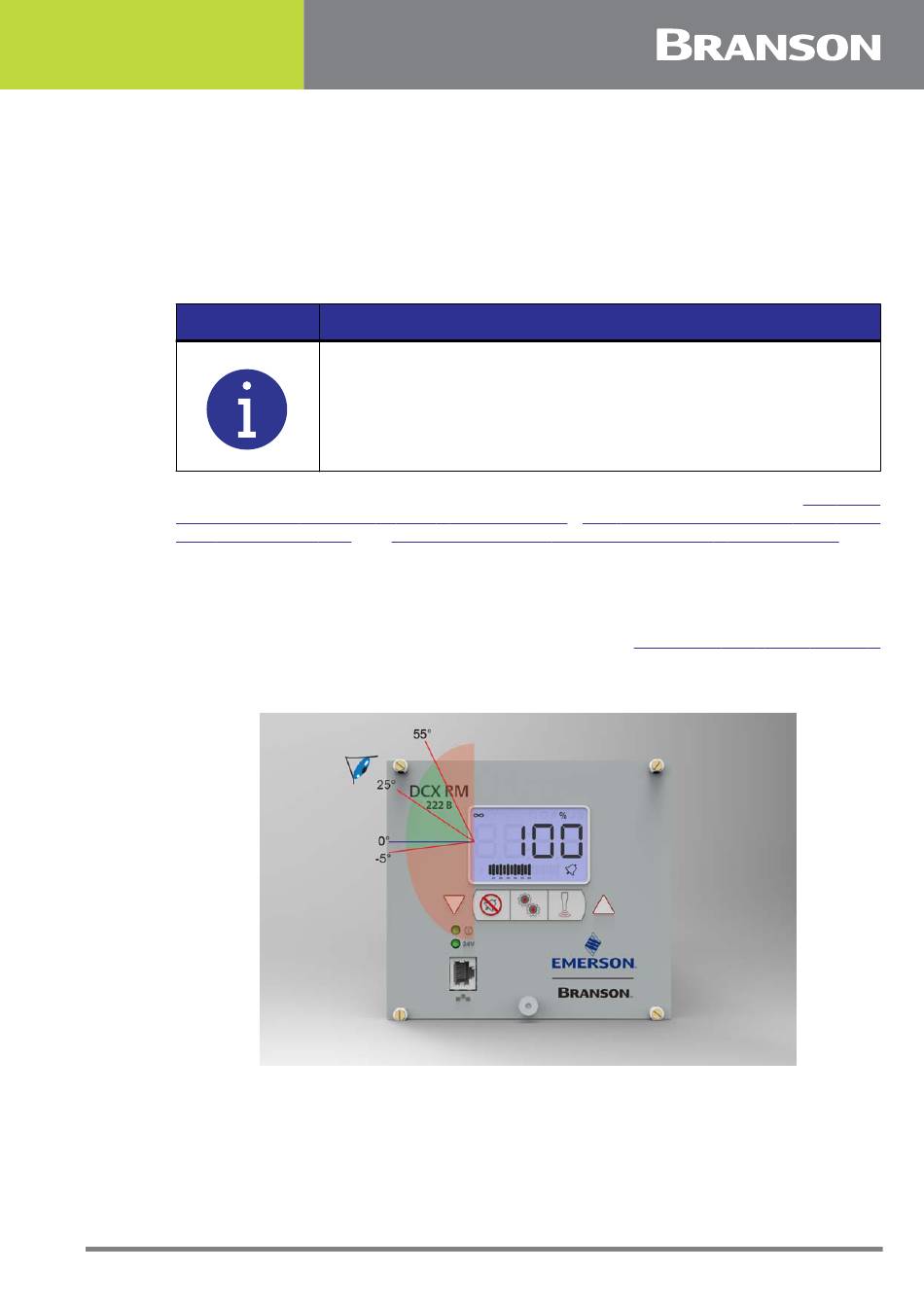

Abbildung 5.4 LCD-Blickwinkel

4000855DE REV. 00
Der Ab- und Zuluftkreislauf ist für die Aufrechterhaltung der sicheren
Betriebstemperatur erforderlich und darf daher nicht verstopft
werden.
und Abbildung 5.3 Generator DCX RM B Maßzeichnung
(klein), Abbildung 5.2 Generator DCX RM B
Abbildung 5.4 LCD-Blickwinkel
Abbildung
(groß).
