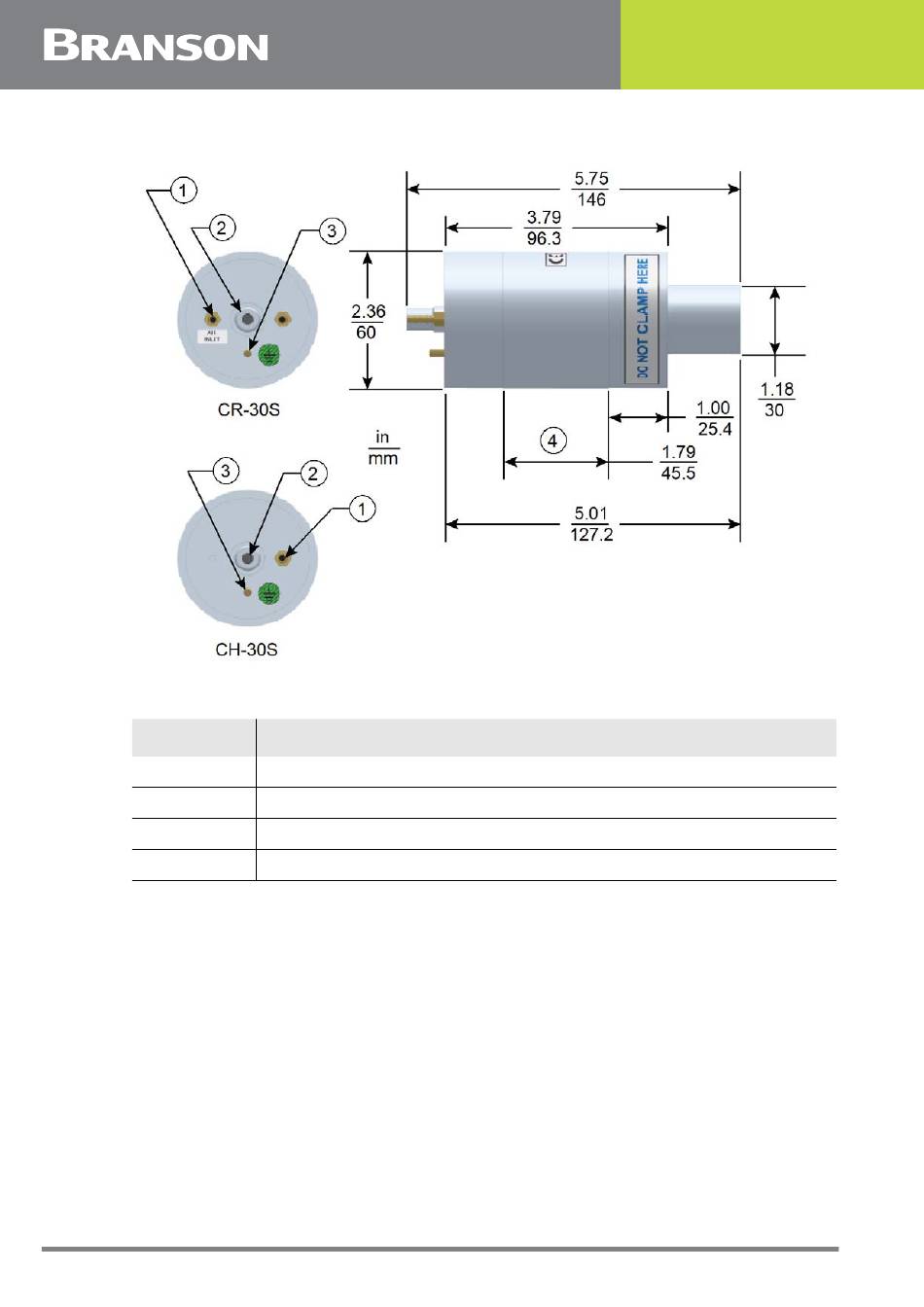

Abbildung 6.4 Abmessungen 30-kHz-Konverter

Tabelle 6.4
Pos.
1
2
3
4
CR-30S und CH-30S haben die gleichen Abmessungen und unterscheiden sich nur
hinsichtlich der Kühlung.
CR-30S besitzt eine Durchflusskühlung und CH-30S einen geschlossenen Kühlkreislauf
(die Luft zirkuliert im Konverter und kehrt zum Ausgangspunkt zurück).
76
30-kHz-Konverter
Lufteinlass
SHV-Stecker
Erdungsbolzen
Haltebereich
Beschreibung
4000855DE REV. 00
