7.7.2 Verwendung der E/A-Anschlüsse
Tabelle 7.11 Generator-Ultraschall-Prüfverfahren (Benutzer-E/A)
Schritt
1
2
3

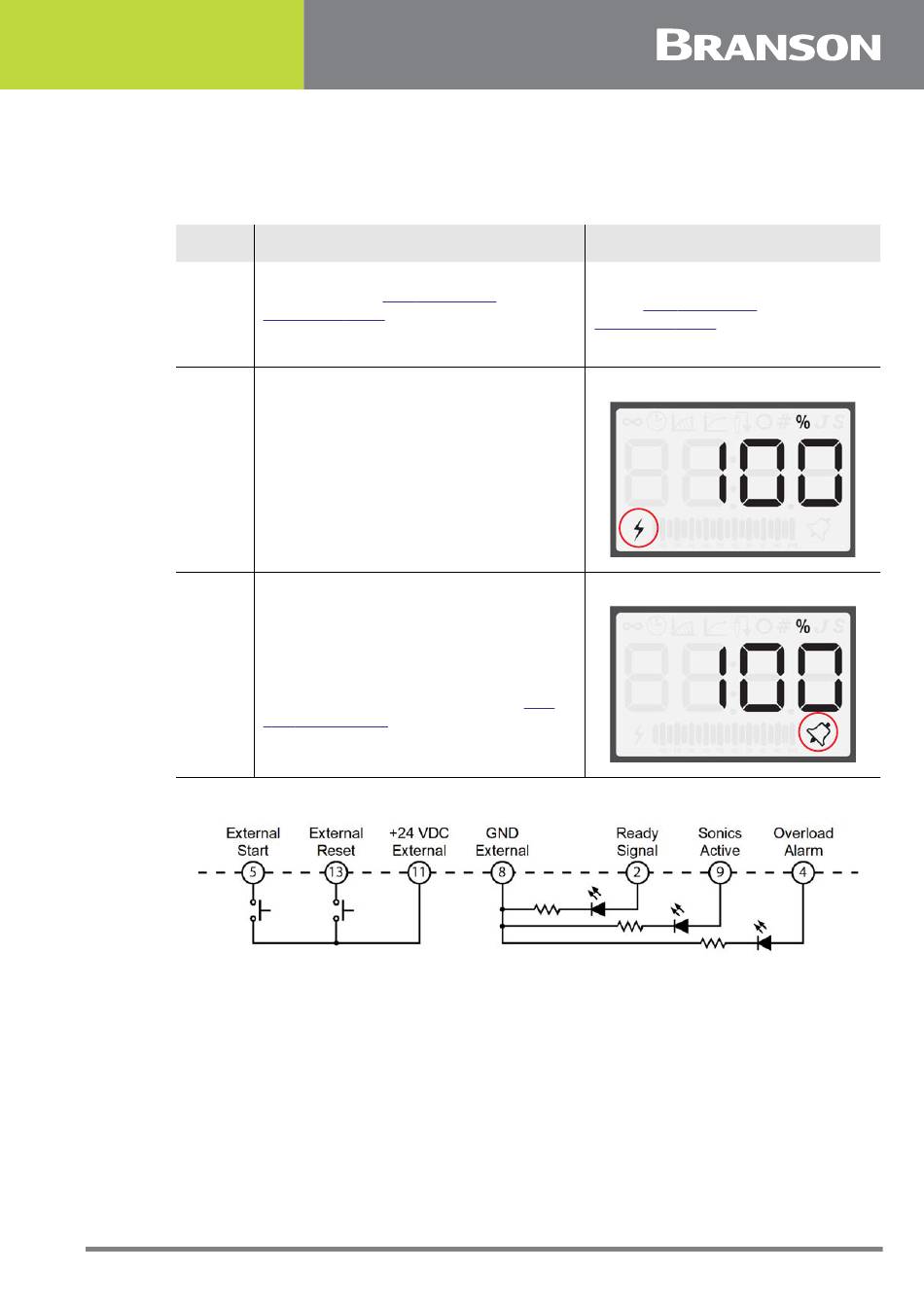

Abbildung 7.3 Prüfanschlüsse.
4000855DE REV. 00
Aktion
Verdrahten Sie die erforderlichen E/A-
Signale, wie in Abbildung 7.3
Prüfanschlüsse. dargestellt oder
verwenden Sie eine ähnliche
Konfiguration.
Senden Sie ein bis zwei Sekunden lang
ein externes Startsignal. Der
Ultraschall-aktiv-Ausgang wird aktiv
und die Ultraschall-aktiv-Anzeige
erscheint, während das externe
Startsignal vorliegt. Wenn der
allgemeine Alarmausgang/die
Alarmanzeige nicht erscheint, ist der
Prüfvorgang abgeschlossen.
Wenn der allgemeine Alarmausgang/die
Alarmanzeige aktiviert wird, senden Sie
ein externes Rücksetzungssignal und
wiederholen Sie Schritt 2 nur ein Mal.
Bleibt der Alarm bestehen, siehe
Fehlerbehebung.
Referenz
Siehe Abbildung 7.3
Prüfanschlüsse.
8.5
unten.
