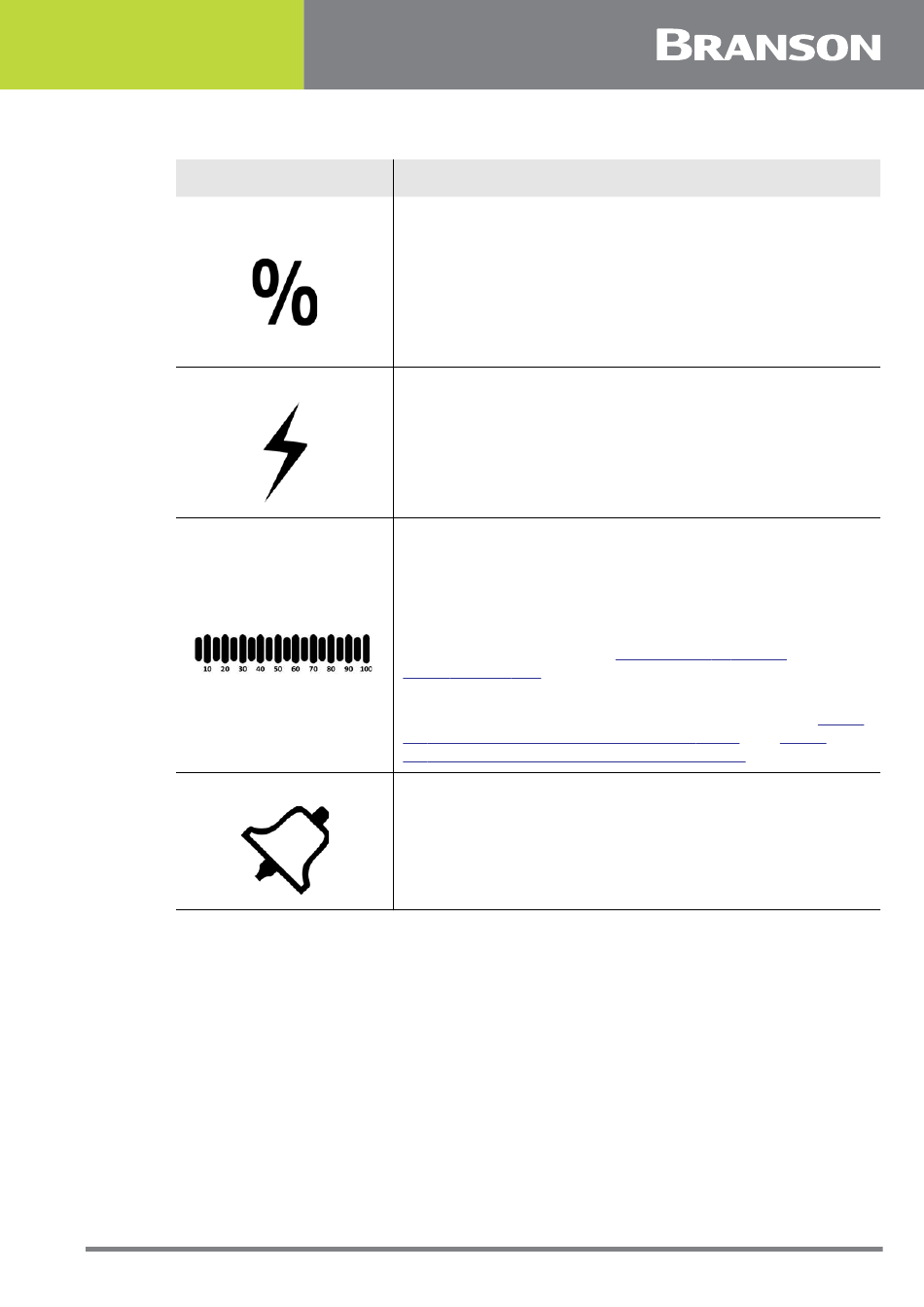

Tabelle 2.5 LCD-Display
Referenz Beschreibung
Prozentsymbol
Der auf der numerischen Anzeige dargestellte Wert steht für
einen Prozentsatz. In der Betriebsart "Spitzenleistung"
steht der auf der numerischen Anzeige dargestellte Wert für
einen Prozentsatz der Nennleistung des Generators.
Außerhalb der Betriebsart "Spitzenleistung" steht der auf
der numerischen Anzeige dargestellte Wert für die
Amplitudeneinstellung.
Anzeige Ultraschall aktiv
Zeigt an, dass der Ultraschall läuft.
Leistungs-/Frequenz-Balkendiagramm
Zeigt den tatsächlichen Prozentsatz der Ultraschallleistung
bei einem Schweißzyklus an. Das Balkendiagramm kann so
konfiguriert werden, dass die Spitzenleistung oder die
Frequenz am Ende jedes Schweiß- oder Prüfzyklus
angezeigt wird. Anweisungen zur Änderung dieser
Einstellungen finden Sie in 7.4 Konfiguration der
Generatorregister.
Eine detaillierte Beschreibung des Balkendiagramms und
Beispiele zum Ablesen des Diagramms finden Sie in 7.5.1
Ablesen des Balkendiagramms für Leistung und 7.5.2
Ablesen des Balkendiagramms für Frequenz.
Alarmsymbol
Blinkendes Symbol, das einen Alarmzustand anzeigt.
