5.3.12

Anschluss der Ausgangsleistung (HF-Kabel)

Ultraschallenergie wird an den SHV-Anschluss des Generators geliefert und anschließend
über ein HF-Kabel an den Konverter übertragen. Der HF-Anschluss befindet sich an der
Rückseite des Generators.
Um elektromagnetische Interferenzen (EMIs) zu verringern, sind HF-Kabel an einem Ende
mit einem Ferritkern ausgestattet (Kunststoffummantelung). Diese Seite ist für den
Anschluss an den Generator gedacht.
WARNUNG
WARNUNG
HINWEIS

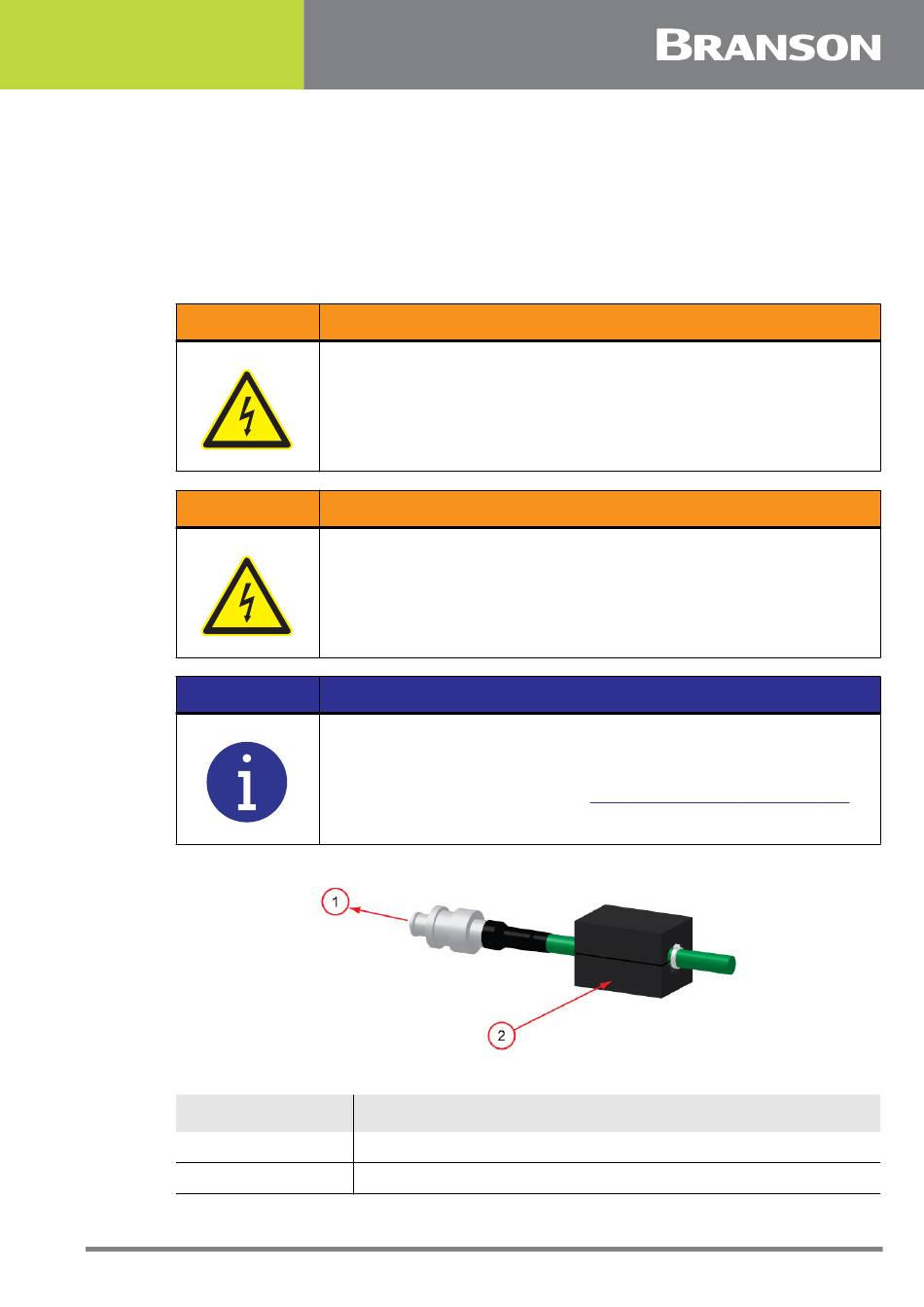

Abbildung 5.9 HF-Kabelanschluss

Tabelle 5.9
Pos.
1
2
4000855DE REV. 00
Warnung vor gefährlicher elektrischer Spannung
Der Betrieb des Systems bei getrenntem oder beschädigtem
HF-Kabel kann zu Stromschlägen führen.
Warnung vor gefährlicher elektrischer Spannung
Zur Vermeidung von Stromschlägen müssen Konverter sachgemäß
geerdet sein.
Um elektromagnetische Interferenzen (EMIs) zu vermeiden,
sicherstellen, dass der HF-Anschluss an den Generator am Kabelende
mit dem Ferritkern erfolgt (siehe
HF-Kabelanschluss
An Generator
Ferritkern-Box
Abbildung 5.9 HF-Kabelanschluss).
Beschreibung
