7.5

LCD-Balkendiagramm

Ist die Ultraschallleistung aktiv, dann zeigt die LCD immer den Leistungswert auf dem
LCD-Balkendiagramm (bestehend aus 20 Segmenten) als Prozentwert der maximalen
Ausgangsleistung an.
Am Ende des Schweiß- oder Prüfzyklus wechselt das Balkendiagramm auf die
Werkseinstellungen, um die Spitzenleistung des Zyklus als Prozentwert der maximalen
Ausgangsleistung anzuzeigen.
Der Generator kann auch so konfiguriert werden, dass ein einzelner Strich auf dem LCD-
Balkendiagramm angezeigt wird, welcher die Betriebsfrequenz der Resonanzeinheit
darstellt, die am Ende jedes Schweiß- oder Prüfzyklus gespeichert wird. Diese Option kann
für die Fehlerbehebung
Wärmeeffekten, Kopplung, Werkzeugabnutzung, etc. verwendet werden.
Informationen zum Einstellen der Generatorregister finden Sie unter
Generatorregister.
7.5.1 Ablesen des Balkendiagramms für Leistung
Das Blitzsymbol links vom Balkendiagramm zeigt an, dass der Ultraschall läuft. Jedes der
Segmente zeigt 5-%-Schritte der maximalen Ausgangsleistung an. Die Segmente
erscheinen nur, wenn die Ausgangsleistung den dargestellten Wert überschreitet. Liegt die
Leistung beispielsweise nur bei 4 %, ist lediglich der "Blitz" sichtbar. Erreicht der Wert
5 %, erscheint das erste Segment des Balkendiagramms.

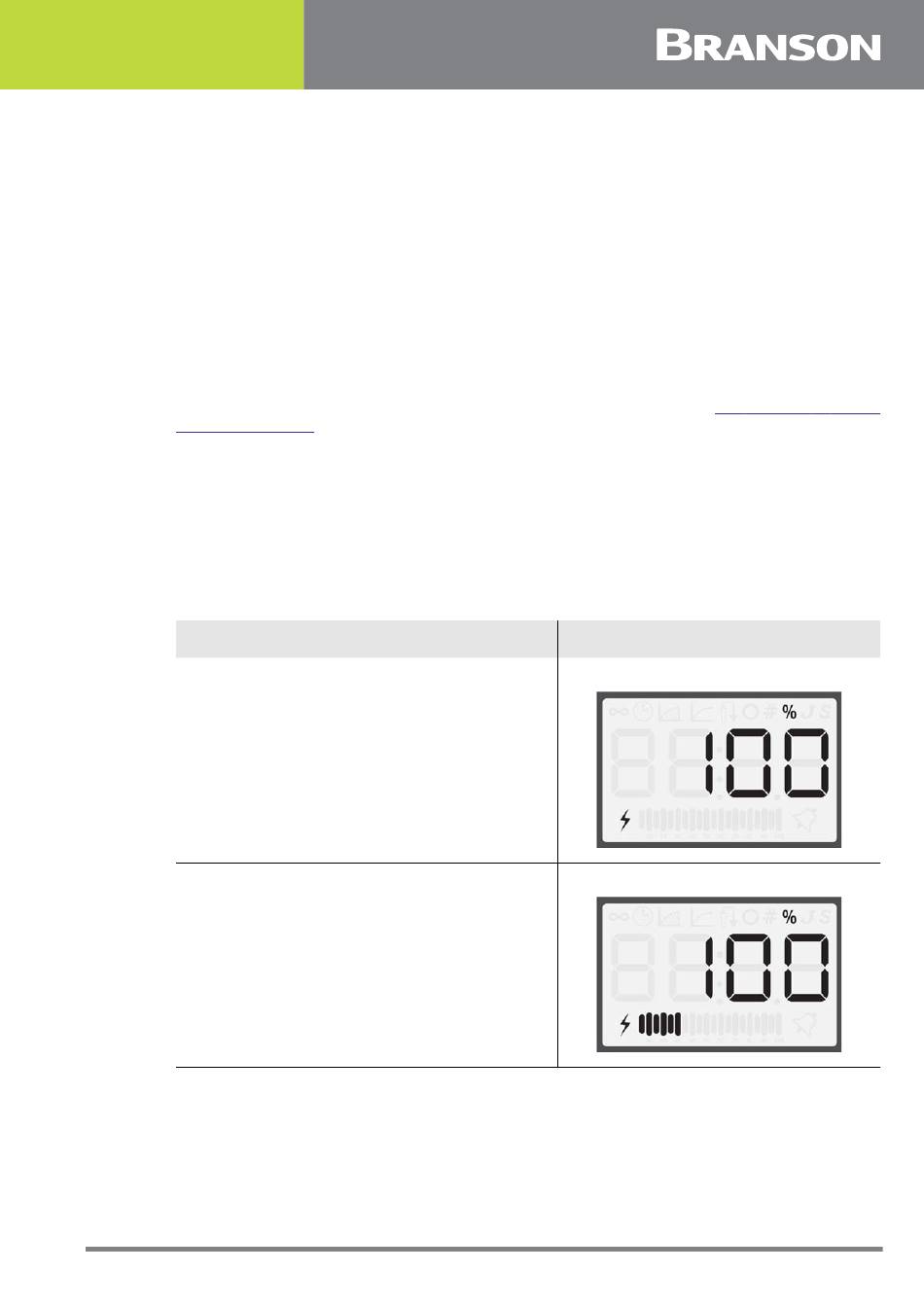

Tabelle 7.5
In diesem Beispiel erscheint lediglich der Blitz
links vom Balkendiagramm. Das bedeutet,
dass die Leistung zwischen 0 % und 5 % liegt.
Bei einem 800-W-Generator liegt die
tatsächliche Ausgangsleistung zwischen 0 W
und 40 W.
In diesem Beispiel erscheinen die ersten sechs
Segmente auf dem Balkendiagramm. Das
bedeutet, dass die Leistung zwischen 30 %
und 35 % liegt. Bei einem 800-W-Generator
liegt die tatsächliche Ausgangsleistung
zwischen 240 W und 280 W.
4000855DE REV. 00
bei Änderungen
Beispiele für das Ablesen des Balkendiagramms für Leistung
Beschreibung
der Betriebsfrequenz
7.4 Konfiguration der
Referenz
als Folge von
95
