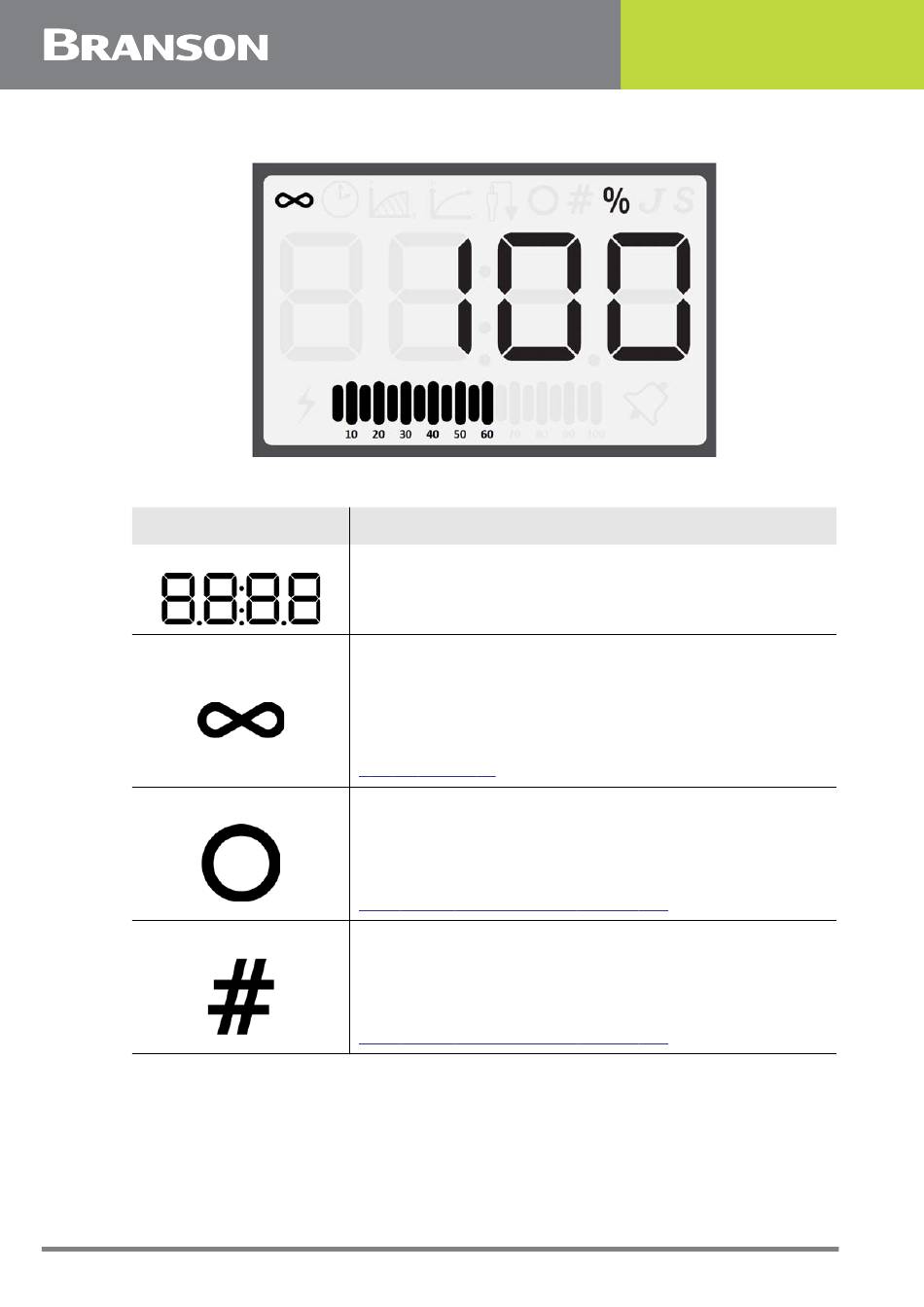

Abbildung 2.3 LCD-Beschreibung

Tabelle 2.5
Referenz
22
LCD-Display
Numerische Anzeige
Zeigt die Amplitudeneinstellungen, Registernummern,
Registerwerte oder Alarmnummern des Generators an.
Symbol für Dauerbetrieb
Zeigt an, dass der Generator im Dauerbetrieb läuft. Im
Dauerbetrieb erscheint auf der numerischen Anzeige die
Amplitudeneinstellung zusammen mit einem %-Symbol.
Die Amplitude kann in einem Bereich zwischen 10 % und
100 % eingestellt werden. Für weitere Informationen siehe
Kapitel 7:
Kreissymbol
Zeigt an, dass es sich bei dem auf dem numerischen
Display angezeigten Wert um einen Registerwert handelt.
Verwenden Sie zur Veränderung eines Registerwerts die
Auf- und Abwärts-Tasten. Für weitere Informationen siehe
7.4 Konfiguration der
Nummernzeichen-Symbol
Zeigt an, dass es sich bei dem auf dem numerischen
Display dargestellten Wert um eine Registernummer
handelt. Verwenden Sie zur Auswahl eines Registers die
Auf- und Abwärts-Tasten. Für weitere Informationen siehe
7.4 Konfiguration der
Beschreibung
Betrieb.
Generatorregister.
Generatorregister.
