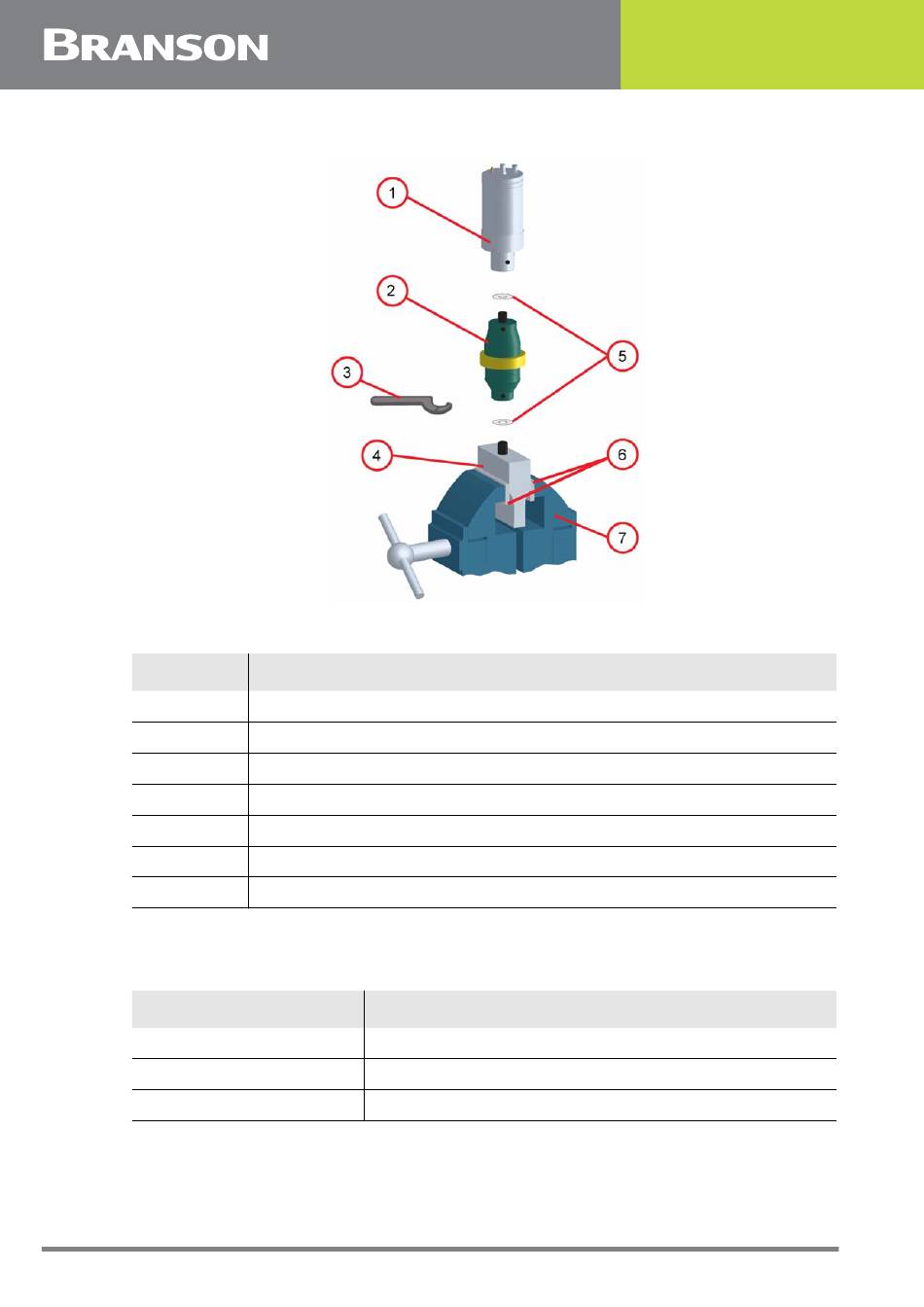

Abbildung 5.10 Montage der Resonanzeinheit

Tabelle 5.10 Beschreibung der Resonanzeinheit

Pos.
1
2
3
4
5
6
7

Tabelle 5.11 Drehmomentwerte der Resonanzeinheit

Frequenz
20 kHz
30 kHz
40 kHz
62
Konverter
Booster
Hakenschlüssel (im Lieferumfang enthalten)
Sonotrode
Siehe Vorgehensweise zur Montage der Resonanzeinheit
Schraubstock-Schutzbacken (Aluminium oder weiches Metall)
Schraubstock
24,85 Nm (220 in·lb)
21 Nm (185 in·lb)
10,73 Nm (95 in·lb)
Beschreibung
Drehmoment
