2.1.1 Modellübersicht

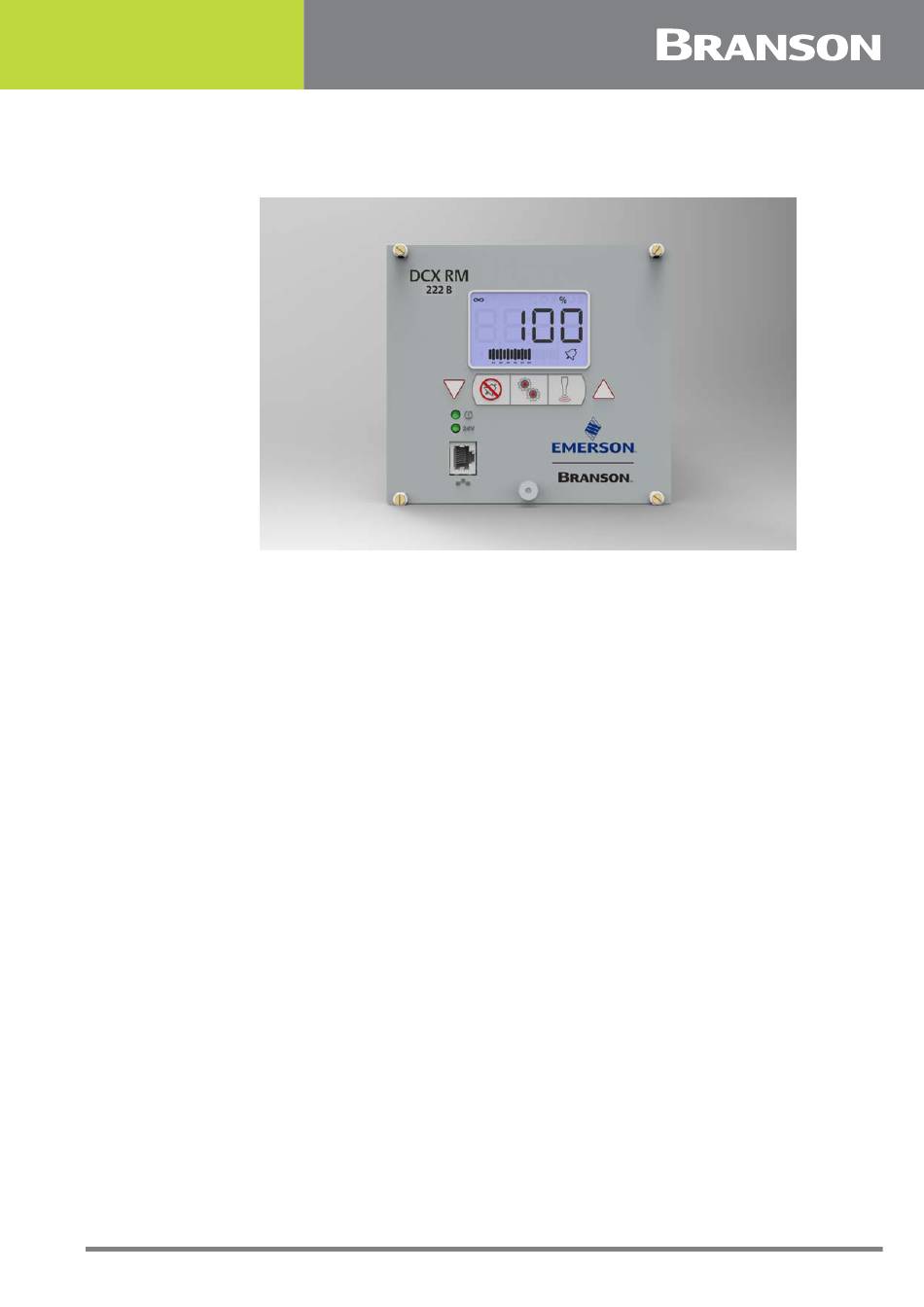

Abbildung 2.1 Der Generator DCX RM B

Der Generator DCX RM B erzeugt über einen Ultraschallkonverter Ultraschallenergie für
das Schweißen von Kunststoff. Je nach gewünschter Frequenz (z. B. 20 kHz) und dem
gewünschten Leistungsspektrum (z. B. 4,0 kW) stehen verschiedene Modelle zur
Verfügung. Der Generator umfasst auch ein mikroprozessorbasiertes Steuermodul zur
Steuerung und Überwachung der Schweißarbeiten.
Der Generator bietet die folgenden Funktionen:
Speichern nach Schweißende: Ermöglicht dem Generator die Überwachung und
Speicherung der Frequenz der letzten Schweißung.
Zeitgesteuerte Suche: Überwachen und Starten der Resonanzeinheit mit der korrekten
Frequenz. Dies erfolgt durch den Betrieb der Sonotrode bei geringer Amplitude (10 %), um die
Betriebsfrequenz der Resonanzeinheit zu finden und darauf einzurasten. Die Suchvorgänge
beginnen ab dem Zeitpunkt, zu dem der Ultraschall das letzte Mal aktiviert wurde.
Netzspannungsregelung: Hält die Konverteramplitude aufrecht, indem Schwankungen
in der Netzspannung geregelt werden.
Lastregelung: Hält die Konverteramplitude im gesamten Bereich der Nennleistung aufrecht.
Systemschutz: Schützt den Generator auf fünf Schutzebenen.
Spannung
Strom
Phase
Temperatur
Leistung
Frequenz
Webinterface: Bietet über eine Ethernet-Verbindung Zugang zu Generatorinformations-,
Diagnose- und Konfigurations-Web-Pages.
Frequenz-Offset: Ermöglicht das Anlegen einer externen Frequenzänderung an der
Arbeitsfrequenz.
Amplitudenregelung: Ermöglicht die komplette Kontrolle der Amplitude im gesamten
Schweißzyklus: programmierbare Anlauframpe und digitale Einstellung der Schweißamplitude.
