Tabelle 5.15 40-kHz-System
Schritt
4
5.5.4 Anbringen der Spitze an die Sonotrode
1. Stellen Sie sicher, dass die Berührungsflächen von Spitze und Sonotrode sauber sind. Entfernen
Sie alle Fremdstoffe vom Gewindebolzen und der Bohrung.
2. Montieren Sie die Spitze von Hand an die Sonotrode. Trockenmontage. Benutzen Sie kein
Silikonfett.
3. Hakenschlüssel und Maulschlüssel (siehe
verwenden und gemäß den folgenden Drehmomentangaben für die Spitze festziehen:

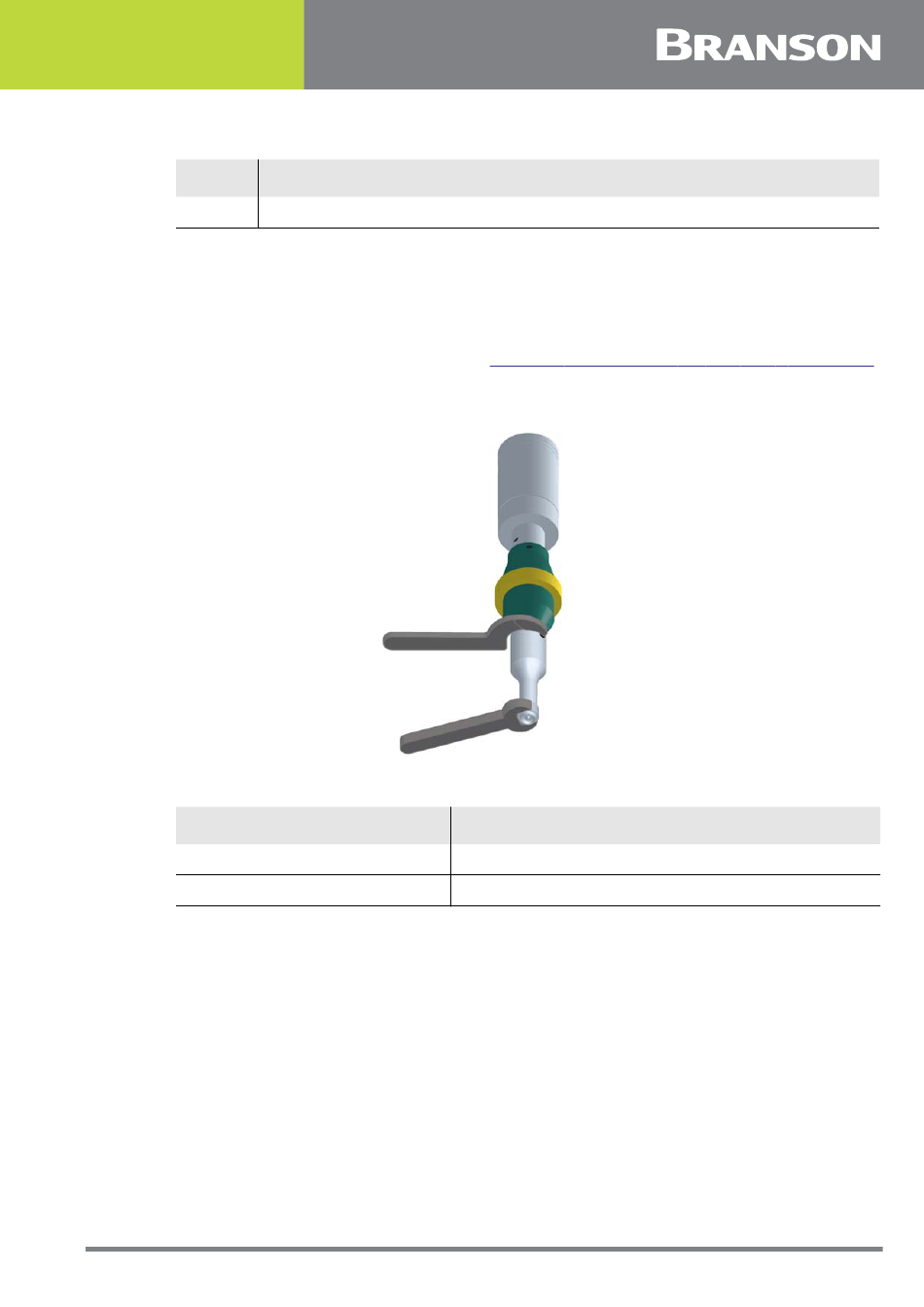

Abbildung 5.11 Anbringen der Spitze an die Sonotrode

Tabelle 5.16 Drehmomentwerte der Spitze an der Sonotrode

Spitzengewinde
1/4 – 28
3/8 – 24
4000855DE REV. 00
An jeder Berührungsfläche auf 10,73 Nm (95 in·lb) festziehen.
Aktion
Abbildung 5.11 Anbringen der Spitze an die
Drehmoment
12,42 Nm (110 in·lbs)
20,33 Nm (180 in·lbs)
Sonotrode)
65
