Vorbereitung
Montage

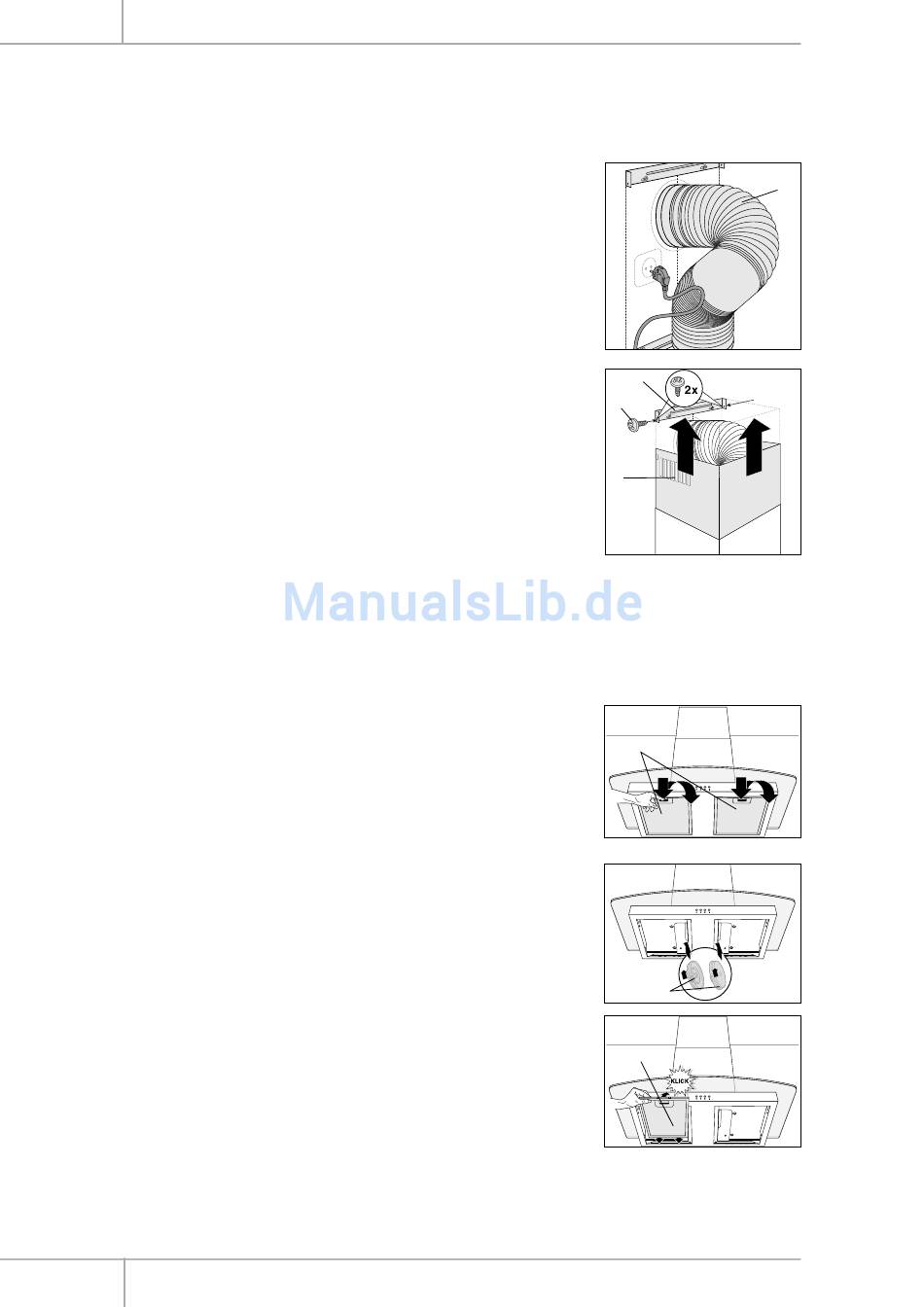

11. Bei Abluftbetrieb: Abluftschlauch 3 mit dem kleineren
Ende (gekennzeichnet mit „150" mm) mit dem Schlauchan-
schluss am Wanddurchbruch verbinden.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstab-
zugshaube im Umluftbetrieb betrieben werden soll.
12. Netzkabel verdeckt in den Kaminblenden zur Steckdose füh-
ren und in eine Steckdose stecken.
Hinweis: Wenn der Netzstecker in die Steckdose gesteckt
wird, ertönt ein Signalton („Piep").
13. Obere Hälfte der Kaminblende 13 bis zur Wandhalterung 6
hochziehen und mit zwei Blechschrauben 8 festschrauben.
Kohlefilter für Umluftbetrieb einsetzen
Die Kohlefilter (Geruchsfilter) sind mit Aktivkohle gefüllt, die die
Küchendünste während des Kochens reduziert. Bei häufigem
Gebrauch sollten Sie diese Filter regelmäßigem wechseln. Se-
hen Sie dazu auch das Kapitel „Pflege und Wartung – Kohlefilter
erneuern" auf Seite 21.
1. Die Verriegelung der Fettfilter 11 zur Seite schieben und Fett-
filter vorsichtig nach unten abnehmen.
2. Die Kohlefilter 14 wie dargestellt rechts und links auf den Mo-
tor aufsetzen und gegen den Uhrzeigersinn festdrehen, dabei
die Verriegelungen einrasten lassen.
3. Die Fettfilter 11 mit dem hinteren Ende in die Aussparung un-
ten an der Dunstabzugshaube setzen. Die Verriegelung nach
hinten schieben, die Fettfilter 11 nach oben hin zuklappen
und die Verriegelung wieder loslassen.
20
6
8
13
11
14
11
Glaskaminhaube SY-3288B5-E8-C-900
3
