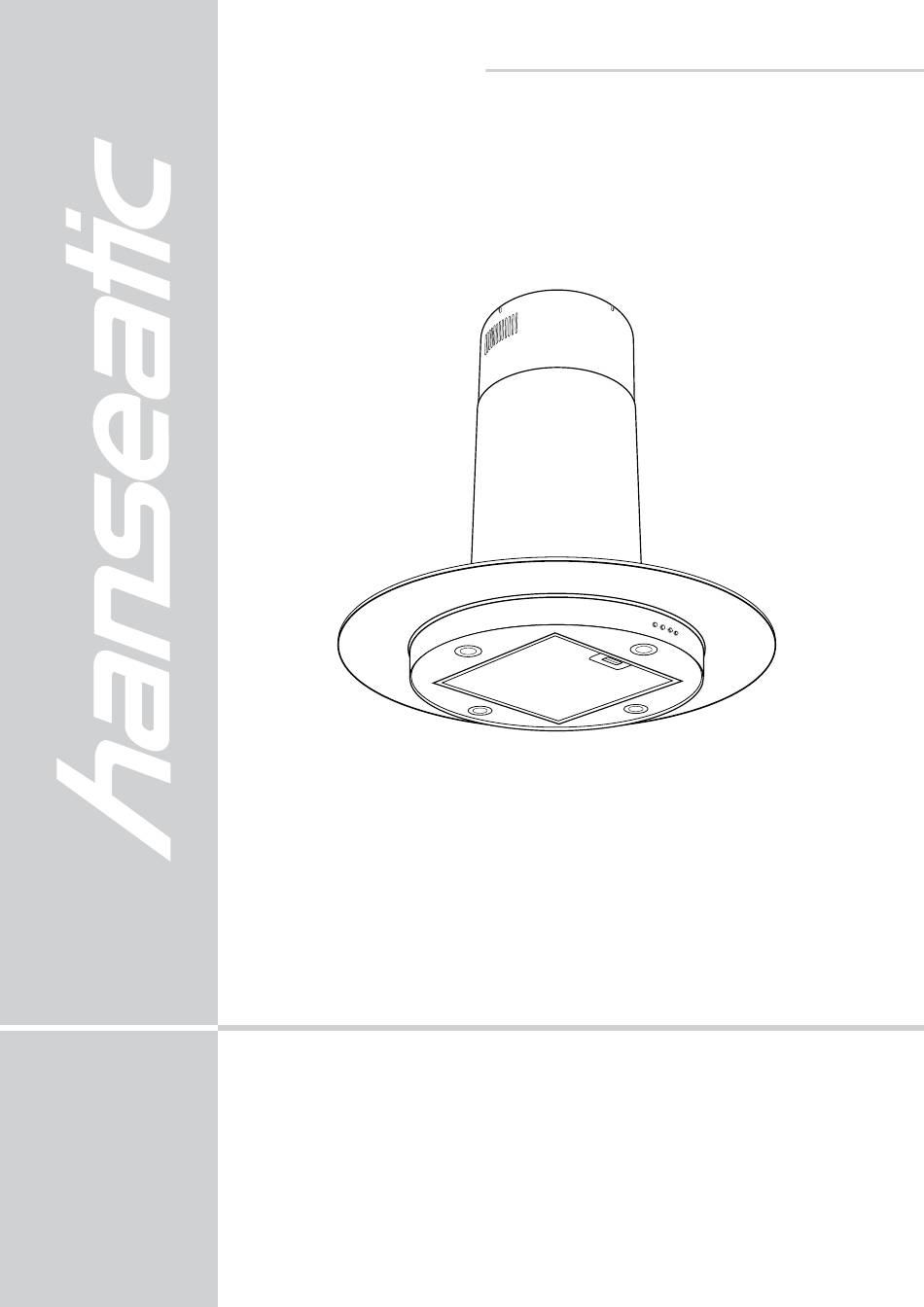

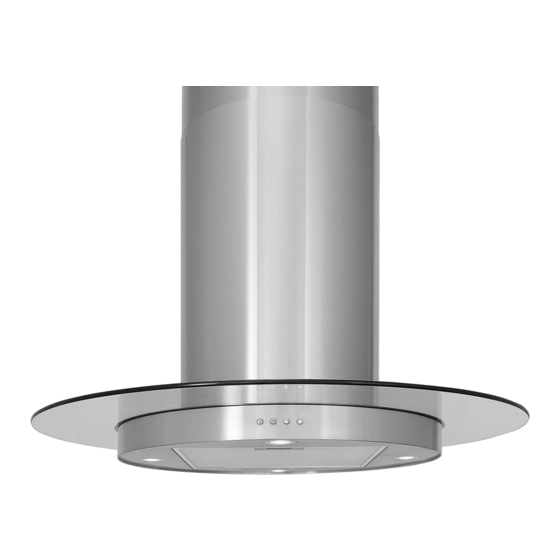

- Seite 1 SY-3288C-E2-C7-900 90 cm Gebrauchsanleitung Insel-Dunstabzugshaube Anleitung, Nr.: 91842 HC 20130517 Bestellnummer: 724245 Nachdruck, auch auszugs- weise, nicht gestattet!
-
Seite 2: Information
Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an jeden nachfolgenden Verwender des Produkts weiter. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 3: Inhaltsverzeichnis
Umweltschutz leicht gemacht Stromanschluss Verpackungstipps Entsorgung des Geräts Vorbereitung Entsorgung der Kohlefilter für Montage Umluftbetrieb Werkzeuge und Hilfsmittel Stichwortverzeichnis Schutzfolien entfernen Technische Daten Anbaustelle festlegen Zubehör Nur für Abluftbetrieb (nicht im Lieferumfang enthalten) Dunstabzugshaube montieren Kohlefilter für Umluftbetrieb einsetzen Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 4: Minuten Für Ihre Sicherheit
Gefahren für den Benutzer be- deuten. • Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen. • Ziehen Sie vor dem Wechseln der Lampe den Netzstecker. Berühren Sie keine stromführenden Teile im Inneren der Fassung Insel-Dunstabzugshaube SY-3288C-E2-C7-900... - Seite 5 Sie, dass die oberen Lüftungsschlitze nicht vom Boden des Hän- geschranks verdeckt werden. Die Dunstab- zugshaube muss soweit nach vorne über den Hängeschrank hinausragen, dass die gereinigte Luft durch die Lüftungsschlitze ungehindert aus- strömen kann. Insel-Dunstabzugshaube SY-3288C-E2-C7-900...
- Seite 6 (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen). • Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände ge- eignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fach- mann beraten. Insel-Dunstabzugshaube SY-3288C-E2-C7-900...
-
Seite 7: Besondere Sicherheitshinweise Für Abluft Betrieb
• Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube. • Von Bundesland zu Bundesland gelten unter- schiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Be- zirksschornsteinfeger um Rat. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... - Seite 8 • Berühren Sie die Glühlampe nicht mit den Fin- gern, da dies ihre Lebensdauer reduziert. Ver- wenden Sie ein trockenes Tuch. • Beim Anheben und Tragen der Dunstabzugs- haube immer direkt am Gehäuse anfassen, nicht an der Glasabdeckung Insel-Dunstabzugshaube SY-3288C-E2-C7-900...
-
Seite 9: Teileliste
12 Dübel ø 10 mm trieb) 12 Schrauben 40 mm, ø 8 mm oder alternativ 12 Schwerlastanker Zubehör (nicht im Lieferumfang enthalten) – Aktivkohlefilter Umluft- (ohne Abbildung, erforderlich für betrieb Die Bezugsquelle entnehmen Sie den „Technischen Daten“ . Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 10: Informationen Zur Montage
örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmi- gung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshin- weise, Seiten 4–8. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 11: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 12: Vorbereitung
Bohrlöcher anzeichnen. Wichtig! Rücken Sie wenn möglich den Herd bei- seite, so dass Sie genügend Platz für die Montage der Dunstabzugshaube haben. Benutzen Sie eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Person helfen. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 13: Nur Für Abluftbetrieb
Leistungsverlust entsteht. Wichtig! Wird der Abluftschlauch durch eine Au- ßenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöff- nenden Schlitzen (nicht im Lieferumfang enthal- ten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 14: Dunstabzugshaube Montieren
10, vier Unterlegscheiben 11 und vier Muttern 12 so an die zuerst montierten Montageschienen schrauben, dass die Dunstabzugshaube später in der richtigen Höhe hängt (sie müssen mindestens eine Lochbreite über die unteren Monta- geschienen überstehen, um sie später an der Grundplatte 6 befestigen zu können). Insel-Dunstabzugshaube SY-3288C-E2-C7-900... - Seite 15 (siehe Markierung auf dem Abluftschlauch) oben auf die Dunstabzugshaube 1 aufstecken und mit einem Kabelbinder 14 sichern. 6. 2-Teilige Kaminblende 2 über die Montageschienen 5 oben auf der Dunstabzugshaube 1 stülpen. Dabei muss das Ende oben mit den Lüftungsschlitzen nach zeigen. Insel-Dunstabzugshaube SY-3288C-E2-C7-900...
-
Seite 16: Kohlefilter Für Umluftbetrieb Einsetzen
2. Gegebenenfalls die Verriegelungen des Kohlefilters 1b zur Seite drehen und den Kohlefilter 1b so einsetzen, dass die Aussparung am Kohlefilter zum Kabel zeigt, welches aus dem Innenraum der Dunstabzugshaube herausführt. 3. Die Verriegelungen des Kohlefilters 1b vor den Filter drehen. Verriegelung Insel-Dunstabzugshaube SY-3288C-E2-C7-900... - Seite 17 Vorbereitung 4. Den Fettfilter 1a mit dem hinteren Ende in die Aussparung un- ten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, den Fettfilter 1a nach oben hin zuklappen und die Verriegelung wieder loslassen. 5. Stromversorgung einschalten. Insel-Dunstabzugshaube SY-3288C-E2-C7-900...
-
Seite 18: Bedienung
(schnell) der gerade eingestellten Geblä- sestärke erneut drücken. Wichtig! Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Las- sen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... - Seite 19 Ihre Dunstabzugshaube ist mit vier LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. 1. Taste D drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet. 2. Taste D erneut drücken, um die Beleuchtung auszuschal- ten. Insel-Dunstabzugshaube SY-3288C-E2-C7-900...
-
Seite 20: Allgemeines
1. Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten. 2. Die Verriegelung des Fettfilters 1a nach hinten drücken und Fettfilter 1a vorsichtig nach unten abnehmen. 3. Den Fettfilter 1a in der Spülmaschine oder im Spülbecken wie normales Geschirr auswaschen. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 21: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
6. Den Fettfilter 1a mit dem hinteren Ende in die Aussparung un- ten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, den Fettfilter 1a nach oben hin zuklappen und die Verriegelung wieder loslassen. 7. Stromversorgung wieder herstellen. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 22: Wechseln Der Led
Unsachgemäßer Umgang mit dem Gerät kann zu Stromschlägen füh- ren. • Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 23: Unser Service
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Festnetz 20 Cent/Anruf, Gerätebezeichnung: Insel-Dunstabzugshaube SY-3288C- Mobilfunk max. 60 Cent/Anruf E2-C7-900 und Bestellnummer 724245 Hinweis für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hot- line Ihres Versandhauses. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 24: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf un- serer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbetrieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 25: Stichwortverzeichnis
Sicherheitshinweise für Abluftbetrieb 7 Stromanschluss 11 Deckendurchbruch 7,13 Technische Daten 26 Entsorgung Gerät 24 Umluftbetrieb 10 Umweltschutz 24 Fehlersuchtabelle 22 Fettfilter reinigen 20 Zubehör 2 Fritieren 5 Gerätebezeichnung 23 Kernbohrung 13 Kohlefilter 21 Kontrolle 2 Problem beheben 22 Insel-Dunstabzugshaube SY-3288C-E2-C7-900... -
Seite 26: Technische Daten
(nicht im Lieferumfang enthalten) Experten-Team Aktivkohlefilter – , (erforderlich für Umluftbetrieb), Bestell- Tel. 0 180-621 22 82 nummer 151848, zu bestellen bei unserem Experten-Team. Mo. bis Fr. 7 – 20 Sa. 8 – 16 Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf Insel-Dunstabzugshaube SY-3288C-E2-C7-900...
