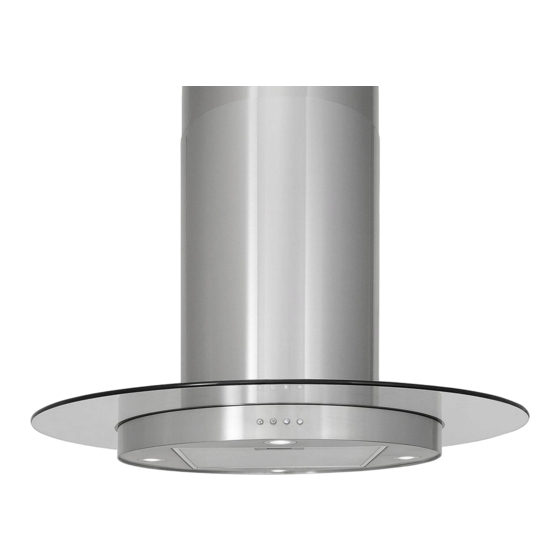

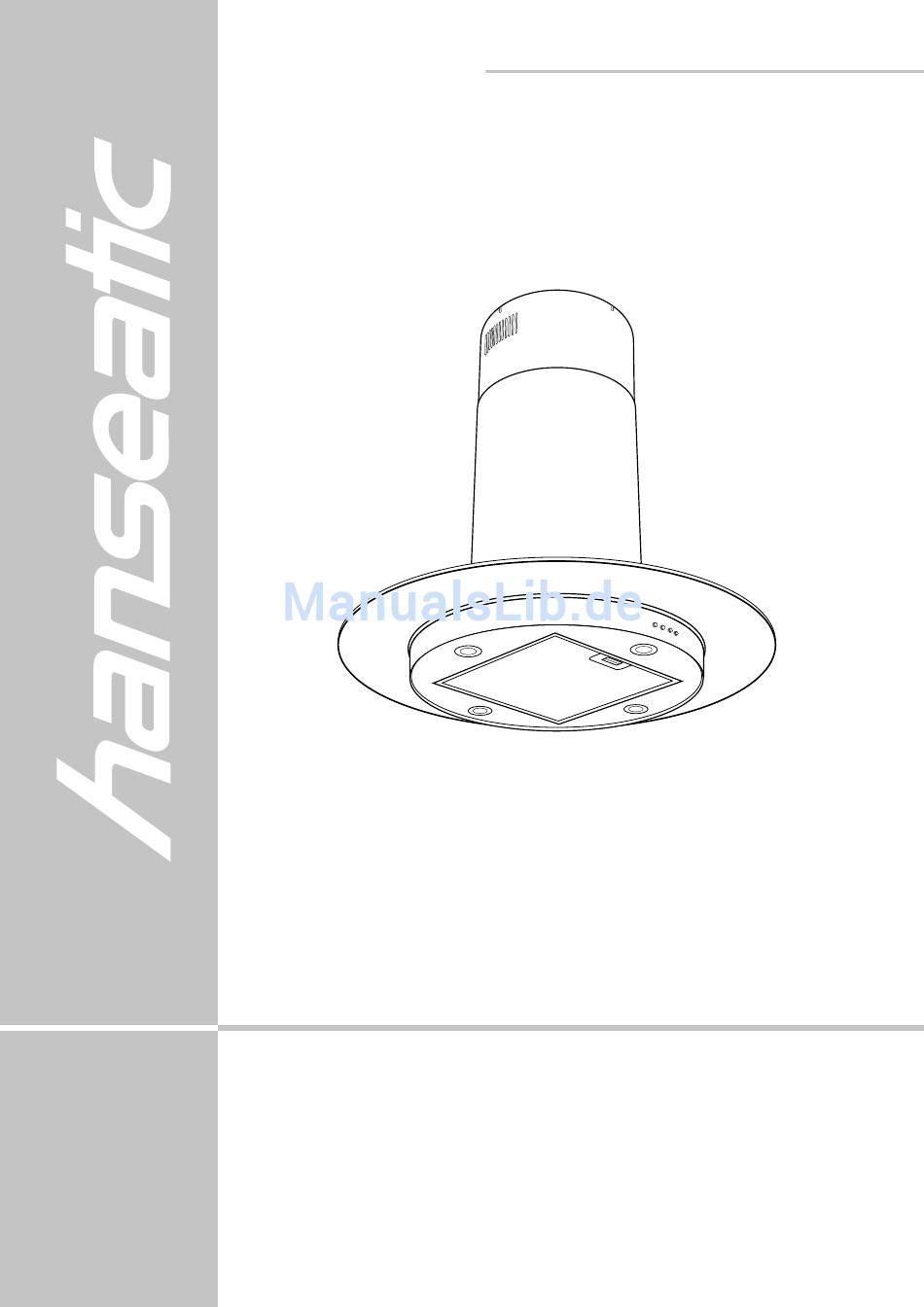

- Seite 1 SY-3288C-E2-C7-900 90 cm Gebrauchsanleitung Insel-Dunstabzugshaube Anleitung, Nr.: 91842 HC 20110823 Bestellnummer: 724245 Nachdruck, auch aus zugs- wei se, nicht ge stat tet!
-
Seite 2: Ihre Dunstabzugshaube Stellt Sich Vor
Information Ihre Dunstabzugshaube stellt sich vor Ihre Dunstabzugshaube stellt sich vor Ausstattungsmerkmale – Deckenmontage – Wahlweise Abluft- oder Umluftbetrieb – Drei Gebläsestufen – Beleuchtung – Oberfl ächen aus Edelstahl und Glas – Auswaschbarer Metall-Fettfi lter (spülmaschinenfest) Kontrolle ist besser 1. Gerät auspacken und alle Verpackungsteile, Kunststoff- profi... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Inhaltsverzeichnis Ihre Dunstabzugshaube stellt sich vor Bedienung Ausstattungsmerkmale Bedienelemente Kontrolle ist besser Gebläse Zubehör Pfl ege und Wartung (nicht im Lieferumfang enthalten) Reinigung Bestimmungsgemäßer Gebrauch Fettfi lter reinigen 5 Minuten für Ihre Sicherheit ... (Abluft- und Umluftbetrieb) Begriffserklärung Kohlefi... -
Seite 4: Minuten Für Ihre Sicherheit
Information 5 Minuten für Ihre Sicherheit ... 5 Minuten für Ihre Sicherheit ... 5 Minuten sollte Ihnen Ihre Si cher heit wert sein! Län ger dau ert es nicht, un se re Si cher heits hin wei se durchzulesen. Begriffserklärung Folgende Si gnal be grif fe fi... - Seite 5 5 Minuten für Ihre Sicherheit ... Information Gefahr! Der Abstand zwischen der Oberfläche der Koch- stelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vor- geschrieben ist, muss dieser berücksichtigt werden.
-
Seite 6: Besondere Sicherheitshinweise Für Abluftbetrieb
Information 5 Minuten für Ihre Sicherheit ... Besondere Sicherheitshinweise für Abluft- betrieb Gefahr! Dem Raum, in dem eine Dunstabzugshaube im Ab- luftbetrieb arbeitet, wird durch das Gebläse Luft ent- zogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauer- stoff entzogen werden. -
Seite 7: Teileliste
Teileliste Information Teileliste Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifi zieren. Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Ein- zelteile vorhanden und unbeschädigt sind. -
Seite 8: Informationen Zur Montage
Information Informationen zur Montage Informationen zur Montage Ihre Dunstabzugshaube kann im Abluft- oder Umluftbetrieb be- nutzt werden. Umluftbetrieb Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt durch den Fettfi lter und zusätzlich durch den Kohlefi... -
Seite 9: Stromanschluss
Informationen zur Montage Information Stromanschluss Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen. Gefahr! Arbeiten an Elektroinstallationen dürfen nur von auto- risiertem Fachpersonal durchgeführt werden. Benötigen Sie eine zusätzliche Steckdose für das Gerät, beauftra- gen Sie einen Elektrofachbetrieb. -
Seite 10: Montage
Vorbereitung Montage Montage Werkzeuge und Hilfsmittel Zur Montage benötigen Sie etwas handwerkliches Geschick. Be- achten Sie die vorgegebene Reihenfolge der Montageschritte. Bevor Sie beginnen, legen Sie sich folgende Ausrüstung zurecht: – Kreuzschlitz-Schraubendreher, Größe 2 – Bohrmaschine mit für die Decke geeigneten Bohrern ø 10 mm –... -
Seite 11: Nur Für Abluftbetrieb
Montage Vorbereitung 4. An den markierten Stellen Löcher, Durchmesser ø 10 mm, in die Decke bohren. 5. Zwölf Schraubdübel in die Bohrlöcher stecken. 6. Die Grundplatte mit den Schrauben an die Decke schrauben. Nur für Abluftbetrieb Bevor Sie die Haube montieren, muss der Deckendurchbruch und gegebenenfalls anschließende Wanddurchbruch ( Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. -
Seite 12: Dunstabzugshaube Montieren
Vorbereitung Montage Dunstabzugshaube montieren 1. Falls vorhanden, ziehen Sie auf der Oberseite der Dunstab- zugshaube 1 die blaue Schutzfolie ab. 2. Glasabdeckung auf die Dunstabzugshaube 1 setzen und mit den Schrauben , den konischen Unterlegscheiben und den Gummimuffen befestigen. Wichtig! Beim Anheben und Tragen der Dunstabzugshaube immer direkt am Gehäuse anfassen, nicht an der Glas- abdeckung... - Seite 13 Montage Vorbereitung 5. Bei Abluftbetrieb: Beide Kunststoff-Rückschlagklappen vor- sichtig oben in die Luftaustrittsöffnung am Gerät einsetzen (die Klappen dabei behutsam ein klein wenig biegen, um die empfi ndlichen Kunststoffnasen nicht abzubrechen). Abluftschlauch mit der 153 mm durchmessenden Öffnung (siehe Markierung auf dem Abluftschlauch) oben auf die Dunstabzugshaube aufstecken und mit einem Kabelbinder sichern.
- Seite 14 Vorbereitung Montage 7. Dunstabzugshaube mit zwei Personen am Gehäuse anheben, oben an die Grundplatte halten und die Montageschienen mit je vier Schrauben , vier Unterlegscheiben und vier Muttern an die Grundplatte schrauben. 8. Bei Abluftbetrieb: Abluftschlauch mit der 150 mm durch- messenden Öffnung (siehe Markierung auf dem Abluft- schlauch) oben auf den Anschluss in der Decke aufstecken und mit einem Kabelbinder...
-
Seite 15: Kohlefi Lter Für Umluftbetrieb Einsetzen
Montage Vorbereitung Kohlefi lter für Umluftbetrieb einsetzen Der Kohlefi lter (Geruchsfi lter) ist mit Aktivkohle gefüllt, der die Küchendünste während des Kochens reduziert. Bei häu- figem Gebrauch sollten Sie diesen Filter regelmäßig wech- seln. Sehen Sie dazu auch das Kapitel „Kohlefilter erneuern (nur bei Umluftbetrieb)“... -
Seite 16: Bedienung
Bedienung Bedienung Bedienung Bedienelemente Ein-/Ausschalter für Gebläse, Stufe 1 Ein-/Ausschalter für Gebläse, Stufe 2 Ein-/Ausschalter für Gebläse, Stufe 3 Ein-/Ausschalter für die Beleuchtung Gebläse Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstellbar. • Schalten Sie das Gebläse immer ein, wenn Sie mit dem Kochen oder Braten beginnen. - Seite 17 Bedienung Bedienung Betriebsleuchte Ihre Dunstabzugshaube ist mit vier LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und aus- geschaltet werden. 1. Taste drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet. 2. Taste erneut drücken, um die Beleuchtung auszuschalten. Insel-Dunstabzugshaube...
-
Seite 18: Pfl Ege Und Wartung
Allgemeines Pfl ege und Wartung Pflege und Wartung Reinigung Gefahr! Vor dem Reinigen der Dunstabzugshaube muss der Netz- stecker gezogen werden. Ist er schwer zugänglich, Strom an der entsprechenden Hauptsicherung abschalten. Fettrückstände an der Dunstabzugshaube können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Oberfl... -
Seite 19: Kohlefi Lter Erneuern (Nur Bei Umluftbetrieb)
Pfl ege und Wartung Allgemeines Kohlefi lter erneuern (nur bei Umluftbetrieb) Die Kohlefi lter dienen der Geruchsbeseitigung. Sie müssen erneu- ert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefi ltert werden. Bei häufi gem Gebrauch sollten Sie den Filter regelmäßig erneuern (ca. alle 6 Monate überprüfen). 1. -
Seite 20: Wechseln Der Led
Allgemeines Pfl ege und Wartung Wechseln der LED Experten-Team Wichtig! Tel.: 0 180 521 22 82 Sollte eine der LEDs nicht mehr funktionieren, darf sie Mo. bis Fr. 7 –20 Sa. 8 –16 nur von einem autorisierten Servicetechniker ausge- wechselt werden. Wenden Sie sich bei Bedarf an unser 0,14 Euro/Min. -
Seite 21: Wenn's Mal Ein Problem Gibt
Telefon 0 180-521 22 82, Montag bis Freitag, 7:00 – 20:00 Uhr, Samstag 8:00 – 16:00 Uhr, 0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min. Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung: Insel-Dunstabzugshaube SY-3288C-E2-C7-900 und Bestellnummer 724245 Insel-Dunstabzugshaube... -
Seite 22: Umweltschutz Leicht Gemacht
Allgemeines Umweltschutz leicht gemacht Umweltschutz leicht gemacht Verpackungstipps Unsere Verpackungen wer den aus um welt freund li chen, wie der ver- wert ba ren Materialien hergestellt: – Außenverpackung aus Pappe – Formteile aus ge schäum tem, FCKW-freiem Po ly sty rol (PS) –... -
Seite 23: Stichwortverzeichnis
Stichwortverzeichnis Allgemeines Stichwortverzeichnis Abluftbetrieb 8 Problem beheben 21 Altgeräte 22 Anbaustelle 10,12 Reinigung 18 Bedienung 16 Bezirksschornsteinfeger 6 Service 21 Sicherheitshinweise 4 Sicherheitshinweise für Abluftbetrieb 6 Deckendurchbruch 6,11 Stromanschluss 9 Stromschlaggefahr 4 Entsorgung Gerät 22 Technische Daten 24 Erstickungsgefahr 4 Umluftbetrieb 8 Fehlersuchtabelle 21 Umweltschutz 22... -
Seite 24: Technische Daten
Gewicht ca. 33 kg Anschluss Abluftschlauch ø 15,3 cm max. Luftdurchsatz bei Abluft 850 m Schutzklasse: Modellnummer: SY-3288C-E2-C7-900 Artikelnr.: 724245 Zubehör (nicht im Lieferumfang enthalten) Experten-Team – Aktivkohlefi lter, (erforderlich für Umluftbetrieb), Bestell- Tel.: 0 180 521 22 82 nummer 151848, zu bestellen bei unserem Experten-Team.
