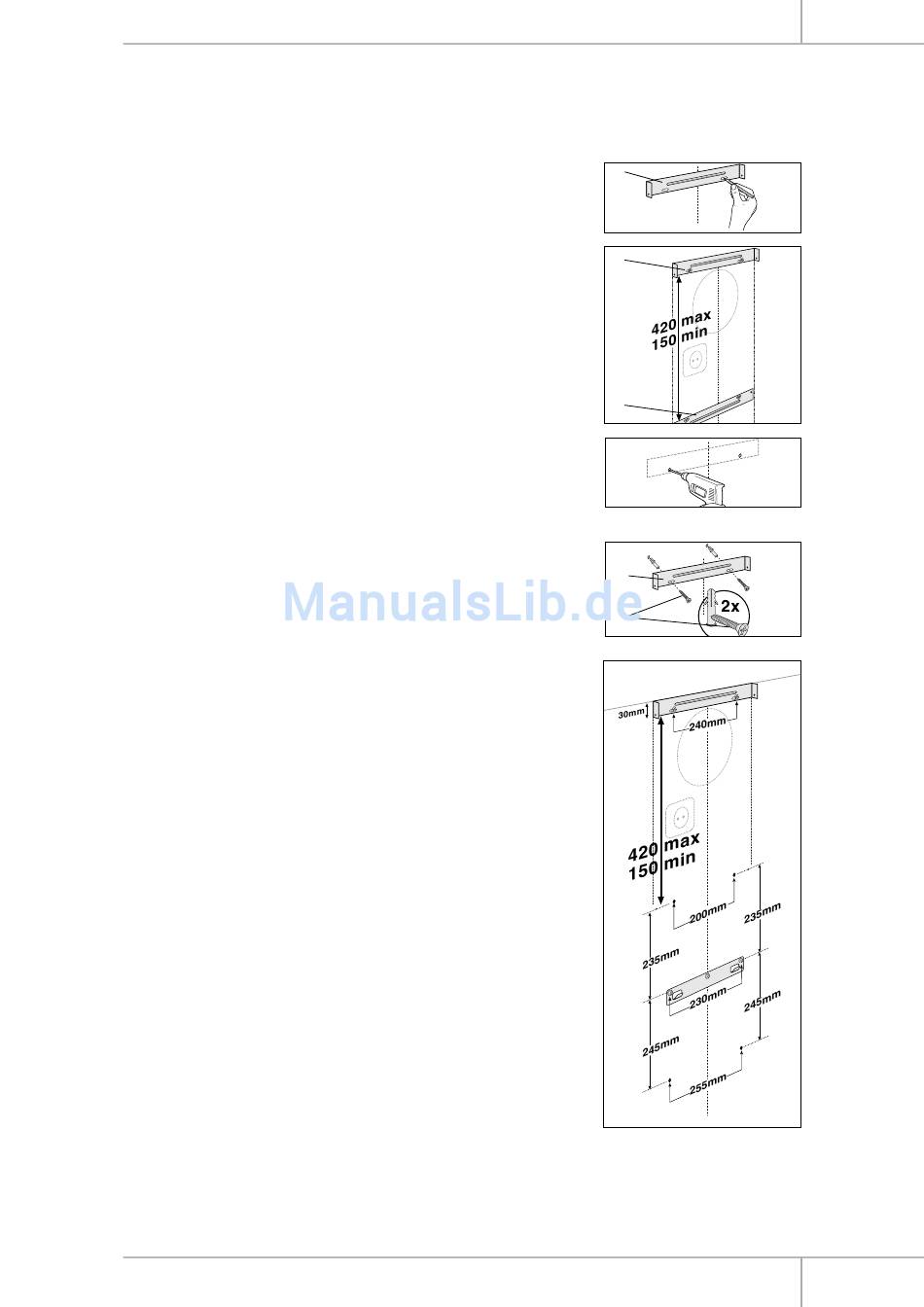

16. 2 Löcher für die Wandhalterung der Kaminblende 5 anzeich-
nen.
Hinweis: Die Bohrlöcher sollten sich mindestens 150 mm
und höchstens 420 mm oberhalb der Bohrlöcher für die
Wandhalterung 6 befinden und einen Abstand von 240 mm
haben.
17. An den markierten Stellen Löcher mit einem Durchmesser
von 8 mm in die Wand bohren.
18. Zwei Dübel in die Bohrlöcher stecken und Kaminblende 5
mit 2 Senkkopfschrauben 9 festschrauben.
Die Bohrlöcher sollten nun das folgende Schema haben:
Glaskaminhaube SY-3288B5-E8-C-900
Montage
5
5
6
5
9
Vorbereitung
17
