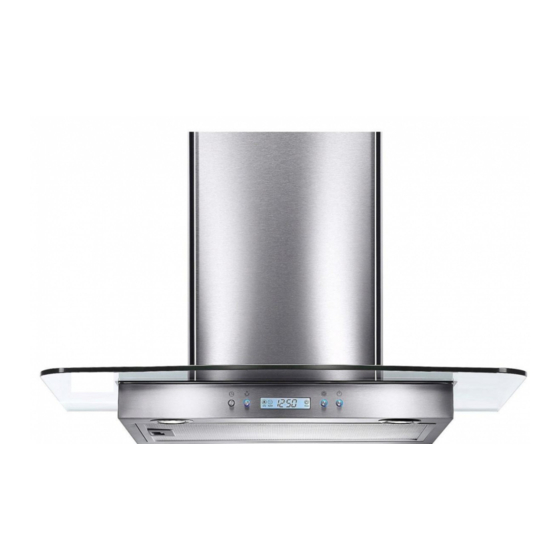

hanseatic SY-3288B-E1-C-600 Gebrauchsanleitung
Glaskaminhaube
60 cm, 90 cm
Vorschau ausblenden
Andere Handbücher für SY-3288B-E1-C-600:
- Gebrauchsanleitung (24 Seiten) ,
- Gebrauchsanleitung (36 Seiten)
Verwandte Anleitungen für hanseatic SY-3288B-E1-C-600
Inhaltszusammenfassung für hanseatic SY-3288B-E1-C-600

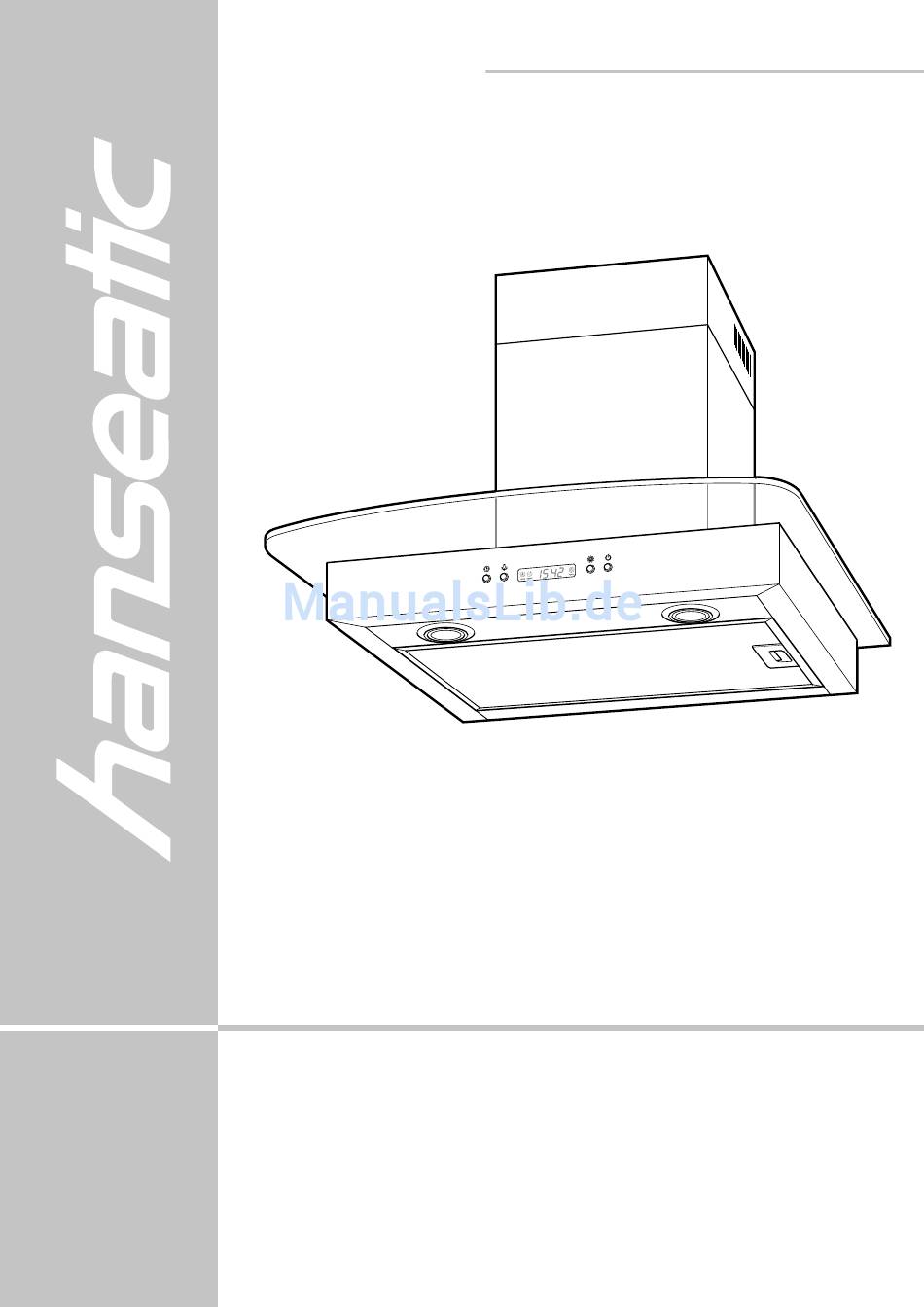

- Seite 1 SY-3288B-E1-C-600 (60 cm) SY-3288B-E1-C-900 (90 cm) Gebrauchsanleitung Glaskaminhaube Anleitung, Nr.: 91838 HC-20130409 Bestellnummer: 673086 (60 cm) Bestellnummer: 673690 (90 cm) Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an jeden nachfolgenden Verwender des Produkts weiter. Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 3: Inhaltsverzeichnis
Umweltschutz leicht gemacht Werkzeuge und Hilfsmittel Verpackungstipps Schutzfolien entfernen Entsorgung des Geräts Nur für Abluftbetrieb Entsorgung der Kohlefi lter für Dunstabzugshaube montieren Umluftbetrieb Montage des Kamins Stichwortverzeichnis Glashaube montieren Technische Daten (nur 90 cm-Version) Zubehör Kohlefi lter für Umluftbetrieb einsetzen Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 4: Minuten Für Ihre Sicherheit
• Reparaturen an Elektrogeräten dürfen nur von Festnetz 20 Cent/Anruf, autorisierten Fachkräften ausgeführt werden. Mobilfunk max. 60 Cent/Anruf Unsachgemäß durchgeführte Reparaturen kön- nen erhebliche Gefahren für den Benutzer be- deuten. • Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen. Glaskaminhaube SY-3288B-E1-C-600/900... - Seite 5 Gefahren verstanden haben. • Kinder dürfen nicht mit dem Gerät spielen.Las- sen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken. Verpackungsfolie sofort entsorgen. Glaskaminhaube SY-3288B-E1-C-600/900...
- Seite 6 Beschaffenheit Ihrer Decken und Wände ge- eignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fach- mann beraten. Wichtig! Bei eigenständig durchgeführten Repara- turen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantiean- sprüche ausgeschlossen. Glaskaminhaube SY-3288B-E1-C-600/900...
-
Seite 7: Besondere Sicherheitshinweise Für Abluft Betrieb
• Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube. • Von Bundesland zu Bundesland gelten unter- schiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Be- zirksschornsteinfeger um Rat. Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 8: Teileliste
– 7 Dübel ø 8 mm – 3 Senkkopfschrauben 40 mm, ø 6 mm – 4 Halbrundkopfschrauben 40 mm, ø 6 mm Zubehör (nicht im Lieferumfang enthalten) Kohlefilter Umluftbetrieb – (ohne Abbildung, erforderlich für Die Bezugsquelle entnehmen Sie dem Kapitel „Technische Da- ten“. Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 9: Informationen Zur Montage
• Sind Sie Mieter einer Wohnung, ist die Genehmi- gung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshin- weise, ab Seite 4 . Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 10: Stromanschluss
Person beim Zureichen der Werkzeuge und Festhalten der Teile hilft. Schutzfolien entfernen Einige Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern während des Transports mit Folien überzogen. Zie- hen Sie die Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube ab. Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 11: Nur Für Abluftbetrieb
Abstand 31,5 cm, und markieren Sie die Höhe über dem Herd auf der Hilfslinie. Beispiel: 65 cm + 31,5 cm = 96,5 cm 3. An diesen Punkt das mittlere Loch der Wandhalterung 8 an- legen, Ausrichtung mit einer Wasserwaage prüfen und die drei Bohrlöcher markieren. Glaskaminhaube SY-3288B-E1-C-600/900... - Seite 12 5. Drei Dübel in die Bohrlöcher stecken. 6. Die Wandhalterung 8 mit drei Senkkopfschrauben an die Wand schrauben. 7. Die Rückschlagskappe 5 oben auf der Dunstabzugshaube 1 mit 4 Schrauben 9 festschrauben. 8. Die Dunstabzugshaube 1 vorsichtig in die Wandhalterung 8 einhängen. Glaskaminhaube SY-3288B-E1-C-600/900...
- Seite 13 12. An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren. 13. Zwei Dübel in die Bohrlöcher stecken. 14. Dunstabzugshaube wieder in die Wandhalterung 8 ein- hängen und mit zwei Halbrundkopfschrauben an die Wand schrauben. Glaskaminhaube SY-3288B-E1-C-600/900...
-
Seite 14: Montage Des Kamins
6. Kaminblende 3 oben auf die Dunstabzugshaube stellen und zwei Bohrlöcher anzeichnen. 7. Kaminblende 3 wieder von der Dunstabzugshaube 1 herun- ternehmen und an den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren. Glaskaminhaube SY-3288B-E1-C-600/900... - Seite 15 5 schieben und mit dem Schlauchanschluss am Wanddurchbruch verbinden. 11. Netzkabel verdeckt in den Kaminblenden zur Steckdose füh- ren und Netzstecker in die Steckdose stecken. 12. Obere Hälfte der Kaminblende 3 bis zur Wandhalterung 6 hochziehen und mit zwei Schrauben 9 festschrauben. Glaskaminhaube SY-3288B-E1-C-600/900...
-
Seite 16: Glashaube Montieren (Nur 90 Cm-Version)
Fettfilter 1a nach oben hin zuklappen und die Verriegelung wieder loslassen. Bedienung Bedienelemente A Timer-Taste B Ein-/Ausschalter für die Beleuchtung/Wert verringern C Anzeigefenster D Taste zum Regulieren der Gebläsestärke/Wert erhöhen E Ein-/Ausschalter für das Gebläse Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 17: Uhrzeit Einstellen
3. Taste E drücken, um das Gebläse auszuschalten. Wichtig! Bei sehr starker Dunstentwicklung kön- nen Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnö- tig Energie verbraucht wird. Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 18: Timer
Deshalb ist es wichtig, dass die Oberflächen der Dunstabzugshaube regelmäßig gereinigt werden. Oberflächen mit einem weichen feuchten Tuch und etwas Ge- schirrspülmittel abwischen. Verwenden Sie keine scharfen Ge- genstände oder Scheuerpulver, da diese die Oberflächen zerkrat- zen könnten. Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 19: Fettfi Lter Reinigen (Abluft- Und Umluftbetrieb)
Fettfilter 1a vorsichtig nach unten abnehmen. 3. Beide Kohlefilter 1b rechts und links des Motors losdrehen und herausnehmen. Sie können sie im Hausmüll entsorgen. 4. Die neuen Kohlefilter 1b wie dargestellt einsetzen und die Verriegelungen einrasten lassen. Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 20: Wechseln Der Halogenlampe
Wichtig! Sollte eine Glasabdeckung G zerbrochen sein, darf die Dunstabzugshaube nicht verwendet werden, bis die Glasabdeckung G er- setzt worden ist. Bitte setzen Sie sich mit unserem Experten-Team in Verbindung (siehe „Unser Ser- vice“ auf Seite 21 ). Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 21: Allgemeines
Festnetz 20 Cent/Anruf, Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Mobilfunk max. 60 Cent/Anruf Gerätebezeichnung: Technik-Service Tel. 0 1806 1805 00 Kaminhaube SY-3288B-E1-C-600 Festnetz 20 Cent/Anruf, Bestellnummer 673086 für die 60 cm-Variante Mobilfunk max. 60 Cent/Anruf oder Kaminhaube SY-3288B-E1-C-900 Hinweis für unsere Kunden... -
Seite 22: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf un- serer Internetseite unter der Rubrik Service. Entsorgung der Kohlefi lter für Umluftbetrieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 23: Stichwortverzeichnis
Technische Daten 24 Timer 18 Fehlersuchtabelle 21 Fettfi lter reinigen 19 Fritieren 5 Umluftbetrieb 9,16 Umweltschutz 22 Gebläse 17,18 Gerätebezeichnung 21 Werkzeuge 10 Gewicht 24 Glashaube 2,15 Zubehör 2 Halogenlampe wechseln 20 Kernbohrung 7,11 Kohlefi lter 8,16,19,24 Kontrolle 2 Glaskaminhaube SY-3288B-E1-C-600/900... -
Seite 24: Technische Daten
– 90 cm-Variante: ca. 19 kg Anschluss Abluftschlauch ø 15,3 cm max. Luftdurchsatz bei Abluft 600 m Schutzklasse: Modellbezeichnung – 60 cm-Variante: SY-3288B-E1-C-600, Artikelnr. 673086 – 90 cm-Variante: SY-3288B-E1-C-900, Artikelnr. 673690 Experten-Team Tel. 0 180-621 22 82 Zubehör (nicht im Lieferumfang enthalten) Mo.
