Vorbereitung
Montage

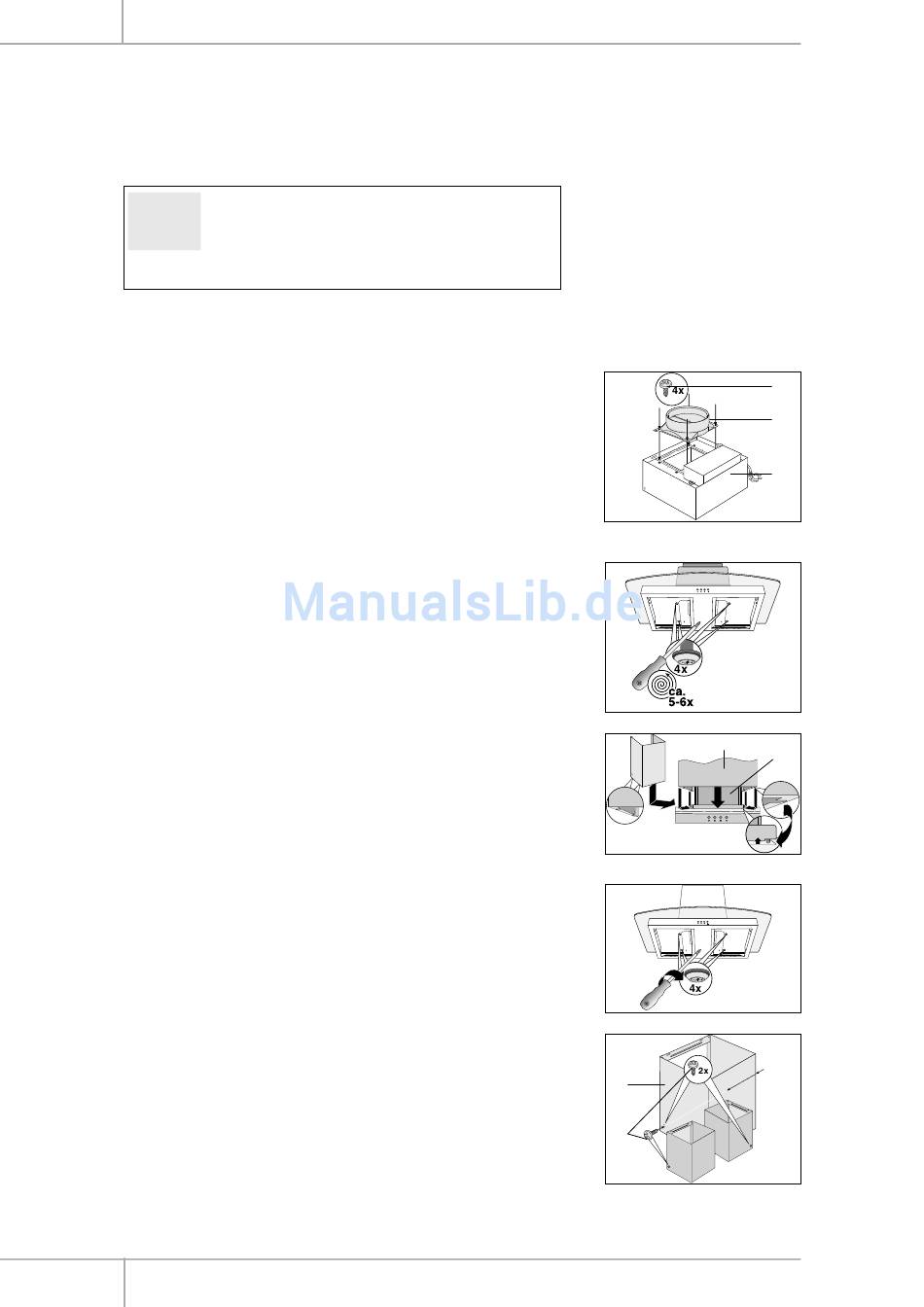

Montage des Kamins
Hinweis: Wenn die Dunstabzugshaube im Umluftbetrieb betrie-
ben werden soll, entfallen die Arbeitsschritte 7 und 11.
Vorbereitung
• Rückschlagklappe 4 mit 4 Blechschrauben 8 auf den Motor-
block 12 schrauben.
Montage der Kaminblenden
1. Dunstabzugshaube nach hinten kippen und die 4 Schrauben
im Inneren des Geräts lösen (jedoch nicht ganz herausdre-
hen!). Danach Dunstabzugshaube wieder aufrecht stellen.
2. Motorblock 12 anheben und untere Kaminblende 2 so aufset-
zen, dass Schrauben in die Aussparungen an der Unterseite
der Kaminblende eingreifen.
3. Dunstabzugshaube wieder nach hinten kippen und die 4
Schrauben wieder festdrehen.
4. Untere Kaminblende 2 mit zwei Blechschrauben 8 am Motor-
block befestigen.
18
Wichtig!
Achten Sie darauf, dass zwischen Decke
und Wandhalterung mindestens 5 cm Platz
für das Netzkabel bleiben.
2
8
Glaskaminhaube SY-3288B5-E8-C-900
8
4
12
2
12
