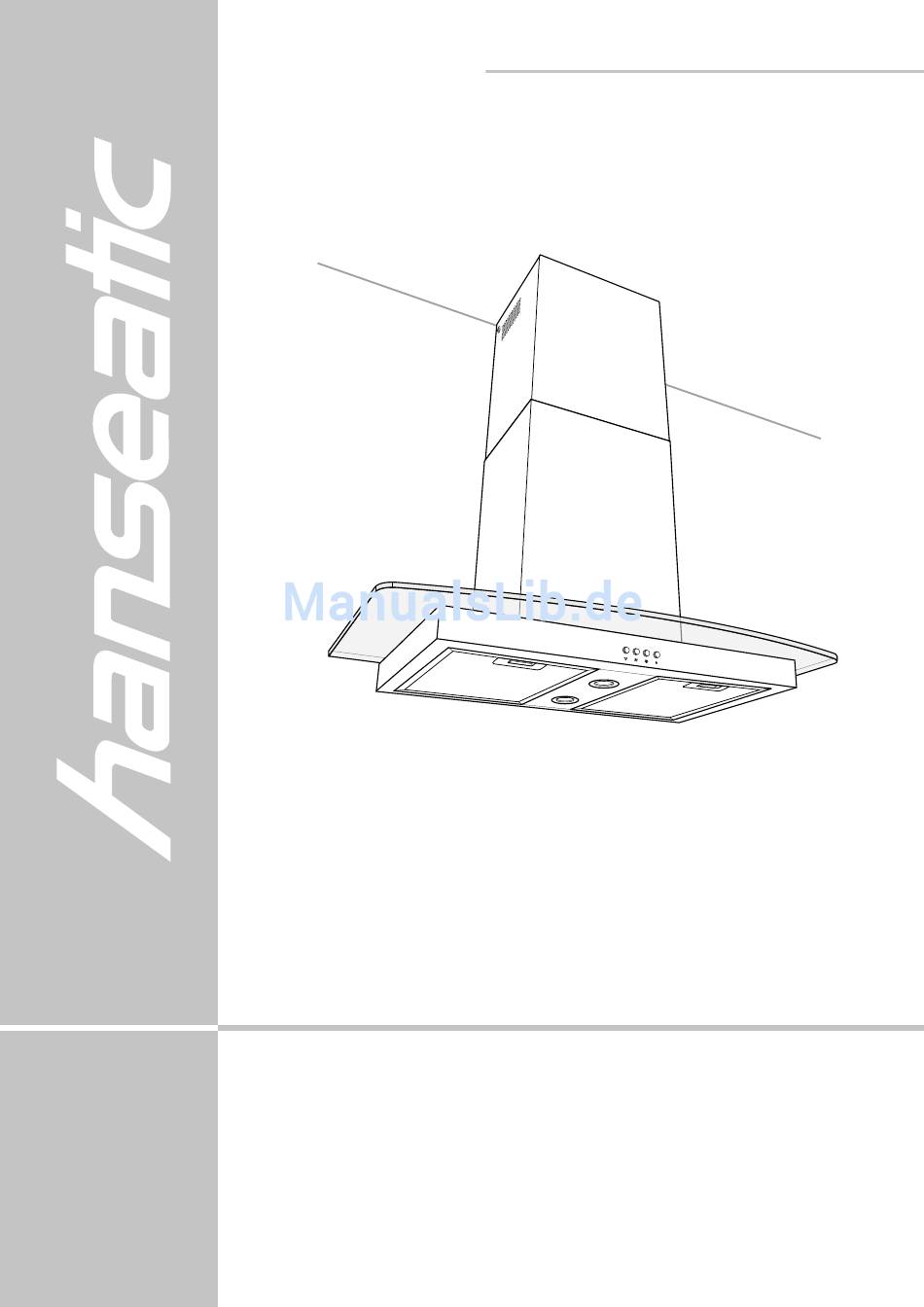

- Seite 1 SY-3288B5-E8-C-900 Gebrauchsanleitung Glaskaminhaube Anleitung, Nr.: 92229 HC 20130517 Bestellnummer: 583 551 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
0,20 Euro/Anruf landesspezifische Richtlinien und Gesetze! Festnetz / Mobilfunk abweichend, Bewahren Sie alle Sicherheitshinweise und Anwei- max. 0,60 Euro/Anruf sungen für die Zukunft auf. Geben Sie alle Sicher- heitshinweise und Anweisungen an jeden nachfol- genden Verwender des Produkts weiter. Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 3: Inhaltsverzeichnis
Technische Daten ....32 Dunstabzugshaube montieren ....14 Zubehör Montage des Kamins ......18 (nicht im Lieferumfang enthalten) ... 32 Kohlefilter für Umluftbetrieb einsetzen ... 20 Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 4: Minuten Für Ihre Sicherheit
• Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussiche- rung ab. • Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen. Glaskaminhaube SY-3288B5-E8-C-900... - Seite 5 • Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Glaskaminhaube SY-3288B5-E8-C-900...
-
Seite 6: Gefahr Beschädigungs-/Verletzungsgefahr
Feuerstätten (z.B. Gas- oder an- dere Brennstoffheizungen) in Betrieb sind, kann die- sen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden. Glaskaminhaube SY-3288B5-E8-C-900... - Seite 7 Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Da einige Teile und die zusammengebaute Dunstab- zugshaube sehr schwer sind, ist es unbedingt erfor- Glaskaminhaube SY-3288B5-E8-C-900...
- Seite 8 Benutzen Sie eine stabile Steh- leiter, und lassen Sie sich auf jeden Fall von einer zweiten Person helfen. • Achten Sie darauf, dass zwischen Decke und Wand- halterung mindestens 5 cm Platz für das Netzkabel bleiben. Glaskaminhaube SY-3288B5-E8-C-900...
-
Seite 9: Teileliste
Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten. Zubehör (nicht im Lieferumfang enthalten) – Kohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb) Die Bezugsquelle entnehmen Sie dem Kapitel „Technische Da- ten“, S. 32. Glaskaminhaube SY-3288B5-E8-C-900... - Seite 10 Information Teileliste Benötigtes Werkzeug (nicht im Lieferumfang enthalten) – Bleistift zum Anzeichnen der Bohrlöcher – Kreuzschlitz-Schraubendreher – Wasserwaage – Bohrmaschine Glaskaminhaube SY-3288B5-E8-C-900...
-
Seite 11: Informationen Zur Montage
Haftung und Garantieansprüche ausgeschlos- sen. • Werden im gleichen Raum auch offene Feuerstel- len betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 12: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h., auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 13: Vorbereitung
Wanddurchbruch vornimmt. Bevor Sie die Haube montieren, muss der Wanddurchbruch ( Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. Beachten Sie bei der Planung des Wanddurchbruchs die Länge des Abluftschlauchs. Der Abluftschlauch muss ohne Knickstellen bis zur Außenkante der Wand reichen. Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 14: Dunstabzugshaube Montieren
Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vorge- schrieben ist, muss dieser berücksichtigt werden. • Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegeben- heiten dies zulassen. Glaskaminhaube SY-3288B5-E8-C-900... - Seite 15 3. An diesen Punkt das mittlere Loch der Wandhalterung 7 an- legen, Ausrichtung mit einer Wasserwaage prüfen und die drei Bohrlöcher markieren. 4. An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren. Glaskaminhaube SY-3288B5-E8-C-900...
- Seite 16 Hinweis: Die Bohrlöcher sollten sich 235 mm oberhalb der Bohrlöcher für die Wandhalterung 7 befinden und einen Ab- stand von 200 mm haben. 14. An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren. 15. Dübel in die Bohrlöcher stecken. Glaskaminhaube SY-3288B5-E8-C-900...
- Seite 17 17. An den markierten Stellen Löcher mit einem Durchmesser von 8 mm in die Wand bohren. 18. Zwei Dübel in die Bohrlöcher stecken und Kaminblende 5 mit 2 Senkkopfschrauben 9 festschrauben. Die Bohrlöcher sollten nun das folgende Schema haben: Glaskaminhaube SY-3288B5-E8-C-900...
-
Seite 18: Montage Des Kamins
2. Motorblock 12 anheben und untere Kaminblende 2 so aufset- zen, dass Schrauben in die Aussparungen an der Unterseite der Kaminblende eingreifen. 3. Dunstabzugshaube wieder nach hinten kippen und die 4 Schrauben wieder festdrehen. 4. Untere Kaminblende 2 mit zwei Blechschrauben 8 am Motor- block befestigen. Glaskaminhaube SY-3288B5-E8-C-900... - Seite 19 9. Halteblech 6 mit 2 Senkkopfschrauben 9 an der Wand fest- schrauben. Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstabzugs- haube im Umluftbetrieb betrieben werden soll! 10. Dunstabzugshaubezur Sicherheit mit 2 Linsenkopfschrau- ben 10 festschrauben. Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstab- zugshaube im Umluftbetrieb betrieben werden soll! Glaskaminhaube SY-3288B5-E8-C-900...
-
Seite 20: Kohlefilter Für Umluftbetrieb Einsetzen
Verriegelungen einrasten lassen. 3. Die Fettfilter 11 mit dem hinteren Ende in die Aussparung un- ten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, die Fettfilter 11 nach oben hin zuklappen und die Verriegelung wieder loslassen. Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 21: Bedienung
Es ertönt ein Signalton, und die LED erlischt. Hinweis: Bei sehr starker Dunstentwicklung können Sie das Ge- bläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig En- ergie verbraucht wird. Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 22: Beleuchtung
1. Taste drücken, um die Beleuchtung einzuschalten. Es ertönt ein Signalton, die Beleuchtung wird angeschaltet, und die LED von Taste leuchtet. Taste 18 erneut drücken, um die Beleuchtung auszuschalten. Es ertönt ein Signalton, und die Beleuchtung erlischt. Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 23: Pflege Und Wartung
Geschirr auswaschen. 4. Sind die Fettfilter vollständig getrocknet, die Fettfilter hinten in die Aussparung einsetzen. 5. Die Verriegelung nach hinten schieben, die Fettfilter 11 oben andrücken und die Verriegelung loslassen. Die Fettfilter 11 rasten ein. 6. Stromversorgung wieder herstellen. Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 24: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
Umluftbetrieb einsetzen“ gezeigt einsetzen und die Verriege- lungen einrasten lassen. 5. Die Fettfilter 11 hinten in die Aussparung einsetzen. 6. Die Verriegelung nach hinten schieben, die Fettfilter 11 oben andrücken und die Verriegelung loslassen. Die Fettfilter 11 rasten ein. 7. Stromversorgung wieder herstellen. Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 25: Wenn's Mal Ein Problem Gibt
Prüfen Sie, ob der Abluftschlauch ge- knickt oder zu lang. knickt oder zu lang ist. Öl tropft vom Gerät Fettfilter verschmutzt. Fettfilter reinigen (siehe Seite 23). herunter Schwirrender Ton Fremdkörper im Ventilator. Rufen Sie unser Experten-Team an (siehe unten). Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 26: Unser Service
Tel. 0 18 06 21 22 82 bitte unser Experten-Team an: Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Mo. bis Fr. 7 – 20 Gerätebezeichnung: Glaskaminhaube SY-3288B5-E8-C-900, Sa. 8 – 16 Bestellnummer 583 551 (Festnetz 20 Cent/Anruf Mobilfunk ma . -
Seite 27: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf un- serer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbetrieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Glaskaminhaube SY-3288B5-E8-C-900... -
Seite 28: Stichwortverzeichnis
Technische Daten 32 Deckendurchbruch 7,11,13 Umluftbetrieb 11,20,24 Entsorgung Umweltschutz 27 Gerät 27 Werkzeuge 13 Fehlersuchtabelle 25 Fettfilter reinigen 23 Fritieren 5 Zubehör 2 Gebläse 21 Gerätebezeichnung 26 Gewicht 30 Kernbohrung 13 Kohlefilter 9,20,24,30 Kontrolle 2 Problem beheben 25 Glaskaminhaube SY-3288B5-E8-C-900... - Seite 29 Stichwortverzeichnis Information Glaskaminhaube SY-3288B5-E8-C-900...
- Seite 30 Vorbereitung Stichwortverzeichnis Glaskaminhaube SY-3288B5-E8-C-900...
- Seite 31 Stichwortverzeichnis Vorbereitung Glaskaminhaube SY-3288B5-E8-C-900...
-
Seite 32: Technische Daten
(nicht im Lieferumfang enthalten) Experten-Team – Kohlefilter, Bestellnummer 625444, zu bestellen über unser Tel.: 0 18 06 21 22 82 Experten-Team. Mo. bis Fr. 7 –20 Sa. 8 –16 0,20 Euro/Anruf Festnetz / Mobilfunk abweichend, max. 0,60 Euro/Anruf Glaskaminhaube SY-3288B5-E8-C-900...
