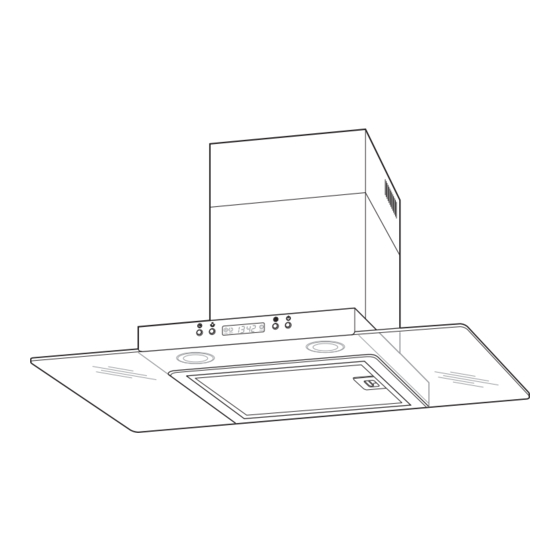

- Seite 1 SY-3288B9-E33-C-600/900 Gebrauchsanleitung Glaskaminhaube Anleitung, Nr.: 92463 HC 20130826 Bestellnummern: 798 224 (60 cm) 675 725 (90 cm) Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an jeden nachfolgenden Verwender des Produkts weiter. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 3: Inhaltsverzeichnis
Werkzeuge und Hilfsmittel ...... 12 enthalten) ..........28 Schutzfolien entfernen ......12 Nur für Abluftbetrieb ....... 12 Dunstabzugshaube montieren ....13 Bohrlöcher für Halterungen setzen ..14 Montage des Kamins ......16 Kohlefilter für Umluftbetrieb einsetzen ... 18 Abschluss ..........18 Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 4: Minuten Für Ihre Sicherheit
• Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln oder die Halogenlampe tauschen, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussicherung ab. • Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen. Glaskaminhaube SY-3288B9-E33-C-600/900... - Seite 5 • Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Glaskaminhaube SY-3288B9-E33-C-600/900...
-
Seite 6: Gefahr Beschädigungs-/Verletzungsgefahr
• Verwenden Sie nur Montagematerial, das für die Be- schaffenheit Ihrer Wand und das Gewicht der Haube (ca. 15 kg) geeignet ist. Sollten Sie sich bei der Aus- wahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 7: Besondere Sicherheitshinweise Für Abluft Betrieb
• Zum Abluftbetrieb ist ein Wanddurchbruch (Kern- bohrung) von 15,5 cm mit einem Rohranschluss von 15 cm Durchmesser erforderlich. • Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube. Glaskaminhaube SY-3288B9-E33-C-600/900... - Seite 8 Verbindung (siehe „Unser Service“ auf Seite 25). • Bei sehr starker Dunstentwicklung können Sie das Gebläse nach dem Kochen noch einige Minuten wei- terlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird. Glaskaminhaube SY-3288B9-E33-C-600/900...
-
Seite 9: Teileliste
– 7 Senkkopfschrauben 4,0 x 40 mm 3 Dübel 8 mm – 2 Rundkopfschrauben 4,0 x 30 mm 6 Dübel 6 mm Zubehör (nicht im Lieferumfang enthalten) – Kohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb) Die Bezugsquelle entnehmen Sie dem Kapitel „Technische Daten“, Seite 28. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 10: Informationen Zur Montage
Haftung und Garantieansprüche ausgeschlos- sen. • Werden im gleichen Raum auch offene Feuerstel- len betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 11: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h., auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 12: Vorbereitung
Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt. Bevor Sie die Haube montieren, muss der Wanddurchbruch ( Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 13: Dunstabzugshaube Montieren
Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vorge- schrieben ist, muss dieser berücksichtigt werden. • Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegeben- heiten dies zulassen. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 14: Bohrlöcher Für Halterungen Setzen
8 mm in die Wand bohren. 5. Drei Dübel 8 mm in die Bohrlöcher stecken. 6. Die Wandhalterung 7 mit drei Senkkopfschrauben 5 x 50 mm an die Wand schrauben. 7. Die Dunstabzugshaube 1 vorsichtig in die Wandhalterung 7 einhängen. Glaskaminhaube SY-3288B9-E33-C-600/900... - Seite 15 6 mm in die Wand bohren. 18. Zwei Dübel 6 mm in die Bohrlöcher stecken und Wandhalte- rung für obere Kaminblende 5 mit zwei Rundkopfschrauben 3,5 x 35 mm festschrauben. Dabei auf die richtige Lage ach- ten: Schraublöcher nach untern. Glaskaminhaube SY-3288B9-E33-C-600/900...
-
Seite 16: Montage Des Kamins
Blechschrauben 8 festschrauben. Die Befestigungslö- cher befinden sich teilweise unter der Gummidichtung – sind also nicht zu sehen, lassen sich aber mit der Schraube „erta- sten“. 21. Die Dunstabzugshaube 1 wieder vorsichtig in die Wandhal- terung 7 einhängen. Glaskaminhaube SY-3288B9-E33-C-600/900... - Seite 17 26. Das Halteblech 6 mit zwei Rundkopfschrauben 3,5 x 35 mm in die zuvor gesetzten Dübel festschrauben. 27. Nur bei Abluftbetrieb: Abluftschlauch 3 mit der 153 mm durchmessenden Öffnung (siehe Markierung auf dem Abluftschlauch) auf den An- schluss der Rückschlagklappe 4 aufstecken. Glaskaminhaube SY-3288B9-E33-C-600/900...
-
Seite 18: Kohlefilter Für Umluftbetrieb Einsetzen
33. Den Fettfilter 9 mit dem hinteren Ende in die Aussparungen unten links an der Dunstabzugshaube setzen. Die Verrie- gelung zur Seite schieben, den Fettfilter 9 nach oben hin zuklappen und die Verriegelung wieder loslassen. 34. Stromversorgung einschalten (sofern noch nicht gesche- hen). Damit ist die Montage abgeschlossen. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 19: Bedienung
Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. 1. Taste B drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet und im Anzeigefenster C er- scheint . 2. Taste B erneut drücken, um die Beleuchtung auszuschal- ten. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 20: Gebläse
5. Wenn die gewünschte Gebläselaufzeit eingestellt ist, kurz Ta- ste A drücken. Die Anzeige zählt die Zeit jetzt bis auf 00 Minuten herunter und schaltet dann das Gebläse ab. 6. Um das Gebläse vorzeitig auszuschalten, Taste E drücken. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 21: Allgemeines
4. Ist der Fettfilter vollständig getrocknet, den Fettfilter links in die Aussparung einsetzen. 5. Die Verriegelung zur Seite schieben, den Fettfilter 9 nach oben zuklappen und die Verriegelung loslassen. Der Fettfilter 9 rastet ein. 6. Stromversorgung wieder herstellen. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 22: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
Verriegelungen einrasten lassen. 5. Den Fettfilter 9 links in die Aussparung einsetzen. 6. Die Verriegelung nach links schieben, den Fettfilter 9 oben andrücken und die Verriegelung loslassen. Der Fettfilter 9 rastet ein. 7. Stromversorgung wieder herstellen. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 23: Wenn's Mal Ein Problem Gibt
Prüfen Sie, ob der Abluftschlauch ge- knickt oder zu lang. knickt oder zu lang ist. Öl tropft vom Gerät Fettfilter verschmutzt. Fettfilter reinigen (siehe Seite 21). herunter Schwirrender Ton Fremdkörper im Ventilator. Rufen Sie unser Experten-Team an (siehe nächste Seite). Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 24: Unser Service
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Mo. bis Fr. 7 – 20 Gerätebezeichnung: Sa. 8 – 16 Glaskaminhaube SY-3288B9-E33-C-600/900, (Festnetz 20 Cent/Anruf Bestellnummern: 798 224 (60 cm) Mobilfunk max. 60 Cent/Anruf) 675 725 (90 cm) Technik-Service Tel. -
Seite 25: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf un- serer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbetrieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 26: Stichwortverzeichnis
Teileliste 9 Fettfilter reinigen 21 Timer-Taste 19 Fritieren 5 Tragkraft der Wand 6,9 Gebläse 20 Gerätebezeichnung 24 stellen 19 Gewicht 28 Umluftbetrieb 10,18 Umweltschutz 25 Kernbohrung 12 Kohlefilter 9,18,22 Wanddurchbruch 7,10,12 Kontrolle 2 Werkzeuge 12 Lieferumfang 9 Zubehör 2 Glaskaminhaube SY-3288B9-E33-C-600/900... -
Seite 28: Technische Daten
ø 15,3 cm am Wanddurchbruch ø 15,0 cm max. Luftdurchsatz bei Abluft 700 m Schutzklasse: – Modellbezeichnung SY-3288B9-E33-C-600/900 – Bestellnummern: 798 224 (60 cm) 675 725 (90 cm) Zubehör (nicht im Lieferumfang enthalten) – Kohlefilter, Bestellnummer 625 444, zu bestellen über unser Experten-Team Experten-Team.
