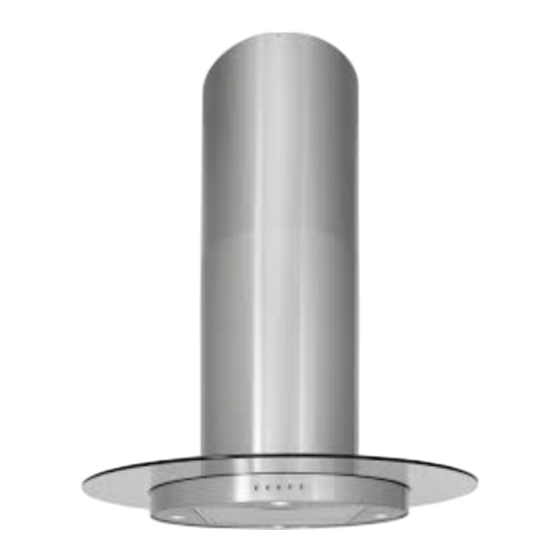

- Seite 1 SY-3288C-E2-C40-900 90 cm Gebrauchsanleitung Insel-Dunstabzugshaube Anleitung, Nr.: 92793 HC 20150218 Bestellnummer: 686 049 Nachdruck, auch aus zugs- wei se, nicht ge stat tet!
-
Seite 2: Information
Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an jeden nachfolgenden Verwender des Produkts weiter Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 3: Inhaltsverzeichnis
Technische Daten ....28 Anbaustelle festlegen ......13 Zubehör Nur für Abluftbetrieb ........15 (nicht im Lieferumfang enthalten) ....28 Dunstabzugshaube montieren ....16 Kohlefilter für Umluftbetrieb einsetzen ..18 Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 4: Minuten Für Ihre Sicherheit
Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. • Reparaturen an Elektrogeräten dürfen nur von auto- risierten Fachkräften ausgeführt werden. Unsachge- mäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... - Seite 5 Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. • Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Per- son helfen. Insel-Dunstabzugshaube SY-3288C-E2-C40-900...
-
Seite 6: Besondere Sicherheitshinweise Für Abluft Betrieb
• Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nach- strömen kann, und wenn im Aufstellungsraum ein Un- terdruck von höchstens 0,04 mbar erreicht wird. Da- durch wird ein Rücksaugen der Abgase vermieden. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... - Seite 7 Unsachgemäßer Umgang mit dem Gerät oder mangel- hafte Wartung kann dazu führen, dass Fettrückstände sich entzünden. • Fettrückstände an der Dunstabzugshaube oder in den Fettfiltern können sich bei großer Hitzeeinwirkung ent- zünden. Reinigen Sie deshalb regelmäßig die Ober- flächen der Dunstabzugshaube und die Fettfilter. Insel-Dunstabzugshaube SY-3288C-E2-C40-900...
- Seite 8 Gehäuse an, nicht an der Glasabdeckung! Diese könnte sonst brechen. • Behandeln Sie Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt. • Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. Insel-Dunstabzugshaube SY-3288C-E2-C40-900...
- Seite 9 • Werden im gleichen Raum auch offene Feuerstellen betrie- ben, erkundigen Sie sich vor Montage bei Ihrem Bezirks- schornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise. Insel-Dunstabzugshaube SY-3288C-E2-C40-900...
-
Seite 10: Teileliste
Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. Zubehör (nicht im Lieferumfang enthalten) – Aktivkohlefilter (ohne Abbildung, erforderlich für Umluft- betrieb). Die Bezugsquelle entnehmen Sie den „Technische Daten“ auf Seite 28. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 11: Informationen Zur Montage
örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise, ab Seite 4. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 12: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 13: Vorbereitung
Sie sicher, dass keine in der Decke verleg- ten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffen- den Stellen überprüfen). • Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Per- son helfen. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... - Seite 14 Decke. 4. An den markierten Stellen Löcher mit einem den Dübeln ent- sprechenden Durchmesser in die Decke bohren. 5. Zwölf Dübel in die Bohrlöcher stecken. 6. Die Grundplatte 6 mit den Schrauben an die Decke schrauben. Insel-Dunstabzugshaube SY-3288C-E2-C40-900...
-
Seite 15: Nur Für Abluftbetrieb
Verwenden Sie dazu einen Abluft- schlauch. Die Länge des Abluftschlauchs bemisst sich aus der Dicke der Decke und dem Abstand zwischen Decke und Oberkante der Ab- zugshaube. Abluftschlauch auf die benötigte Länge kürzen, da sonst ein hoher Leistungsverlust entsteht. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 16: Dunstabzugshaube Montieren
10, vier Unterlegscheiben 11 und vier Muttern 12 so an die zuerst montierten Montageschienen schrauben, dass die Dunstabzugshaube später in der richtigen Höhe hängt (sie müssen mindestens eine Lochbreite über die unteren Monta- geschienen überstehen, damit sie später an der Grundplatte 6 befestigt werden können). Insel-Dunstabzugshaube SY-3288C-E2-C40-900... - Seite 17 12 11 10 8. Bei Abluftbetrieb: Abluftschlauch 4 mit der 150 mm durch- messenden Öffnung (siehe Markierung auf dem Abluft- schlauch) oben auf den Anschluss in der Decke aufstecken und mit einem Kabelbinder 14 sichern. 9. Stromanschluss herstellen. Insel-Dunstabzugshaube SY-3288C-E2-C40-900...
-
Seite 18: Kohlefilter Für Umluftbetrieb Einsetzen
4. Den Fettfilter 17 mit dem hinteren Ende in die Aussparung unten an der Dunstabzugshaube setzen. Die Verriegelung 20 nach hinten schieben, den Fettfilter 17 nach oben hin zuklap- pen und die Verriegelung 20 wieder loslassen. 5. Stromversorgung einschalten. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 19: Bedienung
Ihre Dunstabzugshaube ist mit vier LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. 1. Taste 25 drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet. 2. Taste 25 erneut drücken, um die Beleuchtung auszuschal- ten. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 20: Pflege Und Wartung
Geflecht nicht verbiegt oder knickt. • Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 21: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
6. Den Fettfilter 17 mit dem hinteren Ende in die Aussparung un- ten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, den Fettfilter 17 nach oben hin zuklappen und die Verriegelung wieder loslassen. 7. Stromversorgung wieder herstellen. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 22: Wechseln Der Led
Tel. 0 18 06 21 22 82 nem autorisierten Servicetechniker ausgewechselt werden. Wen- Mo. bis Fr. 7 – 20 den Sie sich bei Bedarf an unser EXPERTEN-TEAM. Sa. 8 – 16 (Festnetz 20 Cent/Anruf Mobilfunk max. 60 Cent/Anruf) Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 23: Wenn's Mal Ein Problem Gibt
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Sa. 8 – 16 (Festnetz 20 Cent/Anruf Mobilfunk max. 60 Cent/Anruf) Gerätebezeichnung: Insel-Dunstabzugshaube SY-3288C-E2-C40-900 Hinweis Bestellnummer: 686 049 für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hot- line Ihres Versandhauses. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 24: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unse- rer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbe- trieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Insel-Dunstabzugshaube SY-3288C-E2-C40-900... - Seite 25 – Reduzieren Sie nicht den Querschnitt des Gebläsestutzens. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug. – Wählen Sie einen Mauerkasten mit Außenwandjalousien, die sich beim Betrieb völlig öffnen. Insel-Dunstabzugshaube SY-3288C-E2-C40-900...
-
Seite 26: Stichwortverzeichnis
Stromanschluss 12 Bezirksschornsteinfeger 8 Technische Daten 28 Deckendurchbruch 8,15 Umluftbetrieb 11 Umweltschutz 24 Entsorgung Gerät 24 Zubehör 2 Fehlersuchtabelle 23 Fettfilter reinigen 20 Frittieren 7 Gerätebezeichnung 23 Kernbohrung 8,15 Kohlefilter 21 Kontrolle 2 Problem beheben 23 Reinigung 20 Insel-Dunstabzugshaube SY-3288C-E2-C40-900... -
Seite 28: Technische Daten
Technische Daten Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Hersteller Hanseatic Modellkennung / Artikelnummer SY-3288C-E2-C40-900 / 686 049 Jährlicher Energieverbrauch *) = 68,5 kWh/a hood Energieeffizienzklasse *) Fluiddynamische Effizienz *) = 22,7 hood...
