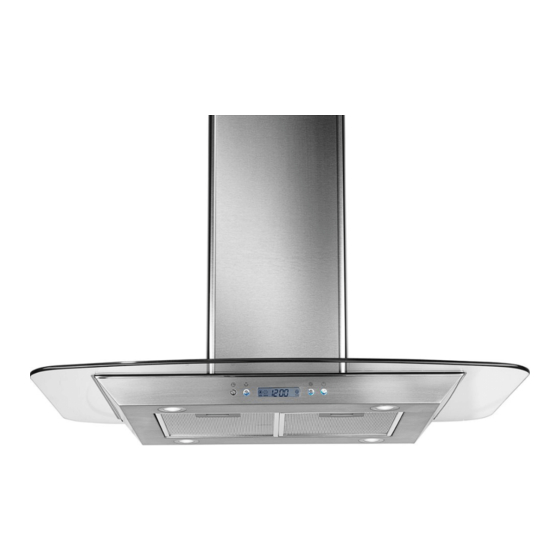

- Seite 1 SY-3288AIS-E3-C40-900 (90 cm) Gebrauchsanleitung Insel-Dunstabzugshaube Anleitung, Nr.: 92792 20141103 Bestellnummer: 216 266 Nachdruck, auch aus zugs- wei se, nicht ge stat tet! 92792 20141103.indd 1 92792 20141103.indd 1 10.11.14 12:43 10.11.14 12:43...
-
Seite 2: Information
Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an jeden nachfolgenden Verwender des Produkts weiter. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 2 92792 20141103.indd 2 10.11.14 12:43 10.11.14 12:43... -
Seite 3: Inhaltsverzeichnis
Kohlefilter für Umluftbetrieb einsetzen ..17 Technische Daten ....28 Zubehör (nicht im Lieferumfang enthalten) . Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 3 92792 20141103.indd 3 10.11.14 12:43... -
Seite 4: Minuten Für Ihre Sicherheit
Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. • Reparaturen an Elektrogeräten dürfen nur von auto- risierten Fachkräften ausgeführt werden. Unsachge- Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 4 92792 20141103.indd 4 10.11.14 12:43 10.11.14 12:43... - Seite 5 Sie sich durch einen Fachmann beraten. • Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Per- son helfen. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 5 92792 20141103.indd 5 10.11.14 12:43 10.11.14 12:43...
-
Seite 6: Besondere Sicherheitshinweise Für Abluft Betrieb
Zuluftmauerkästen die Verbrennungsluft nach- strömen kann, und wenn im Aufstellungsraum ein Un- terdruck von höchstens 0,04 mbar erreicht wird. Da- durch wird ein Rücksaugen der Abgase vermieden. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 6 92792 20141103.indd 6 10.11.14 12:43 10.11.14 12:43... - Seite 7 • Fettrückstände an der Dunstabzugshaube oder in den Fettfiltern können sich bei großer Hitzeeinwirkung ent- zünden. Reinigen Sie deshalb regelmäßig die Ober- flächen der Dunstabzugshaube und die Fettfilter. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 7 92792 20141103.indd 7 10.11.14 12:43 10.11.14 12:43...
- Seite 8 • Behandeln Sie Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt. • Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 8 92792 20141103.indd 8 10.11.14 12:43 10.11.14 12:43...
- Seite 9 Sie sich vor Montage bei Ihrem Bezirks- schornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 9 92792 20141103.indd 9 10.11.14 12:43 10.11.14 12:43...
-
Seite 10: Teileliste
– 12 Schwerlastanker Zubehör (nicht im Lieferumfang enthalten) Aktivkohlefilter (ohne Abbildung, erforderlich für Umluft betrieb) Die Bezugsquelle entnehmen Sie der Tabelle „Technische Daten“ auf Seite 28. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 10 92792 20141103.indd 10 10.11.14 12:43 10.11.14 12:43... -
Seite 11: Informationen Zur Montage
• Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise, ab Seite 4. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 11 92792 20141103.indd 11 10.11.14 12:43 10.11.14 12:43... -
Seite 12: Stromanschluss
Stecker zugänglich ist. D.h. auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 12 92792 20141103.indd 12 10.11.14 12:43... -
Seite 13: Montage
(mit einem Leitungssuchgerät die betreffen- den Stellen überprüfen). • Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Per- son helfen. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 13 92792 20141103.indd 13 10.11.14 12:43 10.11.14 12:43... - Seite 14 3. An den markierten Stellen Löcher, Durchmesser 10 mm, in die Decke bohren. 4. Zwölf Schraubdübel bzw. Schwerlastanker in die Bohrlöcher stecken. 5. Die Grundplatte 6 mit den Schrauben bzw. Schwerlastankern an die Decke schrauben. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 14 92792 20141103.indd 14 10.11.14 12:43 10.11.14 12:43...
-
Seite 15: Dunstabzugshaube Montieren
2. Die anderen vier Montageschienen 2 mit je vier Schrauben 8, vier Unterlegscheiben 10 und vier Muttern 9 so an die zuerst montierten Montageschienen schrauben, dass die Dunstab- zugshaube später in der gewünschten Höhe hängt. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 15 92792 20141103.indd 15 10.11.14 12:43... - Seite 16 Ende mit den Lüftungsschlitzen im oberen Teil 3 nach oben zeigen. Die Kaminblende muss genau in die Aus- sparung der Glashaube passen (ggf. Vierteldrehung) 6. Die restliche blaue Schutzfolie von der Kaminblende entfernen. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 16 92792 20141103.indd 16 10.11.14 12:43...
-
Seite 17: Kohlefilter Für Umluftbetrieb Einsetzen
Sehen Sie dazu auch das Kapitel „Kohlefilter erneuern (nur bei Umluftbetrieb)“ auf Seite 23. 1. Beide Fettfilter entfernen: Jeweils die Verriegelung der Fett- filter 13 nach hinten drücken und Fettfilter 13 vorsichtig nach unten abnehmen. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 17 92792 20141103.indd 17 10.11.14 12:43 10.11.14 12:43... -
Seite 18: Bedienung
4. Die Fettfilter 13 jeweils mit dem hinteren Ende in die Ausspa- rung unten an der Dunstabzugshaube setzen. Die Verriege- lung nach hinten schieben, den Fettfilter 13 nach oben hin zuklappen und die Verriegelung wieder loslassen. 5. Stromversorgung einschalten. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 18 92792 20141103.indd 18 10.11.14 12:43 10.11.14 12:43... -
Seite 19: Bedienung
1. Taste 16 drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet und im Anzeigefenster 17 er- scheint LAMP 2. Taste 16 erneut drücken, um die Beleuchtung auszuschal- ten. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 19 92792 20141103.indd 19 10.11.14 12:43 10.11.14 12:43... -
Seite 20: Gebläse
• Wenn das Gerät mit der Gebläseeinstellung „Intensivstufe“ läuft, schaltet es sich nach 7 Minuten automatisch auf die Gebläsestärke „mittel“ zurück. 3. Taste 19 drücken, um das Gebläse auszuschalten. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 20 92792 20141103.indd 20 10.11.14 12:43 10.11.14 12:43... -
Seite 21: Timer
Die Anzeige zählt die Zeit jetzt bis auf 00 Mi- nuten herunter und schaltet dann das Gebläse ab. 6. Um das Gebläse vorzeitig auszuschalten, Taste 19 1x drü- cken. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 21 92792 20141103.indd 21 10.11.14 12:43 10.11.14 12:43... -
Seite 22: Pflege Und Wartung
Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge. 1. Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 22 92792 20141103.indd 22 10.11.14 12:43... -
Seite 23: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
Tel.: 0 18 06 21 22 82 wechselt werden. Wenden Sie sich bei Bedarf an unser Mo. bis Fr. 7 –20 Sa. 8 –16 EXPERTEN-TEAM. Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 23 92792 20141103.indd 23 10.11.14 12:43 10.11.14 12:43... -
Seite 24: Allgemeines
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Sa. 8 –16 Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf Gerätebezeichnung: – Insel-Dunstabzugshaube SY-3288AIS-E3-C40-900 Hinweis für unsere Kunden Bestellnummer: 216 266 in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses. -
Seite 25: Umweltschutz Leicht Gemacht
Service-Seiten unseres aktuellen Hauptkataloges oder auf unse- rer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbe- trieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 25 92792 20141103.indd 25 10.11.14 12:43 10.11.14 12:43... - Seite 26 Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug. – Wählen Sie einen Mauerkasten mit Außenwandjalousien, die sich beim Betrieb völlig öffnen. Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 26 92792 20141103.indd 26 10.11.14 12:43...
-
Seite 27: Stichwortverzeichnis
Gerät 25 Stromanschluss 12 Kohlefilter 25 Technische Daten 28 Fehlersuchtabelle 24 Timer 21 Fettfilter reinigen 22 Frittieren 7 Umluftbetrieb 11 Umweltschutz 25 Gebläse 19,20,21 Gerätebezeichnung 24 Zubehör 2 Glaskaminhaube SY-3288AIS-E3-C40-900 92792 20141103.indd 27 92792 20141103.indd 27 10.11.14 12:43 10.11.14 12:43... -
Seite 28: Technische Daten
Technische Daten Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Hersteller Hanseatic Modellkennung / Artikelnummer SY-3288AIS-E3-C40-900 / 216 266 Jährlicher Energieverbrauch *) = 76,3 kWh/a hood Energieeffizienzklasse *) Fluiddynamische Effizienz *) = 22,5 hood...
