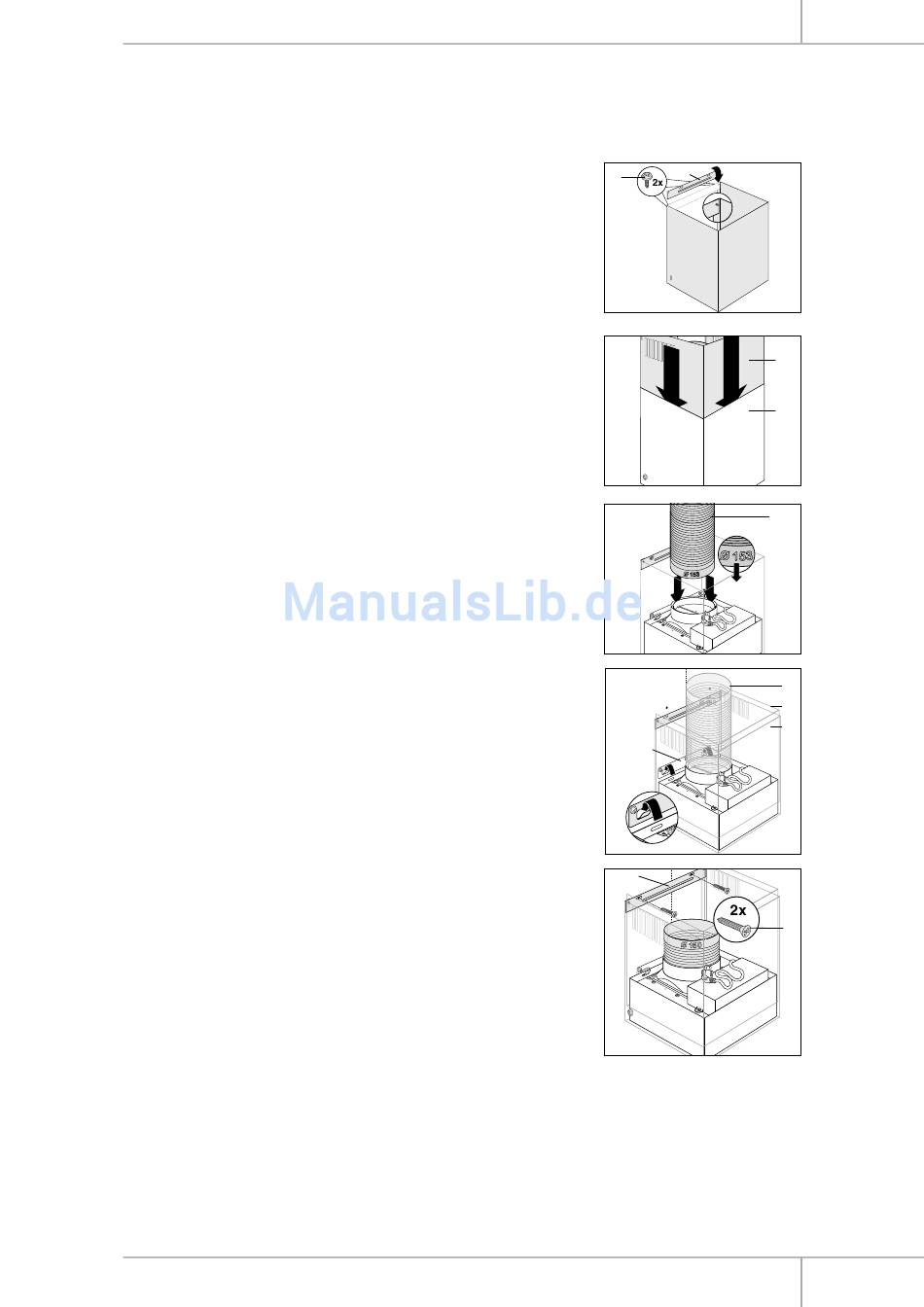

5. Halteblech 6 von innen in die untere Kaminblende legen
(Schrauben- und Langlöcher zeigen nach oben) und von hin-
ten mit zwei Blechschrauben 8 befestigen.
6. Obere Kaminblende 13 vollständig in die untere Kaminblen-
de 2 schieben.
7. Bei Abluftbetrieb: Abluftschlauch 3 aufsetzen. Dabei darauf
achten, dass sich der 153er Durchmesser unten befindet.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstab-
zugshaube im Umluftbetrieb betrieben werden soll!
8. Dunstabzugshaube 1 mit montierter Kaminblende 2, einge-
stecktem Abluftschlauch 3 und eingesteckter oberer Kamin-
blende 13 in die Wandhalterung 7 einhängen.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstab-
zugshaube im Umluftbetrieb betrieben werden soll!
9. Halteblech 6 mit 2 Senkkopfschrauben 9 an der Wand fest-
schrauben.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstabzugs-
haube im Umluftbetrieb betrieben werden soll!
10. Dunstabzugshaubezur Sicherheit mit 2 Linsenkopfschrau-
ben 10 festschrauben.
Hinweis: Dieser Arbeitsschritt entfällt, wenn die Dunstab-
zugshaube im Umluftbetrieb betrieben werden soll!
Glaskaminhaube SY-3288B5-E8-C-900
Montage
6
8
13
2
3
13
7
6
Vorbereitung
3
2
9
19
