Vorbereitung
Montage

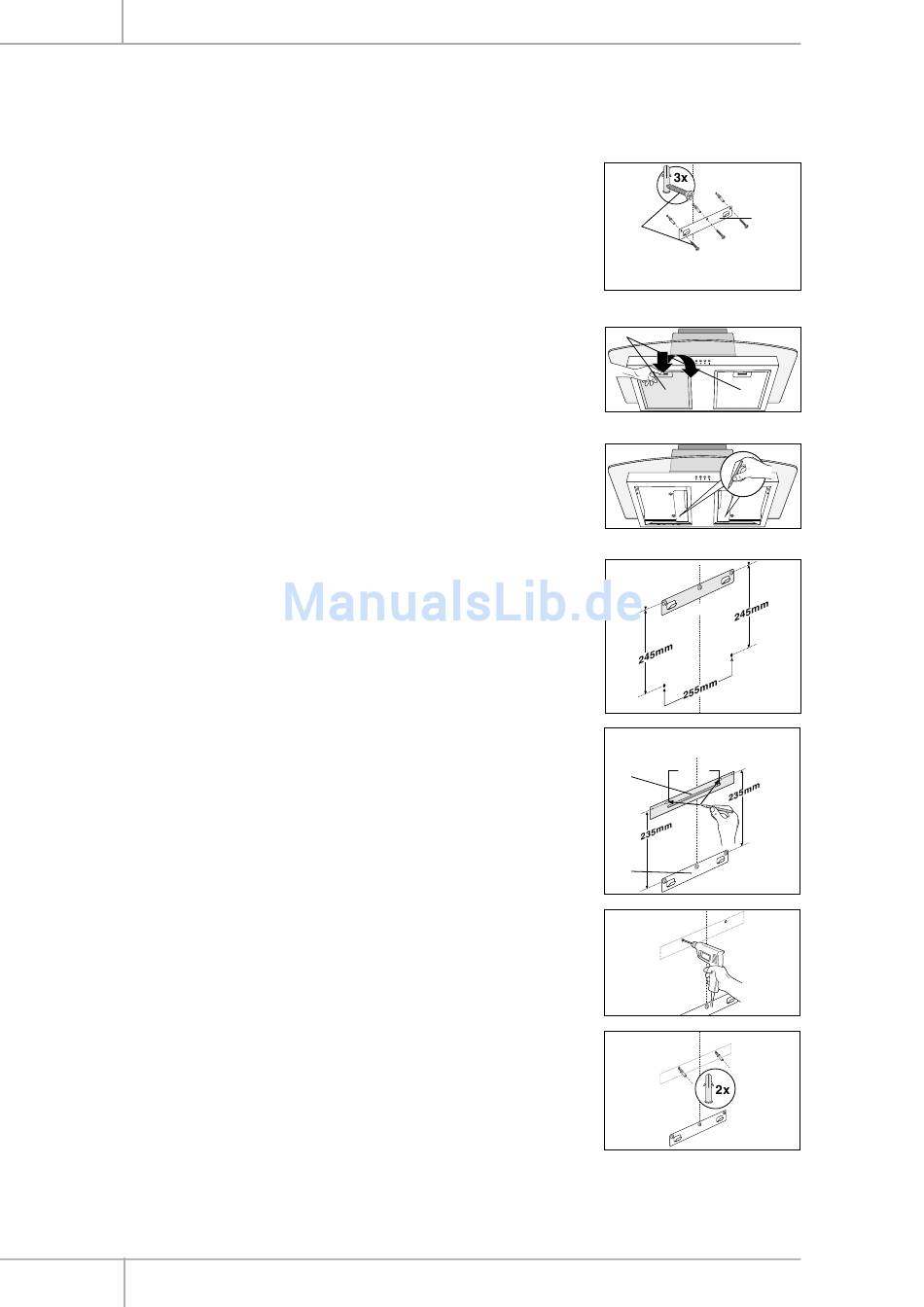

5. Drei Dübel in die Bohrlöcher stecken.
6. Die Wandhalterung 7 mit drei Senkkopfschrauben 9 an die
Wand schrauben.
7. Die Dunstabzugshaube 1 vorsichtig in die Wandhalterung 7
einhängen.
8. Die Verriegelung der Fettfilter 11 herunterdrücken und die
Fettfilter vorsichtig nach unten abnehmen.
9. Die zwei Bohrlöcher für die Sicherungsschrauben anzeich-
nen.
10. Dunstabzugshaube 1 wieder abnehmen.
11. An den markierten Stellen Löcher mit einem Durchmesser
von 8 mm in die Wand bohren.
Hinweis: Die Bohrlöcher sollten sich 245 mm unterhalb der
Bohrlöcher für die Wandhalterung 7 befinden und einen Ab-
stand von 255 mm haben.
12. Zwei Dübel in die Bohrlöcher stecken.
13. Bohrlöcher für die Wandhalterung für Kaminblech 6 anzeich-
nen.
Hinweis: Die Bohrlöcher sollten sich 235 mm oberhalb der
Bohrlöcher für die Wandhalterung 7 befinden und einen Ab-
stand von 200 mm haben.
14. An den markierten Stellen Löcher mit einem Durchmesser
von 8 mm in die Wand bohren.
15. Dübel in die Bohrlöcher stecken.
16
9
11
6
7
Glaskaminhaube SY-3288B5-E8-C-900
7
200 mm
