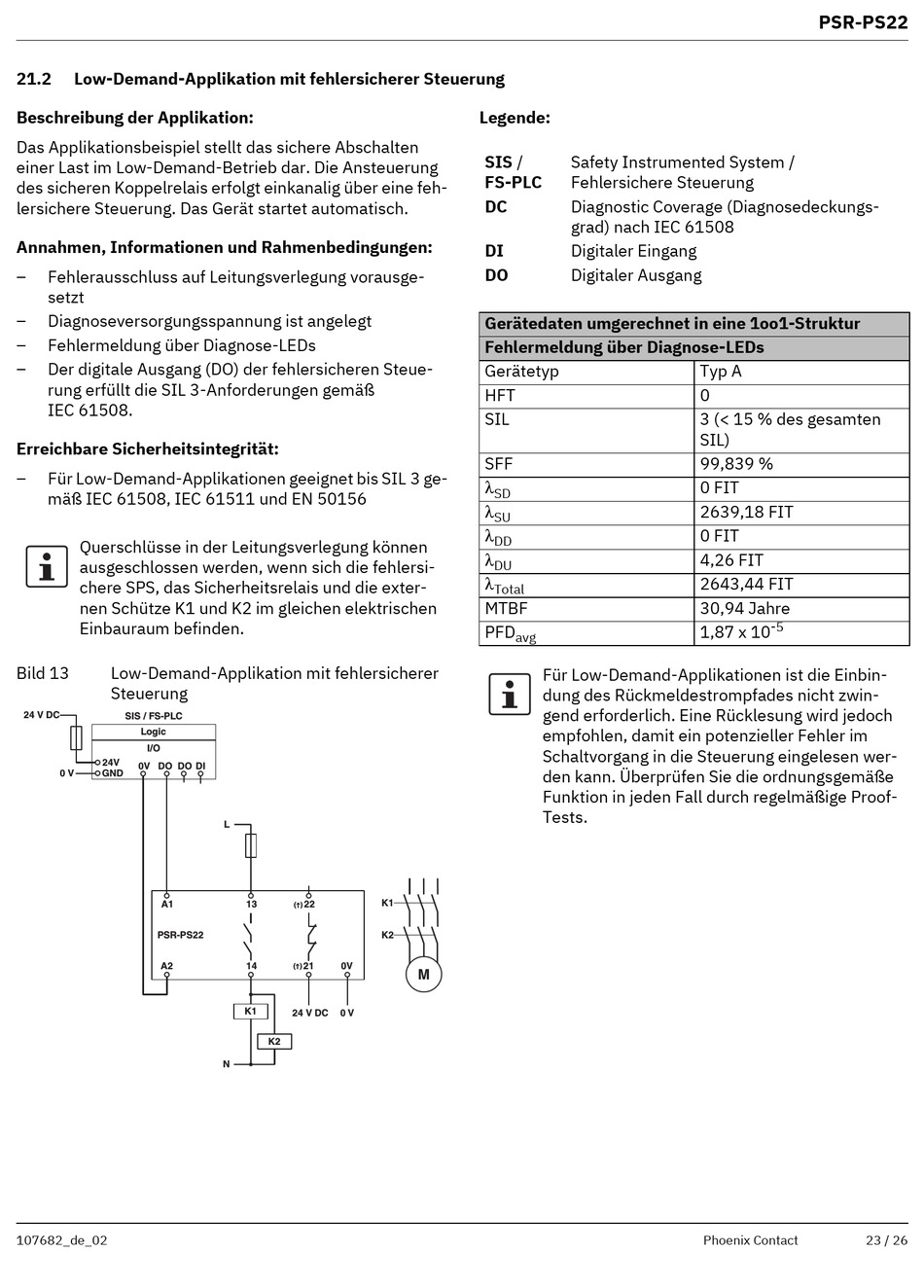

21.2
Low-Demand-Applikation mit fehlersicherer Steuerung
Beschreibung der Applikation:
Das Applikationsbeispiel stellt das sichere Abschalten
einer Last im Low-Demand-Betrieb dar. Die Ansteuerung
des sicheren Koppelrelais erfolgt einkanalig über eine feh-
lersichere Steuerung. Das Gerät startet automatisch.
Annahmen, Informationen und Rahmenbedingungen:
–
Fehlerausschluss auf Leitungsverlegung vorausge-
setzt
–
Diagnoseversorgungsspannung ist angelegt
–
Fehlermeldung über Diagnose-LEDs
–
Der digitale Ausgang (DO) der fehlersicheren Steue-
rung erfüllt die SIL 3-Anforderungen gemäß
IEC 61508.
Erreichbare Sicherheitsintegrität:
–
Für Low-Demand-Applikationen geeignet bis SIL 3 ge-
mäß IEC 61508, IEC 61511 und EN 50156
Querschlüsse in der Leitungsverlegung können
ausgeschlossen werden, wenn sich die fehlersi-
chere SPS, das Sicherheitsrelais und die exter-
nen Schütze K1 und K2 im gleichen elektrischen
Einbauraum befinden.
Bild 13
Low-Demand-Applikation mit fehlersicherer
Steuerung
24 V DC
SIS / FS-PLC
Logic
I/O
24V
0V
DO
DO
0 V
GND
A1
PSR-PS22
A2
107682_de_02
DI
L
13
22
( )
14
2
1
0V
( )
K1
24 V DC
0 V
K2
N
Legende:
SIS /
FS-PLC
DC
DI
DO
Gerätedaten umgerechnet in eine 1oo1-Struktur
Fehlermeldung über Diagnose-LEDs
Gerätetyp
HFT
SIL
SFF
SD
SU
DD
DU
Total
MTBF
PFD
avg
Für Low-Demand-Applikationen ist die Einbin-
dung des Rückmeldestrompfades nicht zwin-
gend erforderlich. Eine Rücklesung wird jedoch
empfohlen, damit ein potenzieller Fehler im
Schaltvorgang in die Steuerung eingelesen wer-
den kann. Überprüfen Sie die ordnungsgemäße
Funktion in jeden Fall durch regelmäßige Proof-
Tests.
K1
K2
M
Safety Instrumented System /
Fehlersichere Steuerung
Diagnostic Coverage (Diagnosedeckungs-
grad) nach IEC 61508
Digitaler Eingang
Digitaler Ausgang
Typ A
0
3 (< 15 % des gesamten
SIL)
99,839 %
0 FIT
2639,18 FIT
0 FIT
4,26 FIT
2643,44 FIT
30,94 Jahre
1,87 x 10
Phoenix Contact
PSR-PS22
-5
23 / 26
