14
Bedien- und Anzeigeelemente
14.1
Anschlussvarianten

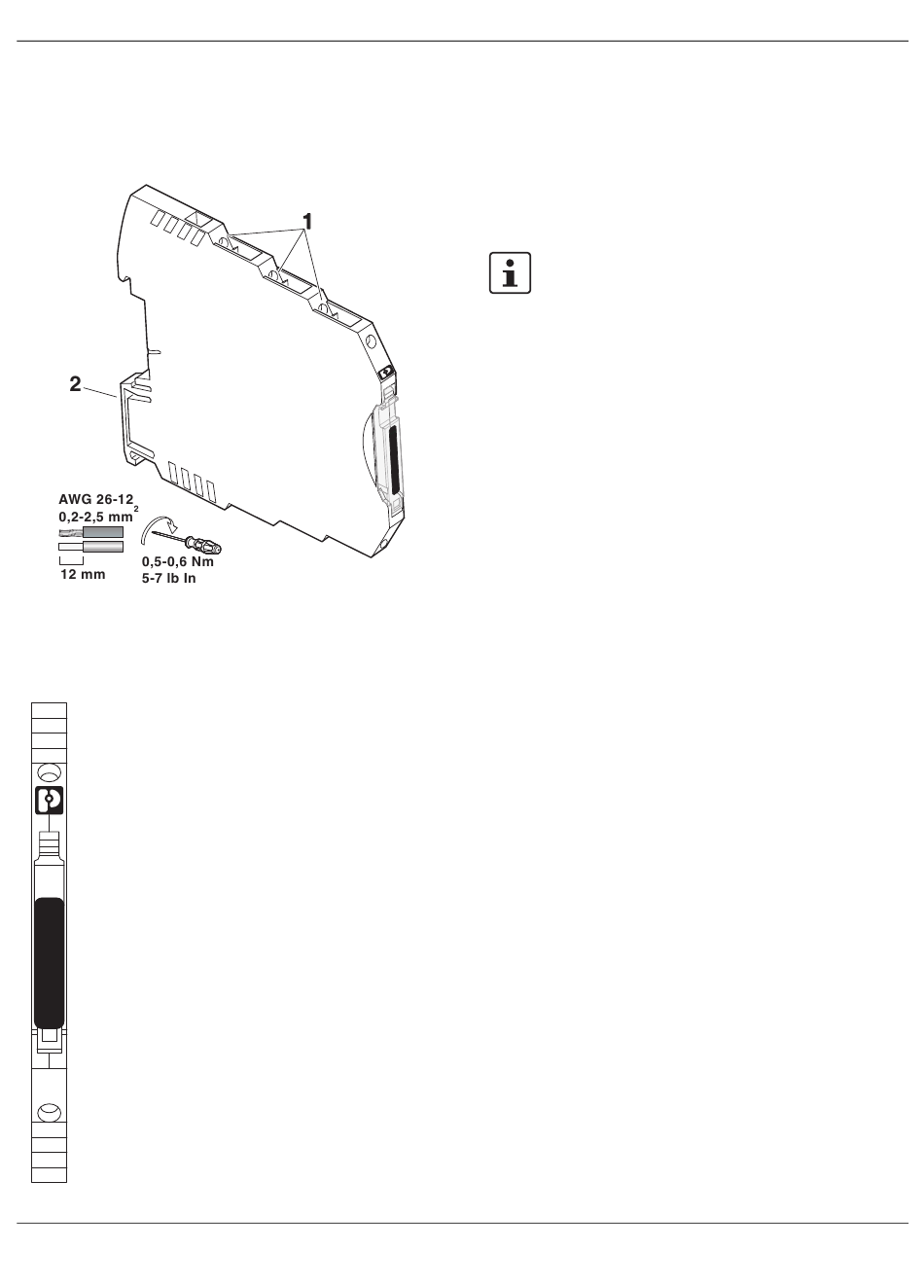

Bild 7
Anschlussvarianten
14.2
Anschlussbelegung
0V
0 V
21
2
1
A2
A
2
A
1
A1
PWR
PWR
K1/2
K
1 2 /
ERR
ERR
DGN
DGN
PS 22
13/14
1
3
22
1
4
2
2
107682_de_02
Referenzmasse der Diagnoseversorgungsspannung (0 V)
Diagnoseeingang 24 V DC
Ansteuerung 0 V
Ansteuerung 24 V DC
Power LED (gelb)
Statusanzeige Sicherheitskreis, LED (grün)
Error LED (rot)
Diagnose LED (grün)
Freigabestrompfad, unverzögert
Diagnoseausgang 24 V DC
1
Fester Schraubanschluss
2
Rastfuß für Tragschienenmontage
Auf dem Gehäuse finden Sie unter dem CE-Kenn-
zeichen das Baujahr des Geräts.
XX/XX = Kalenderwoche / Jahr
PSR-PS22
Phoenix Contact
16 / 26
