MONTAGE
Befestigung des Getriebemotors an der Federnstange
⚠ Die folgenden Darstellungen dienen nur als Beispiel, da der Raum für die Befestigung des Antriebs und der Zusatzgeräte je nach deren Bemaßung
unterschiedlich ist. Der Montagefachmann wählt die beste Lösung.
⚠ Der Getriebemotor ist für die linksseitige Montage (ab Rolltürmitte - Innenansicht) vorgesehen.
Bei rechtsseitiger Montage müssen die im Folgenden beschriebenen Löcher auf der anderen Seite (zur Rolltürmitte) gebohrt werden.

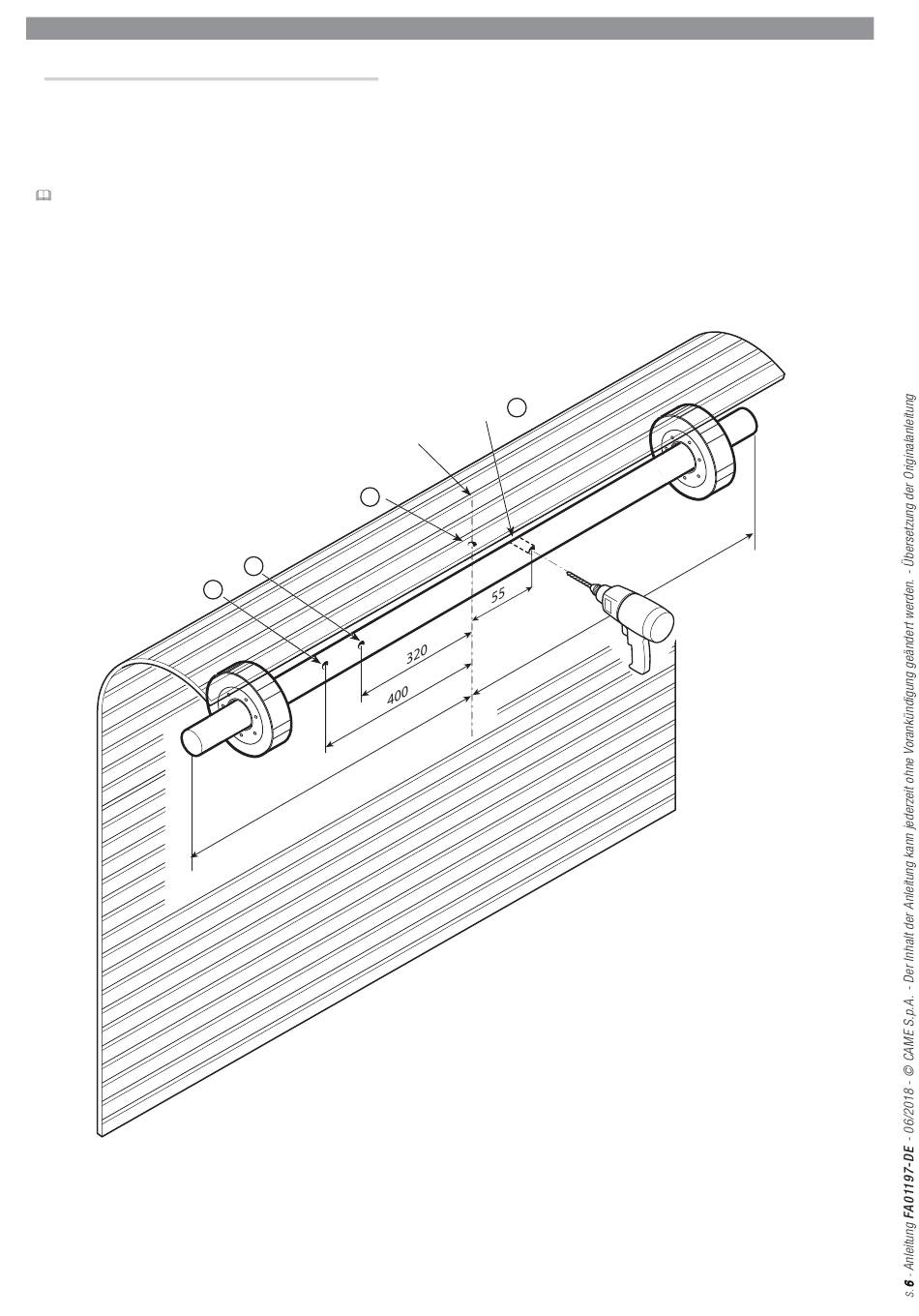

Löcher in die Rolltür Ⓐ und die Welle Ⓑ, Ⓒ, Ⓓ bohren, dabei die unten angegebenen Maßangaben einhalten.
Das Loch Ⓓ muss nur dann gebohrt werden, wenn ein Elektroschloss vorhanden ist.
Ø 10,5
B
Rolltürmitte
Ø 10,5
A
Ø 13
C
Ø 13
D
