Einstellung Der Endlagen Bei Rechtsseitig Montiertem Antrieb - Came H4 Montageanleitung

Einstellung der Endlagen bei rechtsseitig montiertem Antrieb

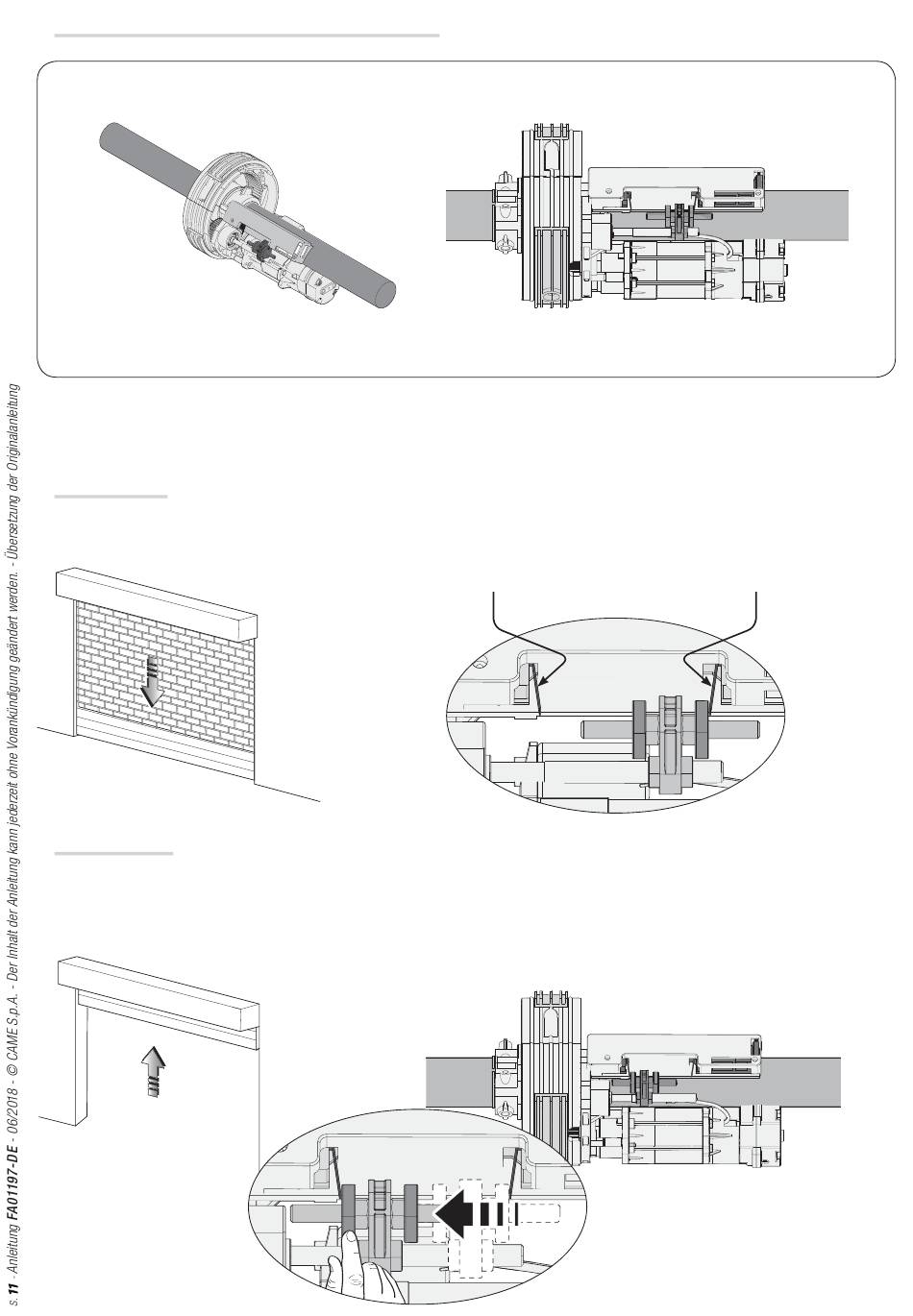

STARTPOSITION
Den Motor, wie in der Abbildung im Abschnitt "Elektrische Anschlüsse" dargestellt, anschließen.
Endlage im Zulauf
Der Zulauf-Mikroendschalter des Antriebs ist schon werksseitig aktiviert.
Es sind keine weiteren Schritte nötig.
Endlage im Auflauf
Den Antrieb mit Strom versorgen und die Rolltür öffnen. Der Hebel des Mikroschalters muss die Rolltür stoppen.
Sollte der von der Rolltür erreichte Endlaufpunkt nicht mit dem gewünschten übereinstimmen, diese wieder schließen und den Vorgang wiederholen, dabei die
Krone bis zum Erreichen der optimalen Stellung verschieben.
Endschalterhebel im
AUFLAUF
Endschalterhebel im
ZULAUF
