CAME H4 Montageanleitung Seite 12

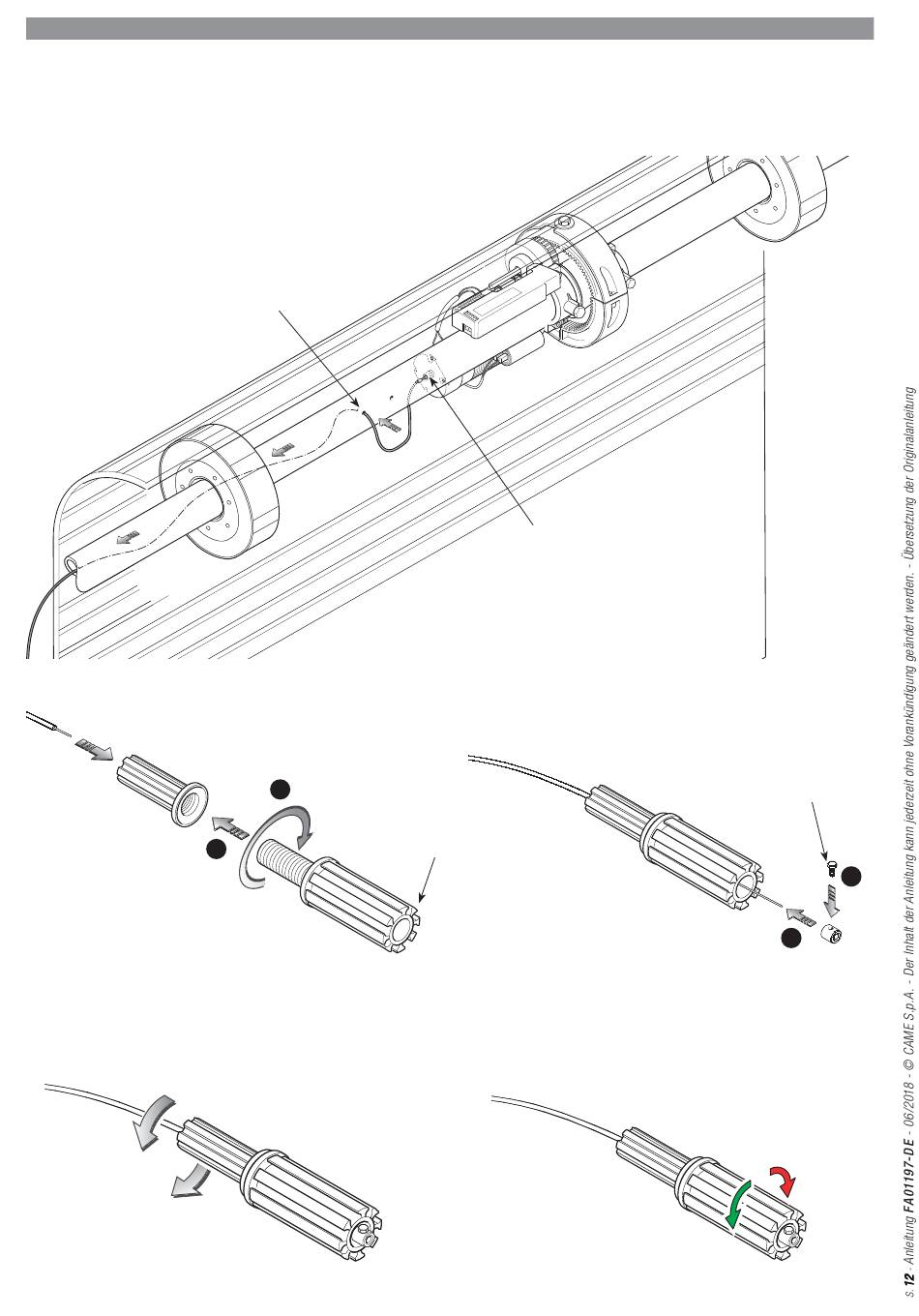

MONTAGE DES BOWDENZUG-ENTRIEGELUNGSGRIFFES
Den Bowdenzug durch das Loch Ⓓ in der Welle ziehen.
Den Bowdenzug auf der Seite des Einstellregisters in den Griff stecken und bis zur unteren Buchse ziehen;
Die Klemme in das Ende des Bowdenzugs stecken und mit der Schraube befestigen.
⚠ Beim Verlegen des Bowdenzugs Knicke und spitze Winkel vermeiden.
Den Bowdenzug durch Drehen des am Motor angebrachten Einstellregisters anziehen. Um den Motor zu entriegeln, den Drehknopf drehen, um ihn wieder zu
verriegeln denselben Drehknopf in die entgegengesetzte Richtung drehen.
Loch Ⓓ
2
1
Einstellregister
Untere Buchse
UNI7687 M4x8
1
VERRIEGELN
ENTRIEGELN
2
