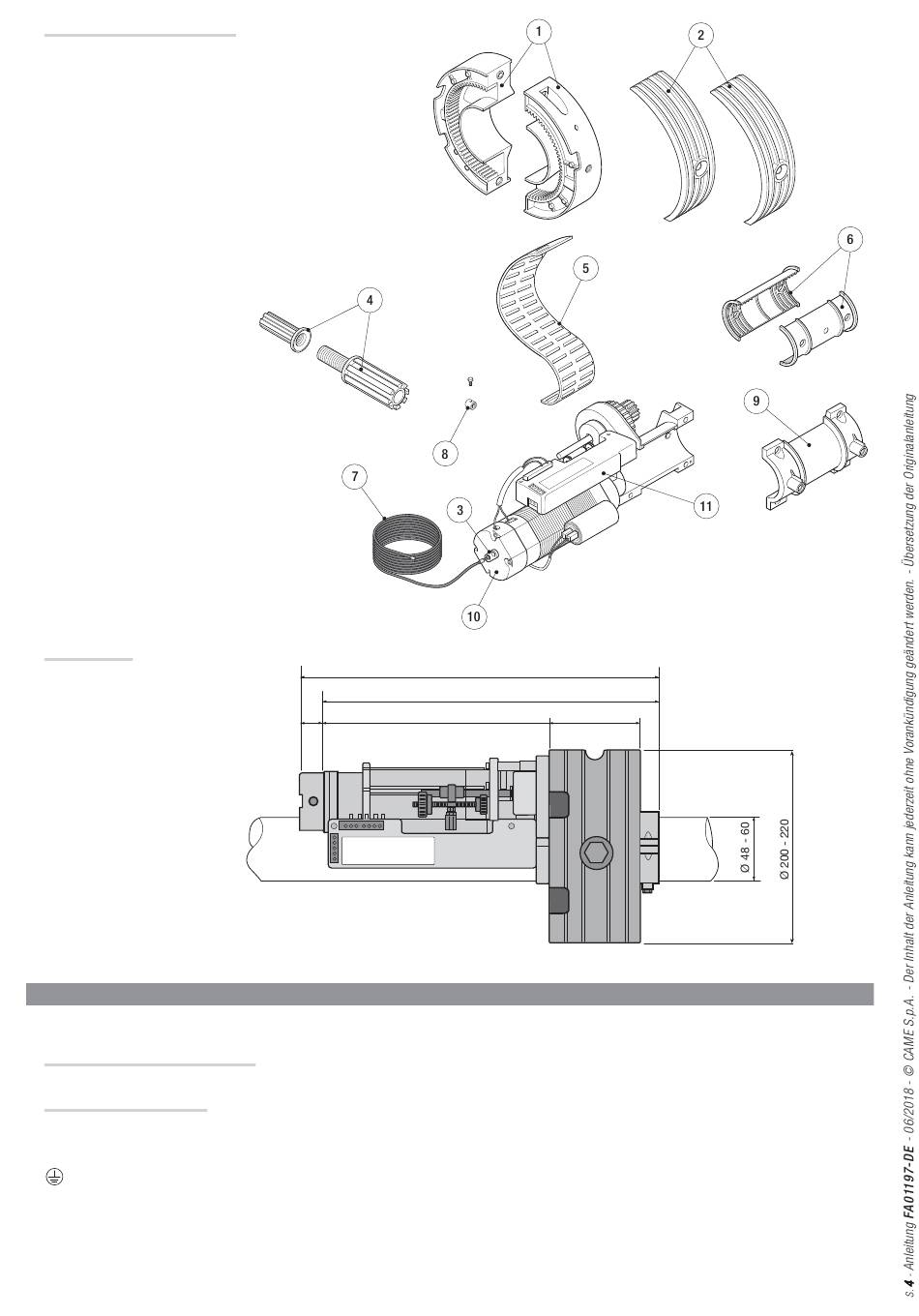

Beschreibung der Bestandteile
1. Halbkränze aus Aluminium
2. Adapter-Halbschalen für Federn Ø 220 mm
3. Einstellregister
4. Entriegelungshebel
5. Lagerband
6. Adapter-Halbschalen für Welle Ø 60 mm
7. Bowdenzugentriegelung
8. Klemme zur Befestigung des Bowdenzugs
9. Aluminiumhalbschale
10. Getriebemotor
11. Endschalter
Abmessungen
ALLGEMEINE HINWEISE FÜR DIE MONTAGE
⚠ Die Montage muss von erfahrenem Fachpersonal gemäß den geltenden Richtlinien durchgeführt werden.
Vorher vorzunehmende Kontrollen
⚠ Vorder Montage der Anlage:
• Überprüfen, dass die Montage des Antriebs keine Gefahrensituationen verursacht;
• Eine angemessene Schutzauslösungseinheit mit einer Distanz von mehr als 3 mm zwischen den Kontakten als Trennschalter des Stromkabels vorsehen
• Zum Schutz der Stromkabel gegen mechanische Schäden geeignete Leerrohre und Kabelschläuche vorsehen.
•
Überprüfen, dass etwaige Kabelverbindungen im Innern des Gehäuses (für die Schutzschaltung) gegen die anderen internen Leitungen zusätzlich isoliert
sind.
• Überprüfen, dass die Rolltür stabil und die Scharniere in gutem Zustand sind und dass keine Reibung zwischen festen und beweglichen Teilen auftritt;
• Überprüfen,dass die Federn der Rolltür in gutem Zustand sind und dass die Gleitschienen nicht verformt sind.
334 (001H40xxx)
283 (001H41xxx)
51
191
70
