CAME H4 Montageanleitung Seite 8

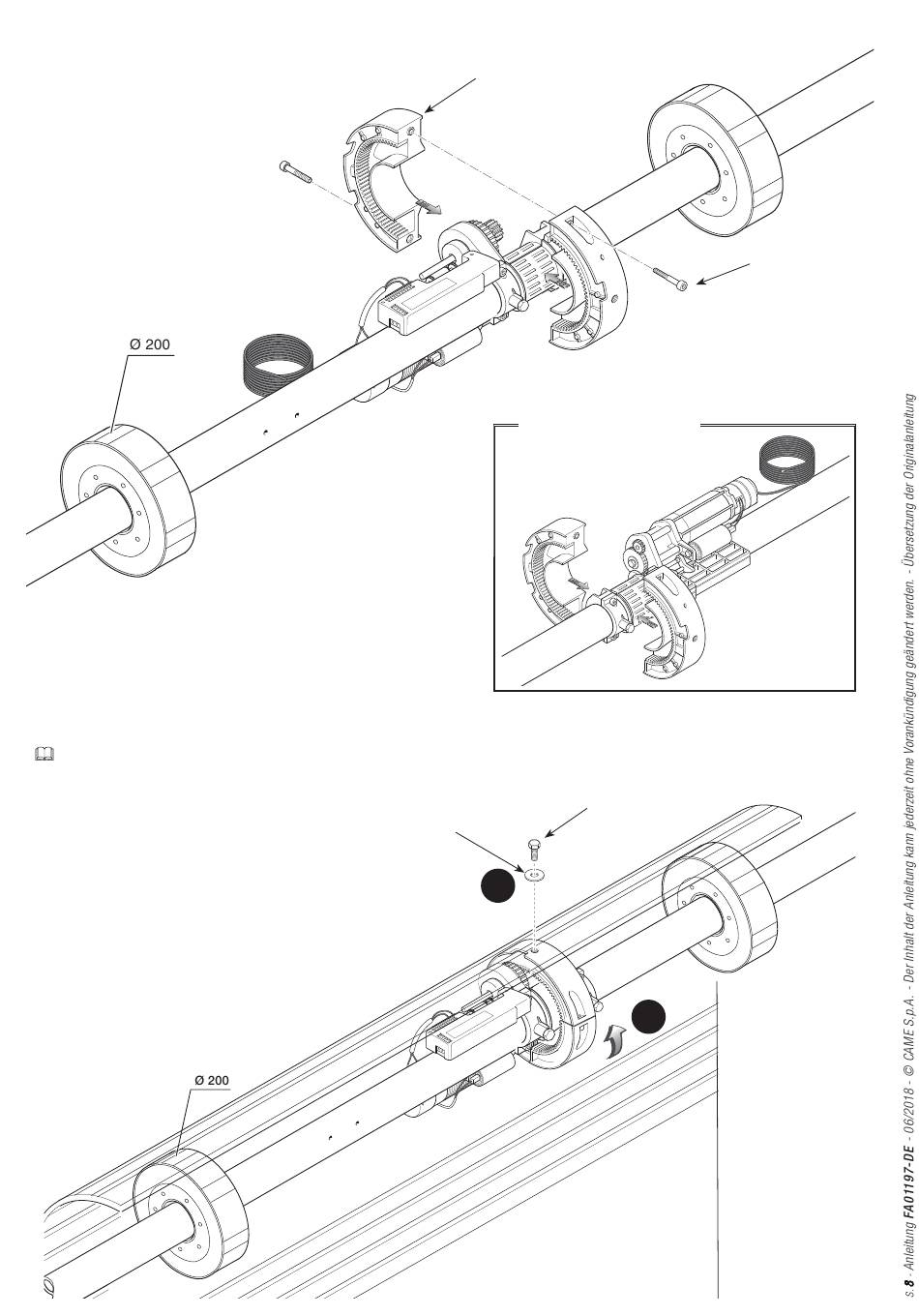

Bei Federn mit Ø 200 mm, die beiden Aluminium-Halbringe anbringen und die Schrauben UNI5931 M8x25 anziehen.
Halbring
UNI5931 M8X25
Rechtsseitige Montage
Die beiden Halbringe drehen, bis das Loch mit dem Loch Ⓐ in der Rolltürmitte übereinstimmt. Mit der Schraube UNI5739 M10X25 und der Unterlegscheibe
befestigen.
Achtung! Bei rechtsseitiger Montage des Motors, muss die Endanlage im Zulauf (siehe nächsten Abschnitt) eingestellt werden, bevor die Rolltür aufgehängt
wird.
UNI5739 M10X25
UNI6593 Ø10X30
2
1
