EINSTELLUNG DER ENDLAGEN

⚠ Vor der Einstellung der Endlagen, die Stromzufuhr unterbrechen.

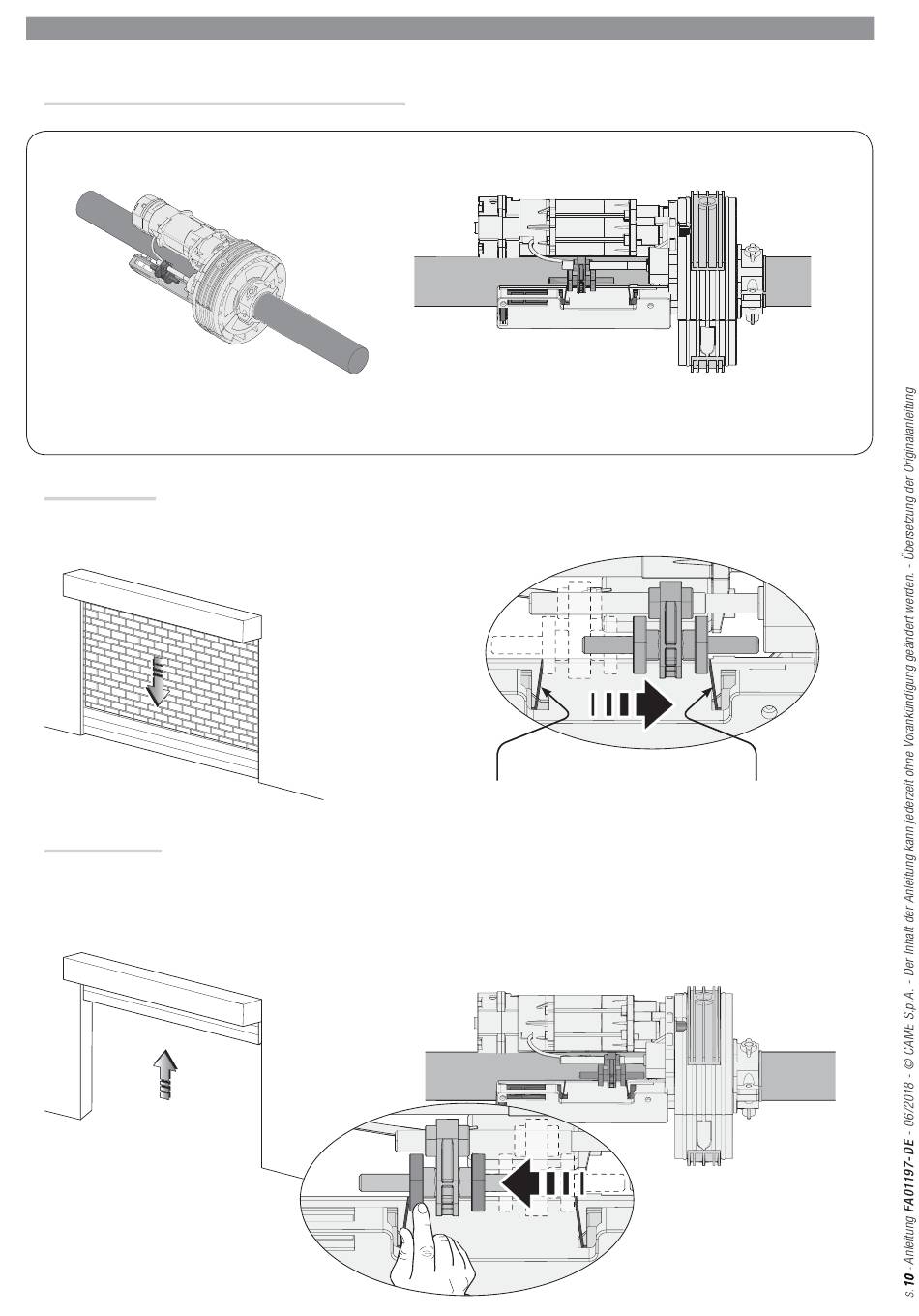

Einstellung der Endlagen bei linksseitig montiertem Motor
STARTPOSITION
Den Motor, wie in der Abbildung im Abschnitt "Elektrische Anschlüsse" dargestellt, anschließen.
Endlage im Zulauf
Bei nicht am Ring aufgehängter Rolltür, den Antrieb mit Strom versorgen und abwarten, dass der Zulauf-Endschalter automatisch schaltet.
Endlage im Auflauf
Den Antrieb mit Strom versorgen und die Rolltür öffnen. Der Hebel des Mikroschalters muss die Rolltür stoppen.
Sollte der von der Rolltür erreichte Endlaufpunkt nicht mit dem gewünschten übereinstimmen, diese wieder schließen und den Vorgang wiederholen, dabei den
Ring bis zum Erreichen der optimalen Stellung verschieben.
Endschalterhebel im
AUFLAUF
Endschalterhebel im
ZULAUF
