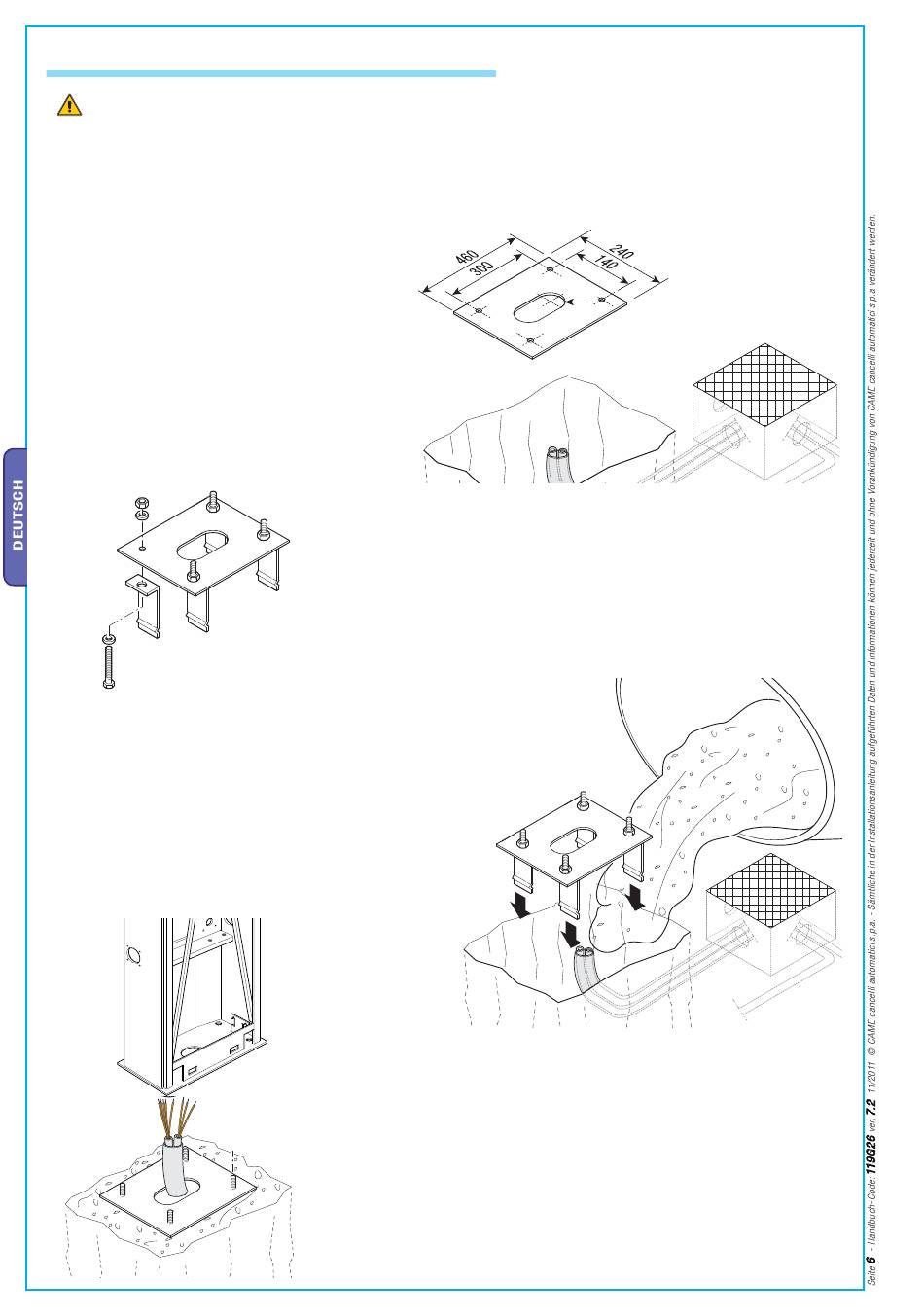

5.5 Vorbereitung der Grundlage des Automationssystems

Die folgenden Beschreibungen sind nur Beispiele, da sich der Raum für die Installation des Systems und die Zubehörtei-
le je nach den Ausmaßen ändert, und der Installateur daher die zweckmäßigste Lösung wählen
- Ein Loch für die Befestigungsbasis graben und
die Schlauchhüllen für die von der Abzweiggrube
ausgehenden Anschlüsse vorbereiten.
N.B. Die Anzahl der Schlauchhüllen hängt von Anlagentyp
und vorgesehenen Zubehörteilen
- Das Loch mit Beton füllen und die Rundhaken und die
Befestigungsbasis darin eintauchen; dabei beachten, dass die
Schlauchhülle durch das auf der Basis vorgesehen Loch geführt
wird. Die Basis muss vollkommen eben und sauber sein, und
die Schraubengewinde müssen vollständig aus der Oberfläche
Mindestens 24 Stunden lang warten, dass sich die Anlage
ab.
- Die 4 Verankerungsrundhaken an der Basis befestigen.
herausragen.
festigt.
- Muttern und Unterlegscheiben von den Gewindeschrauben entfernen und den
Schaltschrank auf der Basis befestigen.
Achtung: der Schaltschrank sollte so installiert werden, dass die Inspektionsklappe
leicht zugänglich ist
muss.
