D
I
IE ELEKTRISCHE
NSTALLATION
3.2.3.2 Anschlußplan mit Field Terminal Board
TM

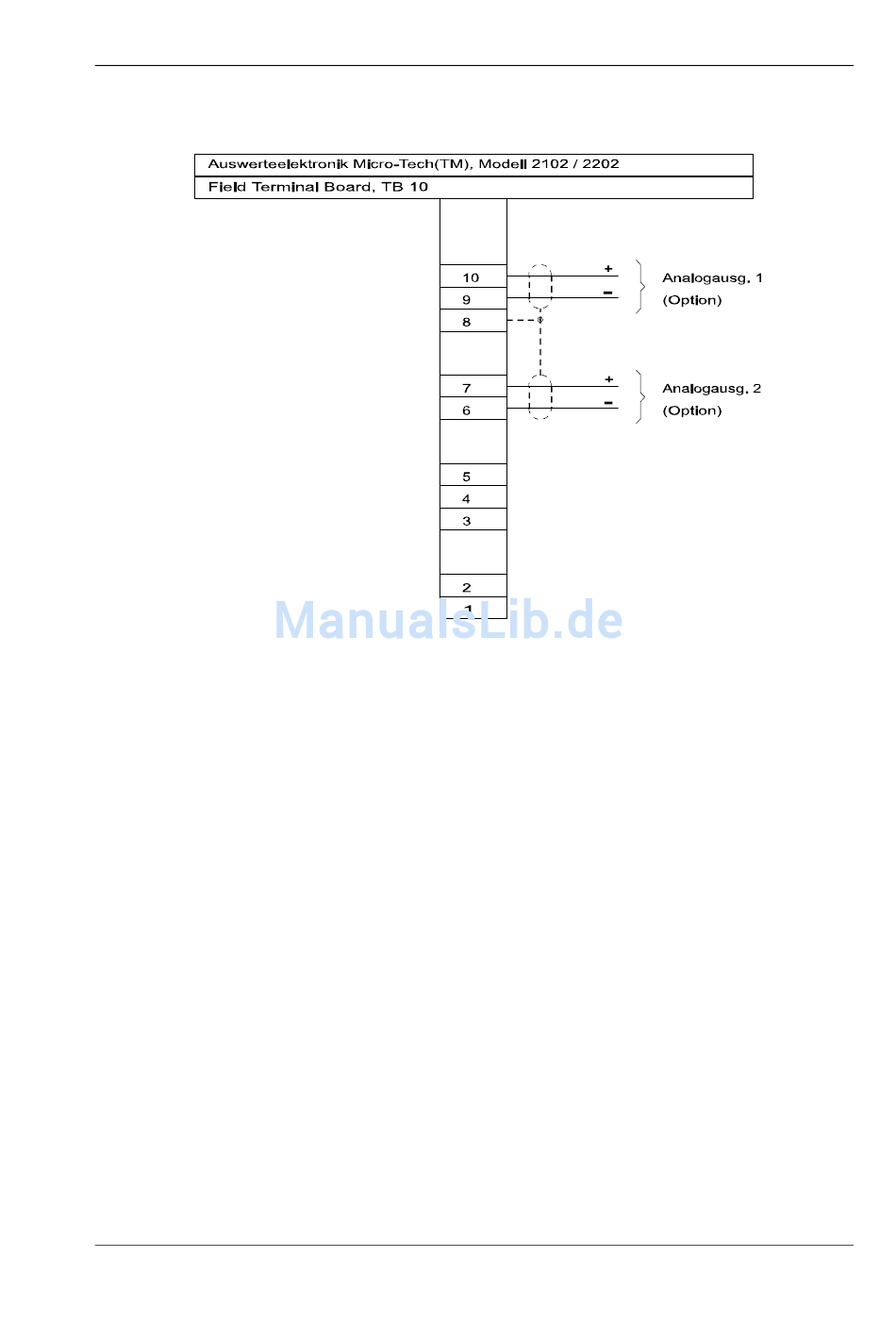

Abbildung 15 Anschlußplan, Analoge Ausgänge, Micro-Tech
2000, Modell
2102 / 2202, mit Field Terminal Board
3.2.4 Der BCD-Ausgang
Für den BCD-Ausgang des Systems (siehe Kapitel 5.3, Seite 146) wird eine
optionale Steckkarte, das DIGITAL BOARD IN 4 OUT 16, benötigt. Die Steck-
karte kann nach Unterbrechen der Netzspannung in einen beliebigen freien
Steckplatz der Hauptplatine eingesetzt werden.
Auf der Standard-Karte werden 16 Open-Collector-Transistor-Ausgänge im
vierstelligen BCD-Code angesteuert, die mit je max. 100 mA belastet werden
können. Die Codierung (negativ oder positiv) ist softwareseitig wählbar. Außer-
dem stehen vier zusätzliche Digitaleingänge zur Verfügung.
Die 16 Open-Collector-Transistorausgänge dürfen mit je max. 100 mA (24 VDC)
belastet werden. Die Spannungsversorgung für die Ein- und Ausgänge auf dem
DIGITAL BOARD IN 4 OUT 16 kann wahlweise durch die interne 24 VDC Span-
nungsversorgung der Auswerteelektronik, oder durch eine externe Spannungs-
versorgung (24 VDC, ungeregelt) erfolgen. Dabei ist jedoch unbedingt zu beach-
33
