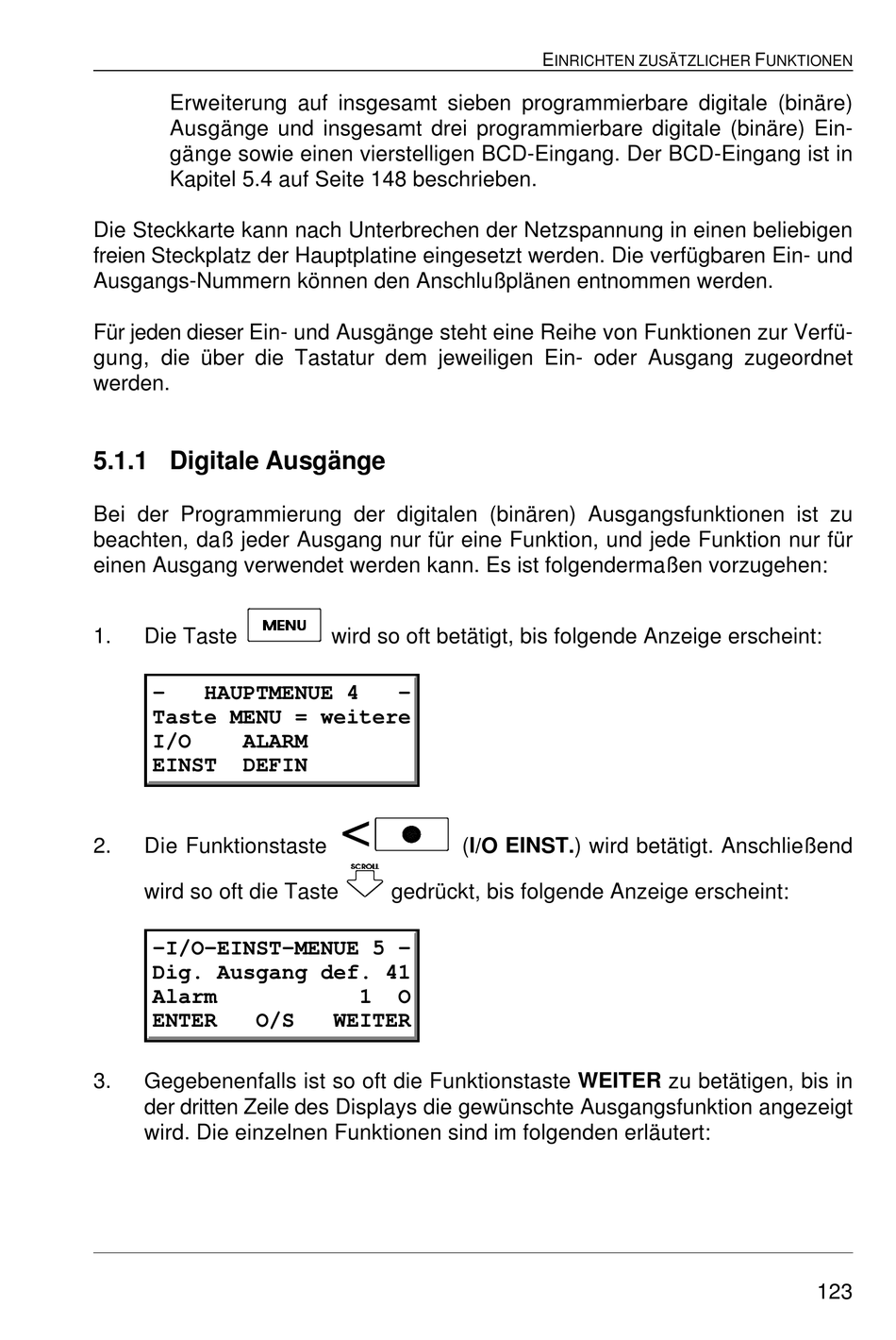

± Erweiterung auf insgesamt sieben programmierbare digitale (binäre)
Ausgänge und insgesamt drei programmierbare digitale (binäre) Ein-
gänge sowie einen vierstelligen BCD-Eingang. Der BCD-Eingang ist in
Kapitel 5.4 auf Seite 148 beschrieben.
Die Steckkarte kann nach Unterbrechen der Netzspannung in einen beliebigen
freien Steckplatz der Hauptplatine eingesetzt werden. Die verfügbaren Ein- und
Ausgangs-Nummern können den Anschlußplänen entnommen werden.
Für jeden dieser Ein- und Ausgänge steht eine Reihe von Funktionen zur Verfü-
gung, die über die Tastatur dem jeweiligen Ein- oder Ausgang zugeordnet
werden.
5.1.1 Digitale Ausgänge
Bei der Programmierung der digitalen (binären) Ausgangsfunktionen ist zu
beachten, daß jeder Ausgang nur für eine Funktion, und jede Funktion nur für
einen Ausgang verwendet werden kann. Es ist folgendermaßen vorzugehen:
1.
Die Taste
-
HAUPTMENUE 4
Taste MENU = weitere
I/O
ALARM
EINST
DEFIN
2.
Die Funktionstaste
wird so oft die Taste
-I/O-EINST-MENUE 5 -
Dig. Ausgang def. 41
Alarm
ENTER
O/S
3.
Gegebenenfalls ist so oft die Funktionstaste WEITER zu betätigen, bis in
der dritten Zeile des Displays die gewünschte Ausgangsfunktion angezeigt
wird. Die einzelnen Funktionen sind im folgenden erläutert:
wird so oft betätigt, bis folgende Anzeige erscheint:
-
(I/O EINST.) wird betätigt. Anschließend
gedrückt, bis folgende Anzeige erscheint:
1
O
WEITER
E
INRICHTEN ZUSÄTZLICHER
F
UNKTIONEN
123
