C
-D
HARGEN
OSIERWAAGE MIT

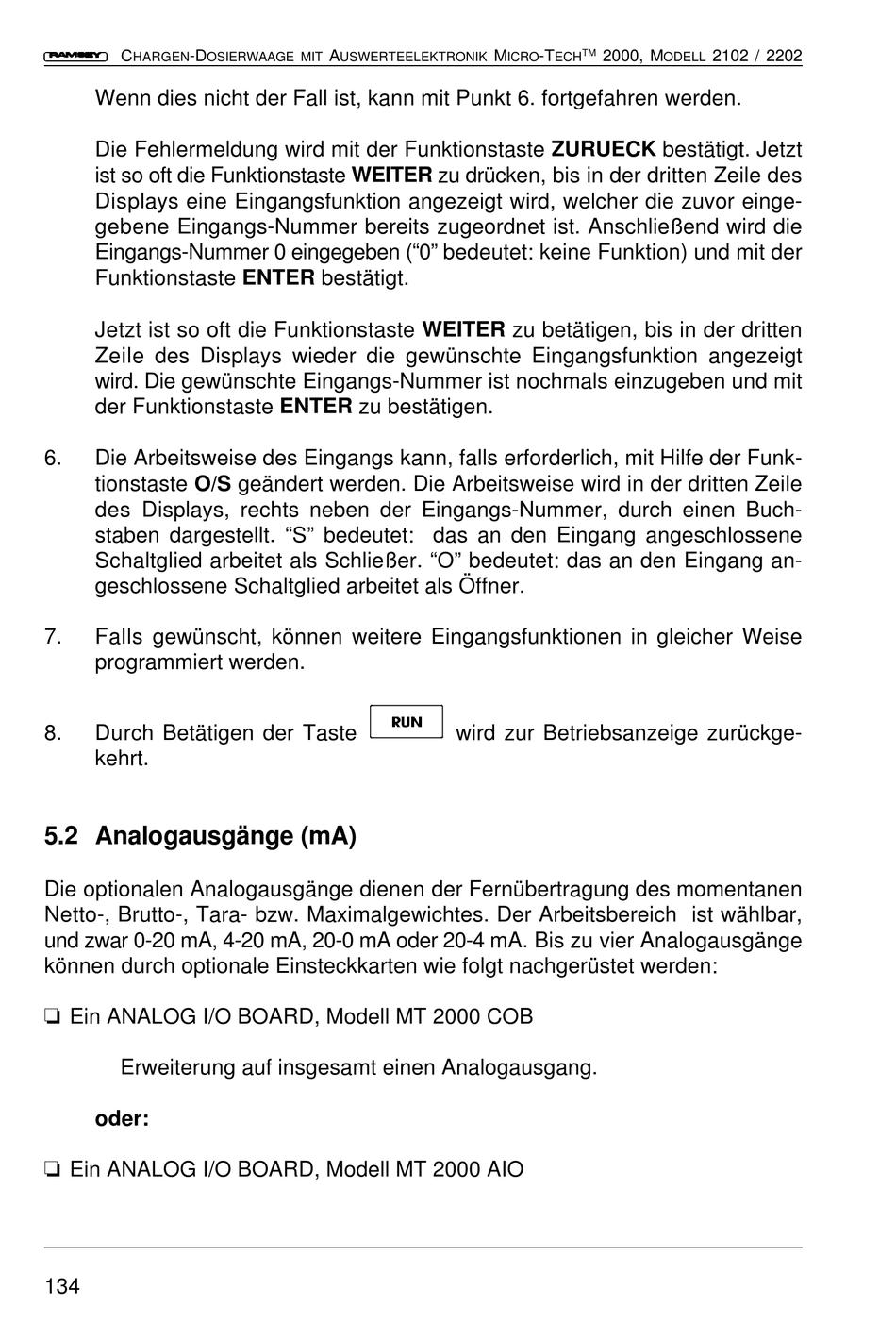

Wenn dies nicht der Fall ist, kann mit Punkt 6. fortgefahren werden.
Die Fehlermeldung wird mit der Funktionstaste ZURUECK bestätigt. Jetzt
ist so oft die Funktionstaste WEITER zu drücken, bis in der dritten Zeile des
Displays eine Eingangsfunktion angezeigt wird, welcher die zuvor einge-
gebene Eingangs-Nummer bereits zugeordnet ist. Anschließend wird die
Eingangs-Nummer 0 eingegeben ("0" bedeutet: keine Funktion) und mit der
Funktionstaste ENTER bestätigt.
Jetzt ist so oft die Funktionstaste WEITER zu betätigen, bis in der dritten
Zeile des Displays wieder die gewünschte Eingangsfunktion angezeigt
wird. Die gewünschte Eingangs-Nummer ist nochmals einzugeben und mit
der Funktionstaste ENTER zu bestätigen.
6.
Die Arbeitsweise des Eingangs kann, falls erforderlich, mit Hilfe der Funk-
tionstaste O/S geändert werden. Die Arbeitsweise wird in der dritten Zeile
des Displays, rechts neben der Eingangs-Nummer, durch einen Buch-
staben dargestellt. "S" bedeutet: das an den Eingang angeschlossene
Schaltglied arbeitet als Schließer. "O" bedeutet: das an den Eingang an-
geschlossene Schaltglied arbeitet als Öffner.
7.
Falls gewünscht, können weitere Eingangsfunktionen in gleicher Weise
programmiert werden.
8.
Durch Betätigen der Taste
kehrt.
5.2 Analogausgänge (mA)
Die optionalen Analogausgänge dienen der Fernübertragung des momentanen
Netto-, Brutto-, Tara- bzw. Maximalgewichtes. Der Arbeitsbereich ist wählbar,
und zwar 0-20 mA, 4-20 mA, 20-0 mA oder 20-4 mA. Bis zu vier Analogausgänge
können durch optionale Einsteckkarten wie folgt nachgerüstet werden:
' Ein ANALOG I/O BOARD, Modell MT 2000 COB
± Erweiterung auf insgesamt einen Analogausgang.
oder:
' Ein ANALOG I/O BOARD, Modell MT 2000 AIO
134
A
M
USWERTEELEKTRONIK
wird zur Betriebsanzeige zurückge-
TM
-T
2000, M
ICRO
ECH
ODELL
2102 / 2202
