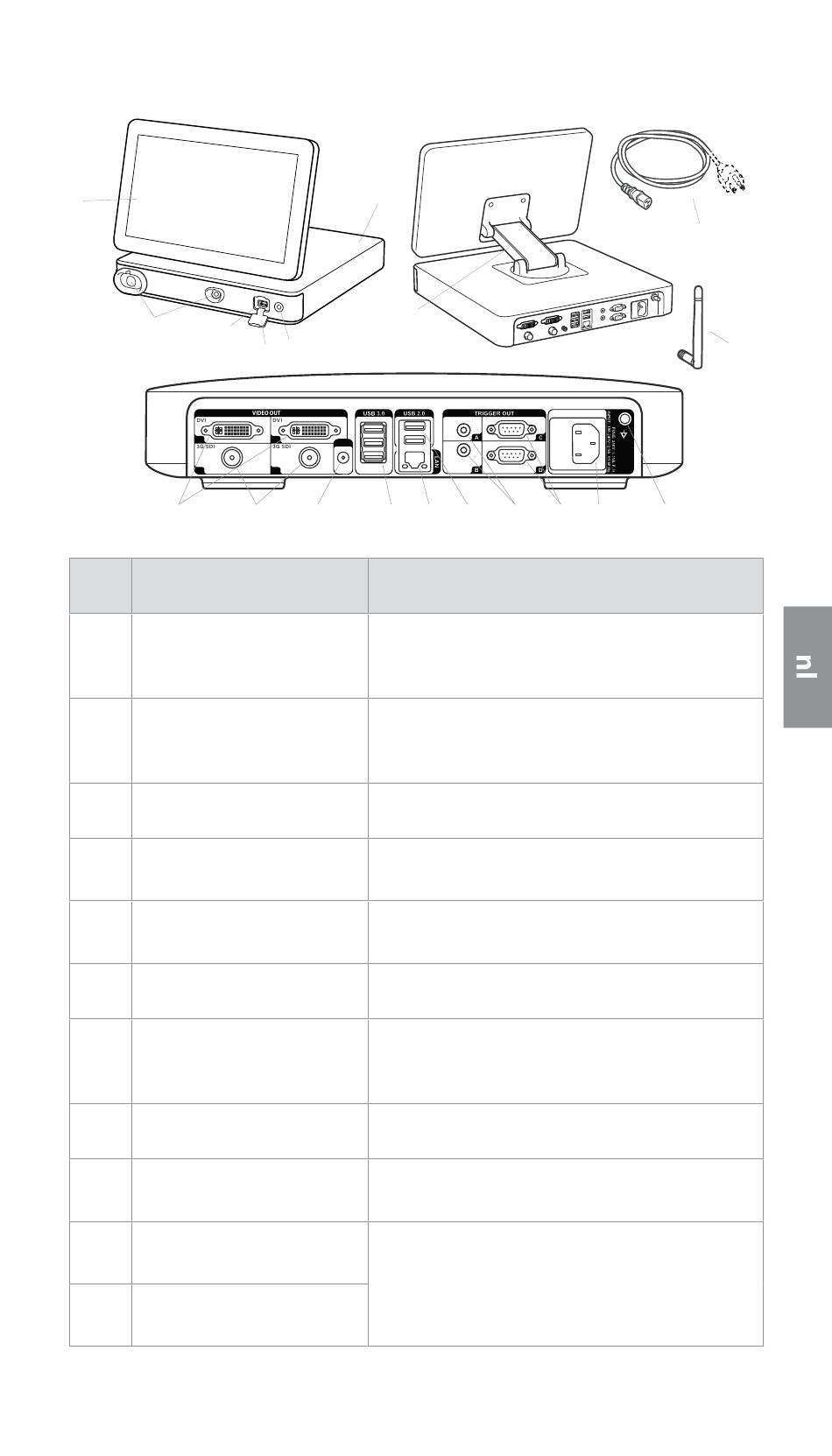

2.4. Beschrijving van de componenten
1
2
3
1
3
10
nr. Component
1 Aanraakscherm
VDI-poort (connectorpoort
2 voor specifieke Ambu-
weergaveapparaten)
3 USB 3.0-poort (voorzijde)
Afdekking voor USB-poort
4
(voorzijde)
5 Aan/uit-knop
6 Basis
7 Positioneringsarm
8 Voedingskabel
9 Wifi-antenne
Video-uitgangspoorten
10
(2x DVI-D)
Video-uitgangspoorten
11
(2x 3G-SDI)
6
4 5
2
Wi-Fi
4
11 12 13
Functie
Geeft de grafische gebruikersinterface
weer en toont het livebeeld vanaf het
Ambu-weergaveapparaat.
De geometrie en kleur van de connectorpoort
zorgen voor een correcte aansluiting op
compatibele weergaveapparaten.
Voor aansluiting van externe USB-sticks.
Beschermt de USB-poort aan de voorzijde.
Schakelt de stroom IN of schakelt over naar de
STANDBY-modus.
Bevat de hoofdeenheid.
Voor het handmatig positioneren van het
aanraakscherm. Het scherm kan horizontaal en
verticaal worden bijgesteld of worden gedraaid.
Sluit de weergave-eenheid aan op een stopcontact.
Sluit de wifi-antenne aan op de weergave-eenheid
voor een verbeterd wifisignaal.
Voor verbinding met externe monitor of externe
beeldrecorder. Zie hoofdstuk 12.1 voor meer
informatie over het verschil tussen het gebruik
van DVI-D en 3G-SDI op de weergave-eenheid.
