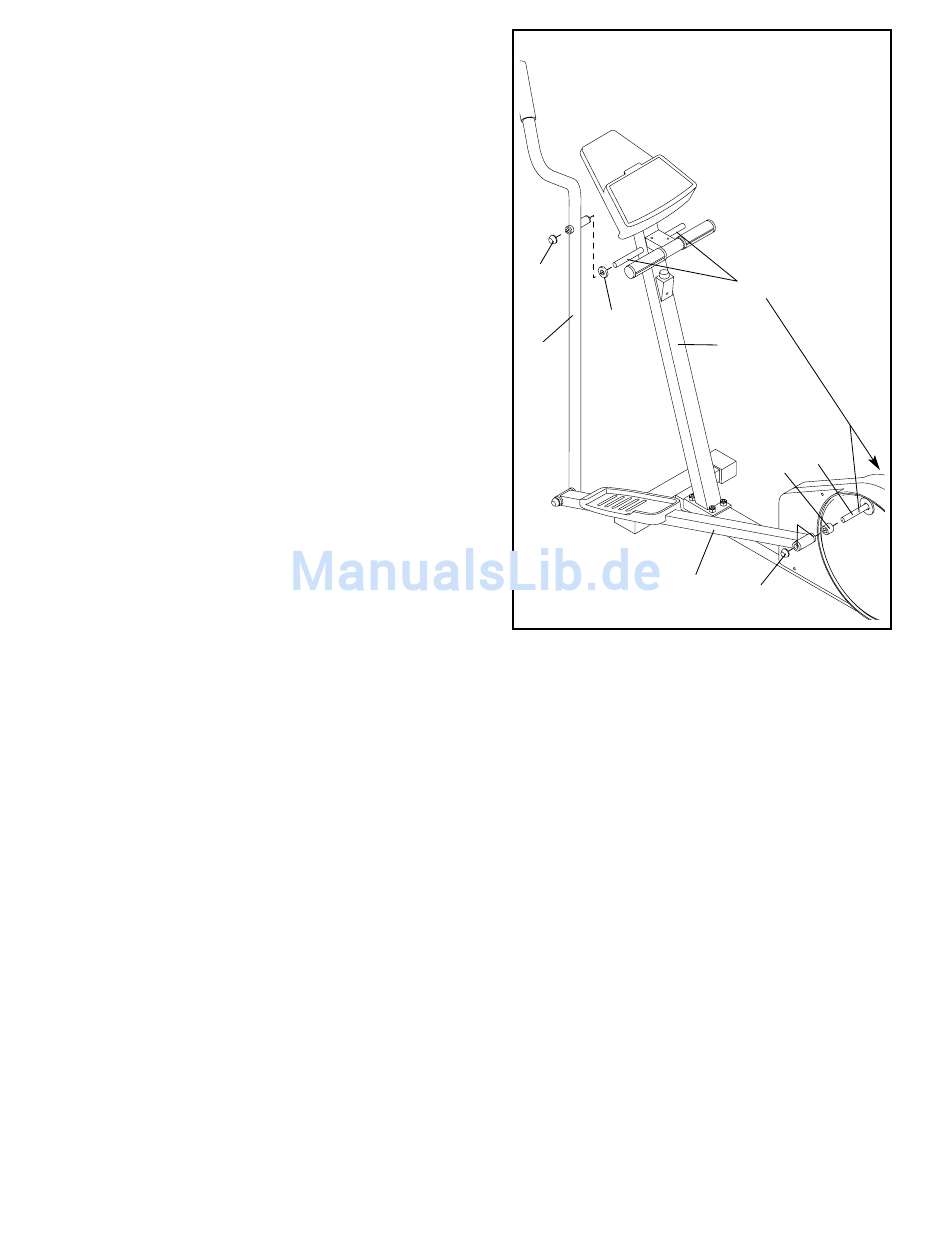

10. Schmieren Sie eine dünne Schicht des inbegriffenen
Schmiermittels auf die Achsen des Pfostens (3) und
die Kurbelarme (33). Schieben Sie ein geschweißtes
Abstandsstück (49) auf die linke Achse am Pfosten.
Achten Sie darauf, dass die offene Seite des
geschweißten Abstandsstücks auf den Pfosten weist.
Schieben Sie ein Pedalarm-Abstandsstück (41) auf
den linken Kurbelarm (33).
Achten Sie darauf, dass sich zwei hintere Pedalarm-
Buchsen (11) im Pedalarm (12), der am linken
Lenker (8) befestigt ist, befinden.
Mit Hilfe einer zweiten Person schieben Sie den lin-
ken Lenker (8) auf die linke Achse am Pfosten (3)
während Sie den linken Pedalarm (12) auf den linken
Kurbelarm (33) schieben. (Anmerkung: Diese Teile
passen sehr dicht; es wird empfohlen einen
Gummihammer zu benützen. Zusätzlich würde es
helfen den linken Kurbelarm [33] in eine andere
Position zu drehen.)
Klopfen Sie eine 5/8" Achsenkappe (57) auf die linke
Achse am Pfosten (3).
Klopfen Sie eine 3/4" Achsenkappe (43) auf den line-
ken Kurbelarm (33).
Wiederholen Sie diesen Vorgang wenn Sie den rech-
ten Lenker und den rechten Pedalarm (nicht gezeigt)
befestigen.
11. Vergewissern Sie sich, dass alle Teile des Elliptical Exerciser festgezogen sind bevor Sie es in
Betrieb nehmen. Anmerkung: Einige Teile konnten nach der Montage übrig gelassen werden. Um den
Boden oder Teppich zu schützen, sollten Sie eine Unterlage unter das elliptischen Trainingsgeräts legen.
10
57
49
8
9
Schmieren
3
33
41
11
12
43
