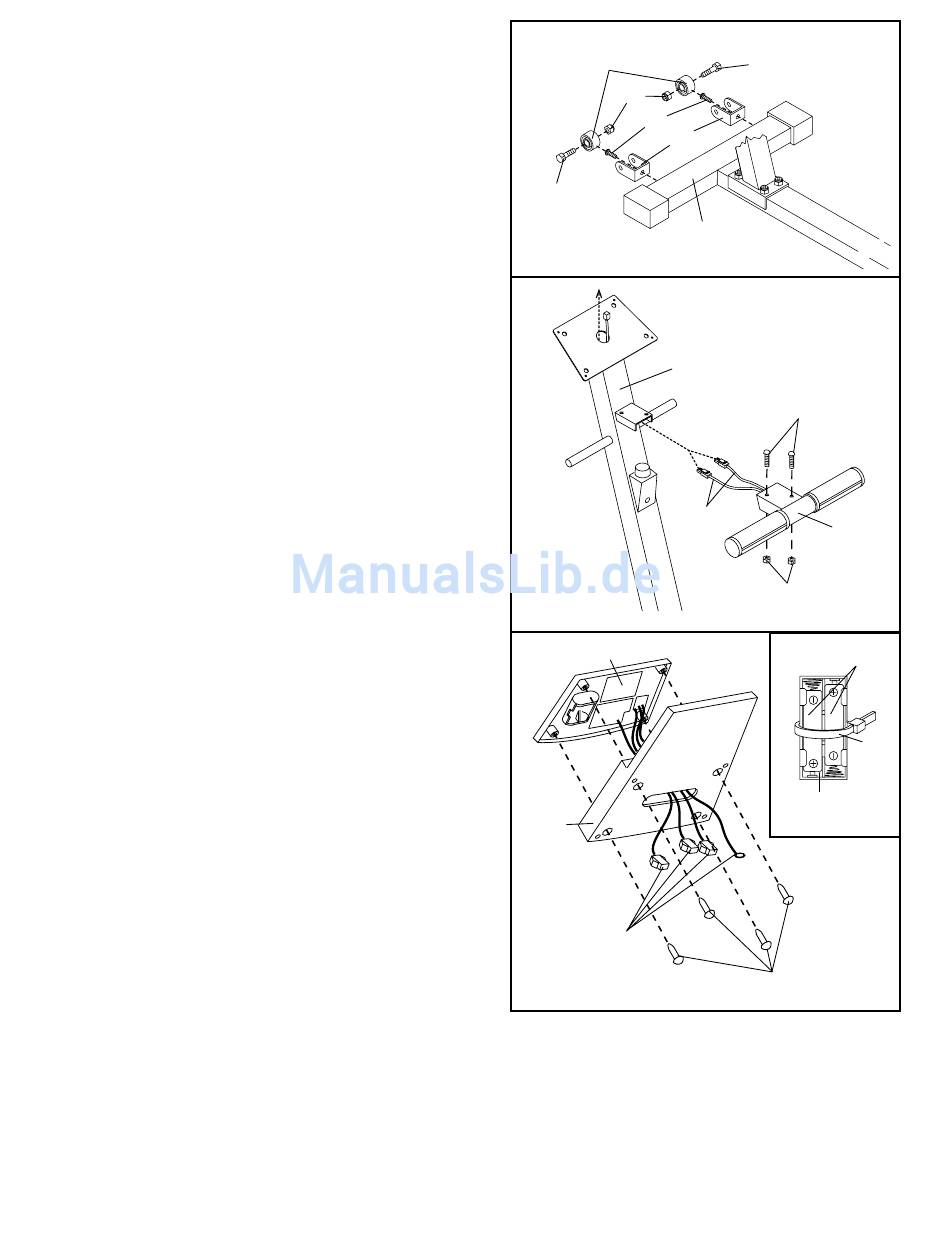

4. Befestigen Sie zwei Radklammern (38) an den
Rahmen (1) mit den zwei M10 x 25mm knopfförmigen
Schrauben (42) wie gezeigt.
Befestigen Sie ein Rad (61) an jede Radklammer
(38) mit einem M10 x 45mm knopfförmigen Bolzen
(59) und zwei M10 Nylon-Verschlussmuttern (29).
5. Führen Sie beide Pulsdrähte (15) ein und hoch durch
den Pfosten (3) wie gezeigt.
Befestigen Sie den Handgriff (10) mit zwei M6 x
16mm knopfförmigen Bolzen (54) und zwei M6
Nylon-Verschlussmuttern (17) wieder an den Pfosten
(3).
6. Der Computer (6) benötigt zwei 1,5 Batterien (nicht
inbegriffen). Alkalische Batterien sind empfohlen. Um
die Batterien einzusetzen, drehen Sie den Computer
um. Ziehen Sie die vier M4 x 16mm Schrauben (34)
heraus, und trennen Sie den Computer von dem
Computerbasis (14). Setzen Sie zwei Batterien in die
Batterien-Klemmen, wie auf der Nebenzeichnung
angegeben. Achten Sie darauf, dass die negativen
Enden der Batterien (die mit "—" gekennzeichnet
sind) die Federn in der Batterien-Klemmen
berühren.
Befestigen Sie ein Plastikband (9) um den
Batterienhalter wie gezeigt.
Befestigen Sie den Computer (6) mit vier 8 x 1/2
Schrauben (34) an die Computerbasis (14). Achten
Sie darauf, dass die angezeigten Drähte von der
Computerbasis heraushängen und nicht einge-
klemmt werden.
4
61
29
42
59
5
6
6
14
Drähte
7
59
38
1
3
54
15
10
17
Batterien
Batterien-
Klemmen
34
9
