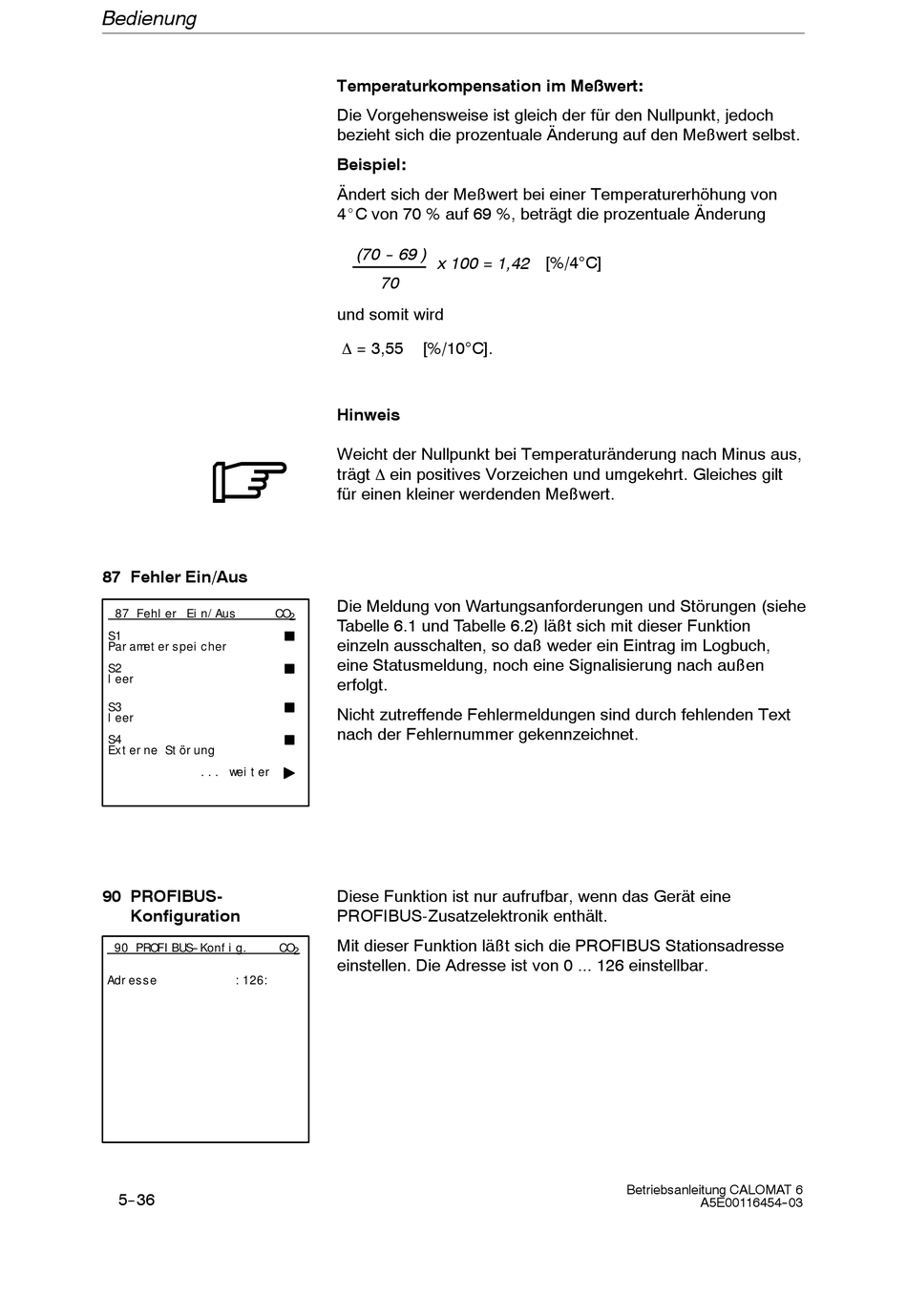

Bedienung
. . . .
87 Fehler Ein/Aus
87 Fehler Ein/Aus
S1
Parameterspeicher
S2
leer
S3
leer
S4
Externe Störung
... weiter " " " "
90 PROFIBUS-
Konfiguration
90 PROFIBUS- -Konfig.
Adresse
:126:
5--36
Temperaturkompensation im Meßwert:
Die Vorgehensweise ist gleich der für den Nullpunkt, jedoch
bezieht sich die prozentuale Änderung auf den Meßwert selbst.
Beispiel:
Ändert sich der Meßwert bei einer Temperaturerhöhung von
4_C von 70 % auf 69 %, beträgt die prozentuale Änderung
(70 - - 69 )
x 100 = 1,42 [%/4°C]
70
und somit wird
D = 3,55
[%/10°C].
Hinweis
Weicht der Nullpunkt bei Temperaturänderung nach Minus aus,
trägt D ein positives Vorzeichen und umgekehrt. Gleiches gilt
für einen kleiner werdenden Meßwert.
Die Meldung von Wartungsanforderungen und Störungen (siehe
CO
2
Tabelle 6.1 und Tabelle 6.2) läßt sich mit dieser Funktion
J J J J
einzeln ausschalten, so daß weder ein Eintrag im Logbuch,
eine Statusmeldung, noch eine Signalisierung nach außen
J J J J
erfolgt.
J J J J
Nicht zutreffende Fehlermeldungen sind durch fehlenden Text
nach der Fehlernummer gekennzeichnet.
J J J J
Diese Funktion ist nur aufrufbar, wenn das Gerät eine
PROFIBUS-Zusatzelektronik enthält.
Mit dieser Funktion läßt sich die PROFIBUS Stationsadresse
CO
2
einstellen. Die Adresse ist von 0 ... 126 einstellbar.
Betriebsanleitung CALOMAT 6
A5E00116454- -03
