Si le connecteur Amphenol (1) à 6 pôles n'est pas affecté, les trois douilles de
raccordement LocalNet (2), (3) sont disponibles pour des extensions de système.
REMARQUE!
Les douilles de raccordement LocalNet métalliques (2) veillent à la transmission
des données la plus directe possible. Pour les applications dépendant d'une
transmission des données particulièrement rapide, nous recommandons de ce
fait d'utiliser les douilles de raccordement LocalNet métalliques.
▶
▶
Contact sans po-
tentiel pour la
commutation de
dévidoir
Commutation du dévidoir
Autocollants
pour caractéri-
ser les dévidoirs
16
Si possible, raccorder les dévidoirs aux douilles de raccordement métalliques
(2)
Raccorder par exemple une télécommande à la douille de raccordement en
plastique (3)
Exemple: Un dévidoir utilisé en combinaison avec l'option SFi (amorçage sans
projections) se raccorde toujours à une douille de raccordement LocalNet
métallique.
Si le connecteur Amphenol (1) est rac-
cordé à un contact sans potentiel, par
ex. en combinaison avec une comman-
de robot, ce dernier permet de com-
(1)
muter entre deux dévidoirs.
IMPORTANT! Les deux dévidoirs doiv-
ent être raccordés aux douilles de rac-
cordement LocalNet métalliques.
Pin D
Les raccords ergot D et ergot F sont
prévuspour le contact sans potentiel
Pin F
sur le connecteur Amphenol à 6 pôles.

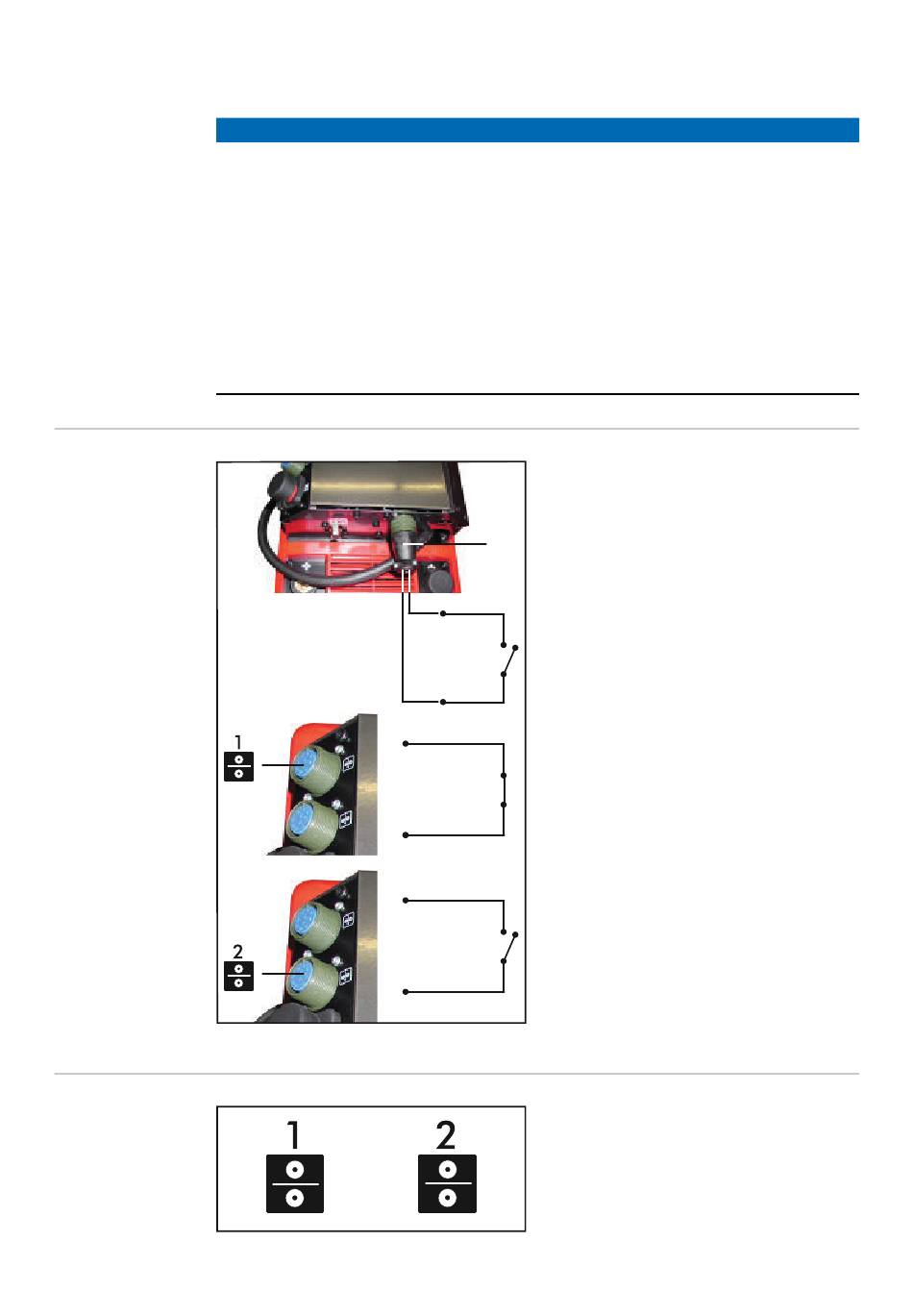

La figure montre le principe du contact
sans potentiel et la désignation des
deux raccords sur le connecteur Am-
phenol à 6 pôles (1).
•
Contact fermé ...
le dévidoir 1 est sélectionné
•
Contact ouvert ...
le dévidoir 2 est sélectionné
IMPORTANT! Nous recommandons de
caractériser le dévidoir 1 et le dévidoir
2 avec les autocollants joints.
