Commutation à deux têtes / Uni Box
Sécurité
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
▶
▶
▶
Risque d'électrocution.
Cela peut entraîner des dommages corporels et matériels graves.
▶
▶
Raccordements
(2)
(3)

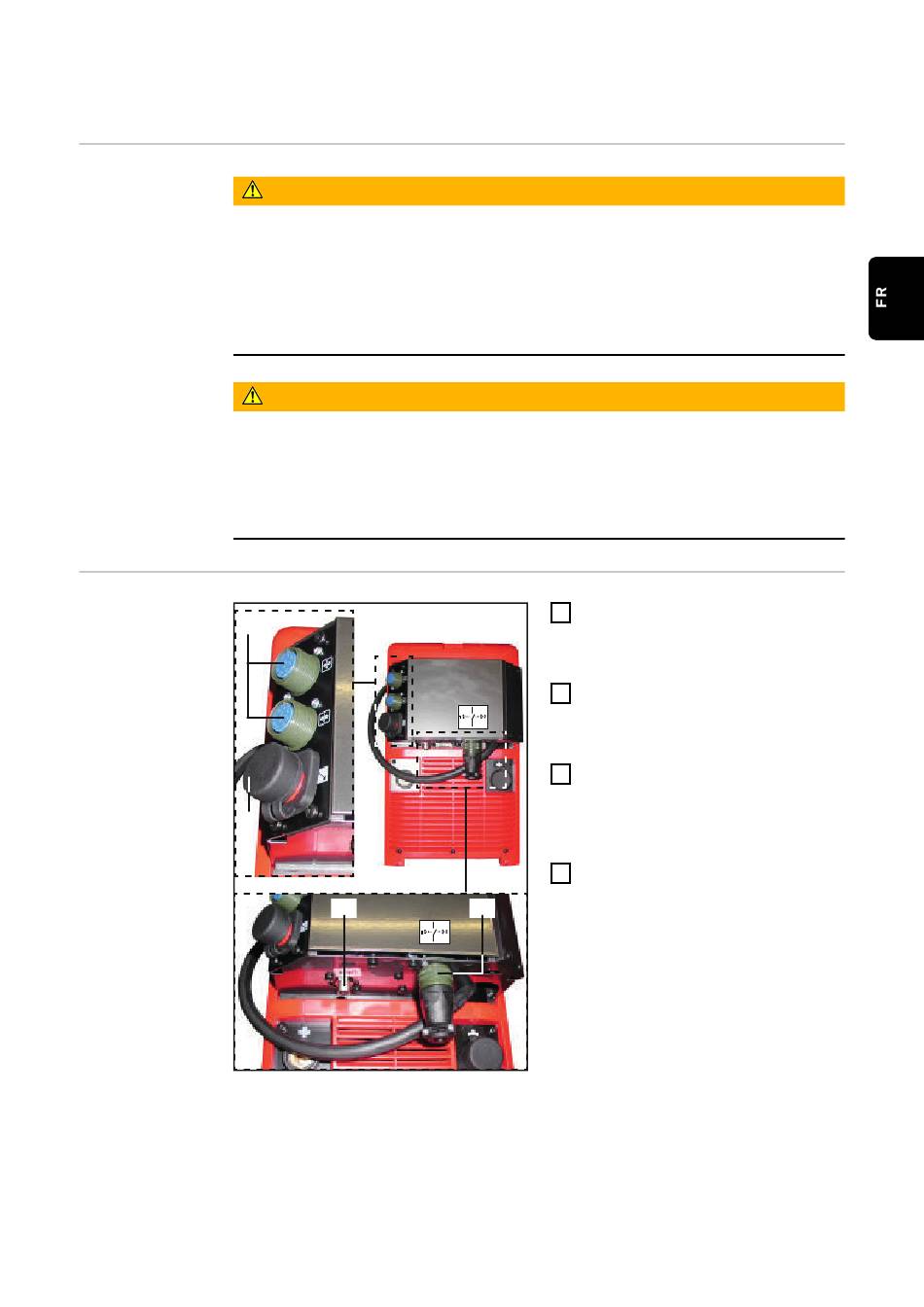

Uni Box sur la partie arrière
Tout comme le distributeur " LocalNet actif ", l'Uni Box est munie de trois
douilles de raccordement LocalNet. Autrement que pour le distributeur " Local-
Net passif ", des douilles peuvent rester non affectées. De plus, la commutation à
deux têtes / Uni Box permet de commuter simplement d'un dévidoir à l'autre en
cas d'utilisation de deux dévidoirs, par ex. en combinaison avec un logement à
deux têtes.
AVERTISSEMENT!
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié.
Ce document doit être lu et compris dans son intégralité.
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.
AVERTISSEMENT!
Avant d'entamer les travaux, déconnecter tous les appareils et composants
concernés et les débrancher du réseau électrique.
S'assurer que tous les appareils et composants concernés ne peuvent pas
être remis en marche.
(4)
Connecteur Amphenol à 6 pôles
1
pour le raccordement d'un contact
sans potentiel pour commuter ent-
re deux dévidoirs
Douilles de raccordement Local-
2
Net métalliques
pour le raccordement d'extensions
système (par ex. de deux dévidoirs)
Douilles de raccordement Local-
3
Net en plastique
pour le raccordement d'extensions
système (par ex. d'une télécom-
mande)
Douille de raccordement LHSB
4
(Option) / autrement cache
sert au raccordement d'un câble
(1)
de raccordement pour la marche
parallèle de deux (1) sources de
courant
