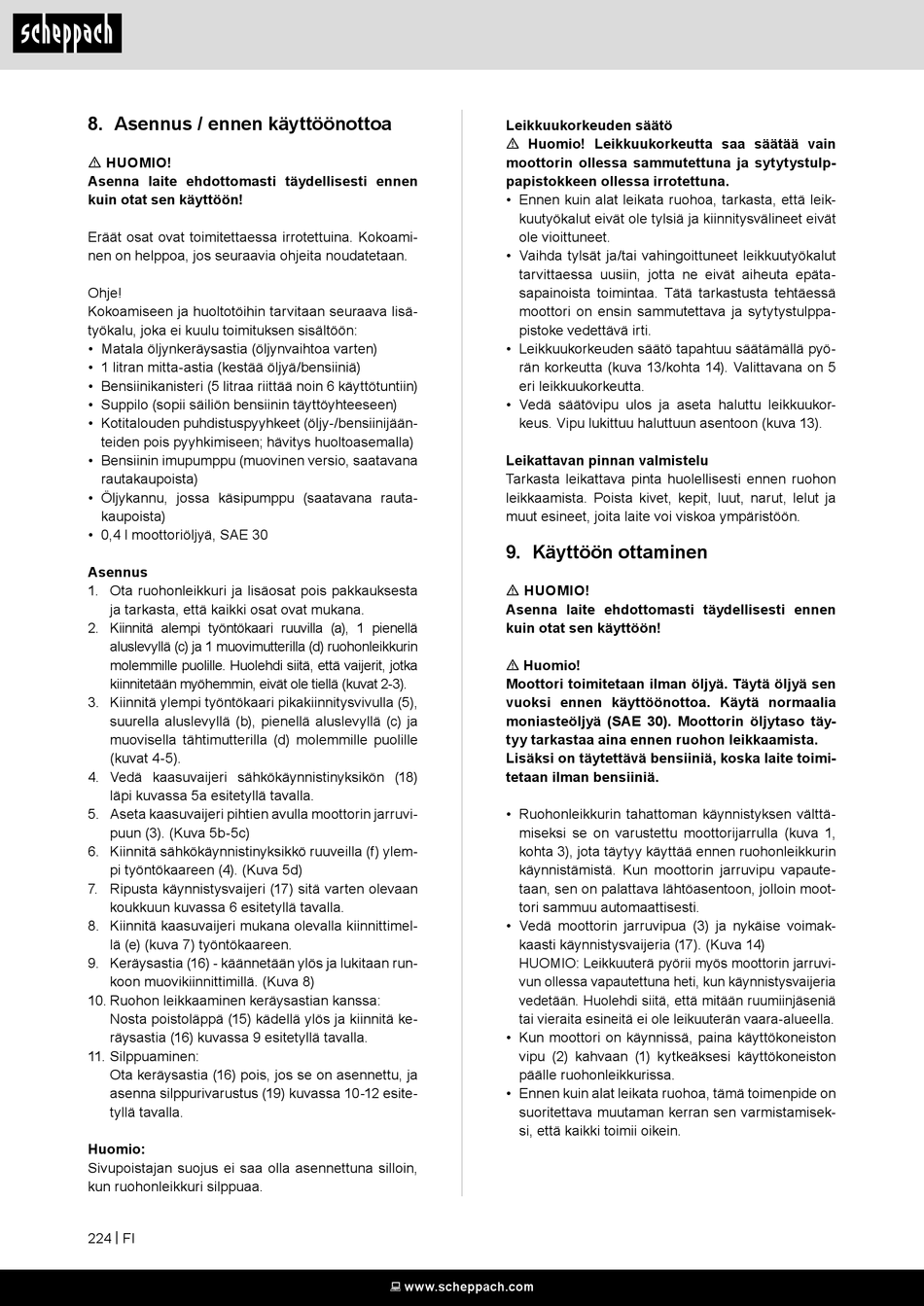

Scheppach MS173-51E Originalbetriebsanleitung Seite 224

8. Asennus / ennen käyttöönottoa
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen
kuin otat sen käyttöön!
Eräät osat ovat toimitettaessa irrotettuina. Kokoami-
nen on helppoa, jos seuraavia ohjeita noudatetaan.
Ohje!
Kokoamiseen ja huoltotöihin tarvitaan seuraava lisä-
työkalu, joka ei kuulu toimituksen sisältöön:
• Matala öljynkeräysastia (öljynvaihtoa varten)
• 1 litran mitta-astia (kestää öljyä/bensiiniä)
• Bensiinikanisteri (5 litraa riittää noin 6 käyttötuntiin)
• Suppilo (sopii säiliön bensiinin täyttöyhteeseen)
• Kotitalouden puhdistuspyyhkeet (öljy-/bensiinijään-
teiden pois pyyhkimiseen; hävitys huoltoasemalla)
• Bensiinin imupumppu (muovinen versio, saatavana
rautakaupoista)
• Öljykannu, jossa käsipumppu (saatavana rauta-
kaupoista)
• 0,4 l moottoriöljyä, SAE 30
Asennus
1. Ota ruohonleikkuri ja lisäosat pois pakkauksesta
ja tarkasta, että kaikki osat ovat mukana.
2. Kiinnitä alempi työntökaari ruuvilla (a), 1 pienellä
aluslevyllä (c) ja 1 muovimutterilla (d) ruohonleikkurin
molemmille puolille. Huolehdi siitä, että vaijerit, jotka
kiinnitetään myöhemmin, eivät ole tiellä (kuvat 2-3).
3. Kiinnitä ylempi työntökaari pikakiinnitysvivulla (5),
suurella aluslevyllä (b), pienellä aluslevyllä (c) ja
muovisella tähtimutterilla (d) molemmille puolille
(kuvat 4-5).
4. Vedä kaasuvaijeri sähkökäynnistinyksikön (18)
läpi kuvassa 5a esitetyllä tavalla.
5. Aseta kaasuvaijeri pihtien avulla moottorin jarruvi-
puun (3). (Kuva 5b-5c)
6. Kiinnitä sähkökäynnistinyksikkö ruuveilla (f) ylem-
pi työntökaareen (4). (Kuva 5d)
7. Ripusta käynnistysvaijeri (17) sitä varten olevaan
koukkuun kuvassa 6 esitetyllä tavalla.
8. Kiinnitä kaasuvaijeri mukana olevalla kiinnittimel-
lä (e) (kuva 7) työntökaareen.
9. Keräysastia (16) - käännetään ylös ja lukitaan run-
koon muovikiinnittimillä. (Kuva 8)
10. Ruohon leikkaaminen keräysastian kanssa:
Nosta poistoläppä (15) kädellä ylös ja kiinnitä ke-
räysastia (16) kuvassa 9 esitetyllä tavalla.
11. Silppuaminen:
Ota keräysastia (16) pois, jos se on asennettu, ja
asenna silppurivarustus (19) kuvassa 10-12 esite-
tyllä tavalla.
Huomio:
Sivupoistajan suojus ei saa olla asennettuna silloin,
kun ruohonleikkuri silppuaa.
224 | FI
Leikkuukorkeuden säätö
m Huomio! Leikkuukorkeutta saa säätää vain
moottorin ollessa sammutettuna ja sytytystulp-
papistokkeen ollessa irrotettuna.
• Ennen kuin alat leikata ruohoa, tarkasta, että leik-
kuutyökalut eivät ole tylsiä ja kiinnitysvälineet eivät
ole vioittuneet.
• Vaihda tylsät ja/tai vahingoittuneet leikkuutyökalut
tarvittaessa uusiin, jotta ne eivät aiheuta epäta-
sapainoista toimintaa. Tätä tarkastusta tehtäessä
moottori on ensin sammutettava ja sytytystulppa-
pistoke vedettävä irti.
• Leikkuukorkeuden säätö tapahtuu säätämällä pyö-
rän korkeutta (kuva 13/kohta 14). Valittavana on 5
eri leikkuukorkeutta.
• Vedä säätövipu ulos ja aseta haluttu leikkuukor-
keus. Vipu lukittuu haluttuun asentoon (kuva 13).
Leikattavan pinnan valmistelu
Tarkasta leikattava pinta huolellisesti ennen ruohon
leikkaamista. Poista kivet, kepit, luut, narut, lelut ja
muut esineet, joita laite voi viskoa ympäristöön.
9. Käyttöön ottaminen
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen
kuin otat sen käyttöön!
m Huomio!
Moottori toimitetaan ilman öljyä. Täytä öljyä sen
vuoksi ennen käyttöönottoa. Käytä normaalia
moniasteöljyä (SAE 30). Moottorin öljytaso täy-
tyy tarkastaa aina ennen ruohon leikkaamista.
Lisäksi on täytettävä bensiiniä, koska laite toimi-
tetaan ilman bensiiniä.
• Ruohonleikkurin tahattoman käynnistyksen välttä-
miseksi se on varustettu moottorijarrulla (kuva 1,
kohta 3), jota täytyy käyttää ennen ruohonleikkurin
käynnistämistä. Kun moottorin jarruvipu vapaute-
taan, sen on palattava lähtöasentoon, jolloin moot-
tori sammuu automaattisesti.
• Vedä moottorin jarruvipua (3) ja nykäise voimak-
kaasti käynnistysvaijeria (17). (Kuva 14)
HUOMIO: Leikkuuterä pyörii myös moottorin jarruvi-
vun ollessa vapautettuna heti, kun käynnistysvaijeria
vedetään. Huolehdi siitä, että mitään ruumiinjäseniä
tai vieraita esineitä ei ole leikuuterän vaara-alueella.
• Kun moottori on käynnissä, paina käyttökoneiston
vipu (2) kahvaan (1) kytkeäksesi käyttökoneiston
päälle ruohonleikkurissa.
• Ennen kuin alat leikata ruohoa, tämä toimenpide on
suoritettava muutaman kerran sen varmistamisek-
si, että kaikki toimii oikein.
