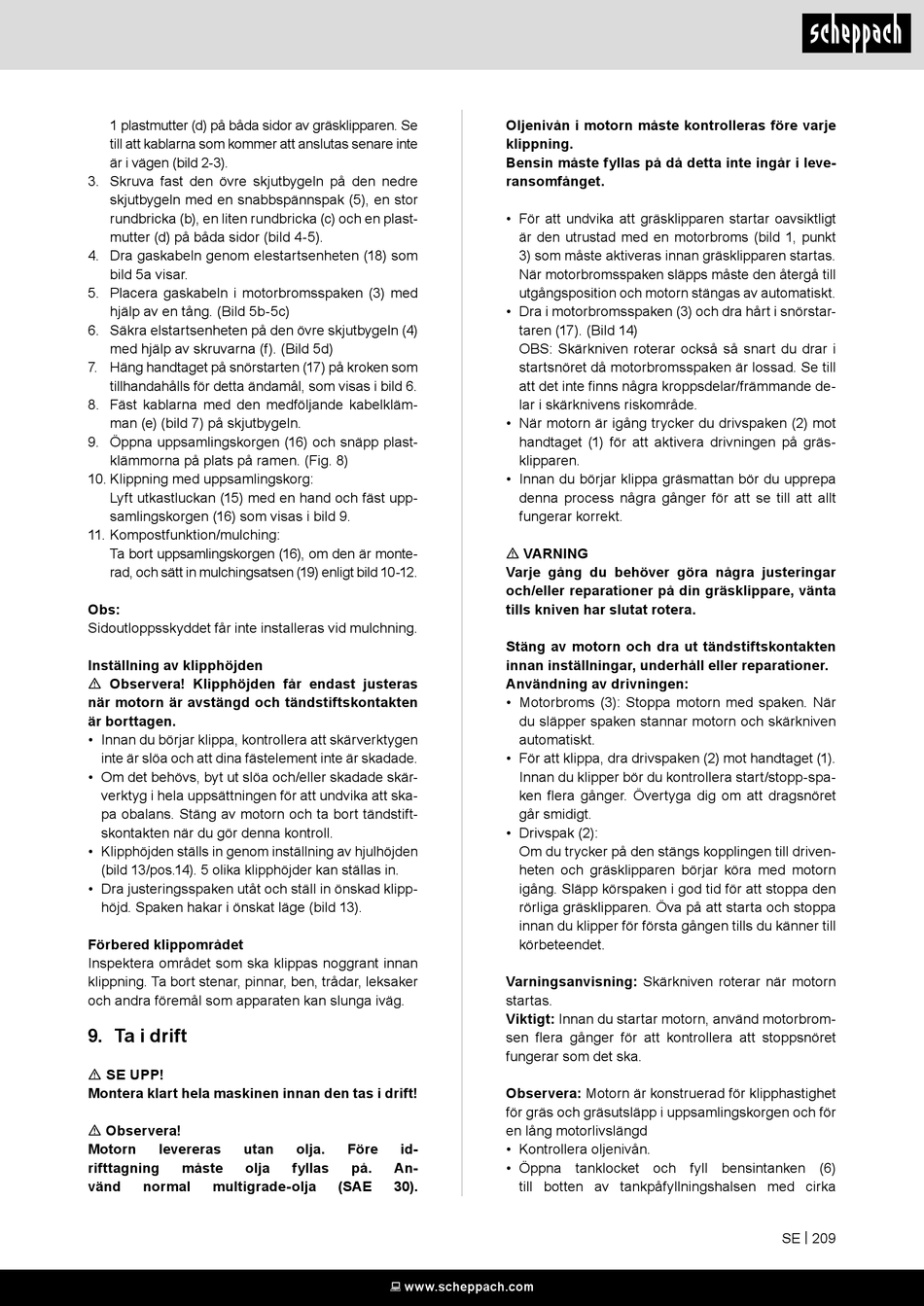

1 plastmutter (d) på båda sidor av gräsklipparen. Se
till att kablarna som kommer att anslutas senare inte
är i vägen (bild 2-3).
3. Skruva fast den övre skjutbygeln på den nedre
skjutbygeln med en snabbspännspak (5), en stor
rundbricka (b), en liten rundbricka (c) och en plast-
mutter (d) på båda sidor (bild 4-5).
4. Dra gaskabeln genom elestartsenheten (18) som
bild 5a visar.
5. Placera gaskabeln i motorbromsspaken (3) med
hjälp av en tång. (Bild 5b-5c)
6. Säkra elstartsenheten på den övre skjutbygeln (4)
med hjälp av skruvarna (f). (Bild 5d)
7. Häng handtaget på snörstarten (17) på kroken som
tillhandahålls för detta ändamål, som visas i bild 6.
8. Fäst kablarna med den medföljande kabelkläm-
man (e) (bild 7) på skjutbygeln.
9. Öppna uppsamlingskorgen (16) och snäpp plast-
klämmorna på plats på ramen. (Fig. 8)
10. Klippning med uppsamlingskorg:
Lyft utkastluckan (15) med en hand och fäst upp-
samlingskorgen (16) som visas i bild 9.
11. Kompostfunktion/mulching:
Ta bort uppsamlingskorgen (16), om den är monte-
rad, och sätt in mulchingsatsen (19) enligt bild 10-12.
Obs:
Sidoutloppsskyddet får inte installeras vid mulchning.
Inställning av klipphöjden
m Observera! Klipphöjden får endast justeras
när motorn är avstängd och tändstiftskontakten
är borttagen.
• Innan du börjar klippa, kontrollera att skärverktygen
inte är slöa och att dina fästelement inte är skadade.
• Om det behövs, byt ut slöa och/eller skadade skär-
verktyg i hela uppsättningen för att undvika att ska-
pa obalans. Stäng av motorn och ta bort tändstift-
skontakten när du gör denna kontroll.
• Klipphöjden ställs in genom inställning av hjulhöjden
(bild 13/pos.14). 5 olika klipphöjder kan ställas in.
• Dra justeringsspaken utåt och ställ in önskad klipp-
höjd. Spaken hakar i önskat läge (bild 13).
Förbered klippområdet
Inspektera området som ska klippas noggrant innan
klippning. Ta bort stenar, pinnar, ben, trådar, leksaker
och andra föremål som apparaten kan slunga iväg.
9. Ta i drift
m SE UPP!
Montera klart hela maskinen innan den tas i drift!
m Observera!
Motorn levereras utan
rifttagning måste olja
vänd normal multigrade-olja
olja. Före id-
fyllas på. An-
(SAE 30).
 www.scheppach.com
Oljenivån i motorn måste kontrolleras före varje
klippning.
Bensin måste fyllas på då detta inte ingår i leve-
ransomfånget.
• För att undvika att gräsklipparen startar oavsiktligt
är den utrustad med en motorbroms (bild 1, punkt
3) som måste aktiveras innan gräsklipparen startas.
När motorbromsspaken släpps måste den återgå till
utgångsposition och motorn stängas av automatiskt.
• Dra i motorbromsspaken (3) och dra hårt i snörstar-
taren (17). (Bild 14)
OBS: Skärkniven roterar också så snart du drar i
startsnöret då motorbromsspaken är lossad. Se till
att det inte finns några kroppsdelar/främmande de-
lar i skärknivens riskområde.
• När motorn är igång trycker du drivspaken (2) mot
handtaget (1) för att aktivera drivningen på gräs-
klipparen.
• Innan du börjar klippa gräsmattan bör du upprepa
denna process några gånger för att se till att allt
fungerar korrekt.
m VARNING
Varje gång du behöver göra några justeringar
och/eller reparationer på din gräsklippare, vänta
tills kniven har slutat rotera.
Stäng av motorn och dra ut tändstiftskontakten
innan inställningar, underhåll eller reparationer.
Användning av drivningen:
• Motorbroms (3): Stoppa motorn med spaken. När
du släpper spaken stannar motorn och skärkniven
automatiskt.
• För att klippa, dra drivspaken (2) mot handtaget (1).
Innan du klipper bör du kontrollera start/stopp-spa-
ken flera gånger. Övertyga dig om att dragsnöret
går smidigt.
• Drivspak (2):
Om du trycker på den stängs kopplingen till driven-
heten och gräsklipparen börjar köra med motorn
igång. Släpp körspaken i god tid för att stoppa den
rörliga gräsklipparen. Öva på att starta och stoppa
innan du klipper för första gången tills du känner till
körbeteendet.
Varningsanvisning: Skärkniven roterar när motorn
startas.
Viktigt: Innan du startar motorn, använd motorbrom-
sen flera gånger för att kontrollera att stoppsnöret
fungerar som det ska.
Observera: Motorn är konstruerad för klipphastighet
för gräs och gräsutsläpp i uppsamlingskorgen och för
en lång motorlivslängd
• Kontrollera oljenivån.
• Öppna tanklocket och fyll bensintanken (6)
till botten av tankpåfyllningshalsen med cirka
