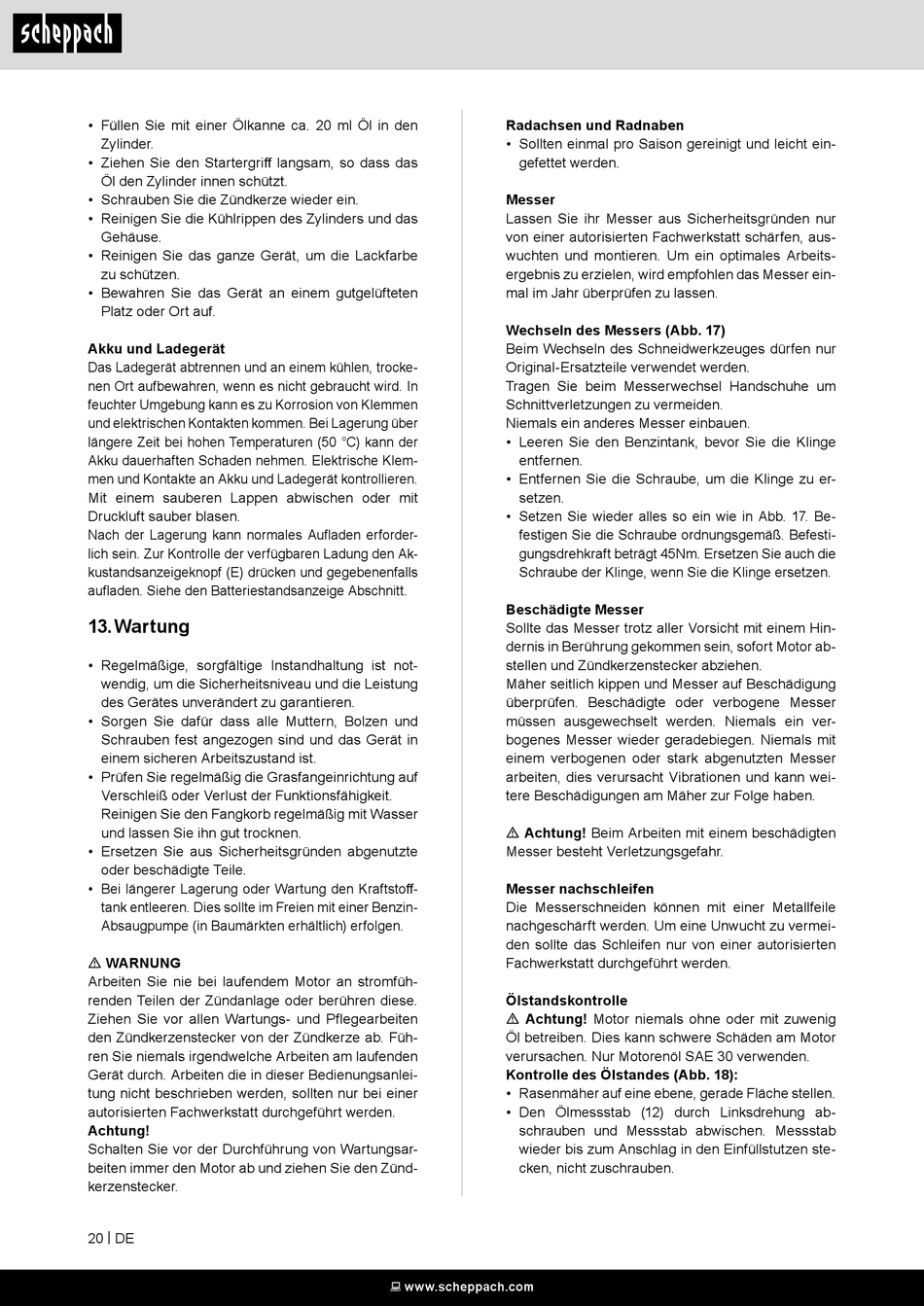

Scheppach MS173-51E Originalbetriebsanleitung Seite 20

• Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den
Zylinder.
• Ziehen Sie den Startergriff langsam, so dass das
Öl den Zylinder innen schützt.
• Schrauben Sie die Zündkerze wieder ein.
• Reinigen Sie die Kühlrippen des Zylinders und das
Gehäuse.
• Reinigen Sie das ganze Gerät, um die Lackfarbe
zu schützen.
• Bewahren Sie das Gerät an einem gutgelüfteten
Platz oder Ort auf.
Akku und Ladegerät
Das Ladegerät abtrennen und an einem kühlen, trocke-
nen Ort aufbewahren, wenn es nicht gebraucht wird. In
feuchter Umgebung kann es zu Korrosion von Klemmen
und elektrischen Kontakten kommen. Bei Lagerung über
längere Zeit bei hohen Temperaturen (50 °C) kann der
Akku dauerhaften Schaden nehmen. Elektrische Klem-
men und Kontakte an Akku und Ladegerät kontrollieren.
Mit einem sauberen Lappen abwischen oder mit
Druckluft sauber blasen.
Nach der Lagerung kann normales Aufladen erforder-
lich sein. Zur Kontrolle der verfügbaren Ladung den Ak-
kustandsanzeigeknopf (E) drücken und gegebenenfalls
aufladen. Siehe den Batteriestandsanzeige Abschnitt.
13. Wartung
• Regelmäßige, sorgfältige Instandhaltung ist not-
wendig, um die Sicherheitsniveau und die Leistung
des Gerätes unverändert zu garantieren.
• Sorgen Sie dafür dass alle Muttern, Bolzen und
Schrauben fest angezogen sind und das Gerät in
einem sicheren Arbeitszustand ist.
• Prüfen Sie regelmäßig die Grasfangeinrichtung auf
Verschleiß oder Verlust der Funktionsfähigkeit.
Reinigen Sie den Fangkorb regelmäßig mit Wasser
und lassen Sie ihn gut trocknen.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte
oder beschädigte Teile.
• Bei längerer Lagerung oder Wartung den Kraftstoff-
tank entleeren. Dies sollte im Freien mit einer Benzin-
Absaugpumpe (in Baumärkten erhältlich) erfolgen.
m WARNUNG
Arbeiten Sie nie bei laufendem Motor an stromfüh-
renden Teilen der Zündanlage oder berühren diese.
Ziehen Sie vor allen Wartungs- und Pflegearbeiten
den Zündkerzenstecker von der Zündkerze ab. Füh-
ren Sie niemals irgendwelche Arbeiten am laufenden
Gerät durch. Arbeiten die in dieser Bedienungsanlei-
tung nicht beschrieben werden, sollten nur bei einer
autorisierten Fachwerkstatt durchgeführt werden.
Achtung!
Schalten Sie vor der Durchführung von Wartungsar-
beiten immer den Motor ab und ziehen Sie den Zünd-
kerzenstecker.
20 | DE
Radachsen und Radnaben
• Sollten einmal pro Saison gereinigt und leicht ein-
gefettet werden.
Messer
Lassen Sie ihr Messer aus Sicherheitsgründen nur
von einer autorisierten Fachwerkstatt schärfen, aus-
wuchten und montieren. Um ein optimales Arbeits-
ergebnis zu erzielen, wird empfohlen das Messer ein-
mal im Jahr überprüfen zu lassen.
Wechseln des Messers (Abb. 17)
Beim Wechseln des Schneidwerkzeuges dürfen nur
Original-Ersatzteile verwendet werden.
Tragen Sie beim Messerwechsel Handschuhe um
Schnittverletzungen zu vermeiden.
Niemals ein anderes Messer einbauen.
• Leeren Sie den Benzintank, bevor Sie die Klinge
entfernen.
• Entfernen Sie die Schraube, um die Klinge zu er-
setzen.
• Setzen Sie wieder alles so ein wie in Abb. 17. Be-
festigen Sie die Schraube ordnungsgemäß. Befesti-
gungsdrehkraft beträgt 45Nm. Ersetzen Sie auch die
Schraube der Klinge, wenn Sie die Klinge ersetzen.
Beschädigte Messer
Sollte das Messer trotz aller Vorsicht mit einem Hin-
dernis in Berührung gekommen sein, sofort Motor ab-
stellen und Zündkerzenstecker abziehen.
Mäher seitlich kippen und Messer auf Beschädigung
überprüfen. Beschädigte oder verbogene Messer
müssen ausgewechselt werden. Niemals ein ver-
bogenes Messer wieder geradebiegen. Niemals mit
einem verbogenen oder stark abgenutzten Messer
arbeiten, dies verursacht Vibrationen und kann wei-
tere Beschädigungen am Mäher zur Folge haben.
m Achtung! Beim Arbeiten mit einem beschädigten
Messer besteht Verletzungsgefahr.
Messer nachschleifen
Die Messerschneiden können mit einer Metallfeile
nachgeschärft werden. Um eine Unwucht zu vermei-
den sollte das Schleifen nur von einer autorisierten
Fachwerkstatt durchgeführt werden.
Ölstandskontrolle
m Achtung! Motor niemals ohne oder mit zuwenig
Öl betreiben. Dies kann schwere Schäden am Motor
verursachen. Nur Motorenöl SAE 30 verwenden.
Kontrolle des Ölstandes (Abb. 18):
• Rasenmäher auf eine ebene, gerade Fläche stellen.
• Den Ölmessstab (12) durch Linksdrehung ab-
schrauben und Messstab abwischen. Messstab
wieder bis zum Anschlag in den Einfüllstutzen ste-
cken, nicht zuschrauben.
