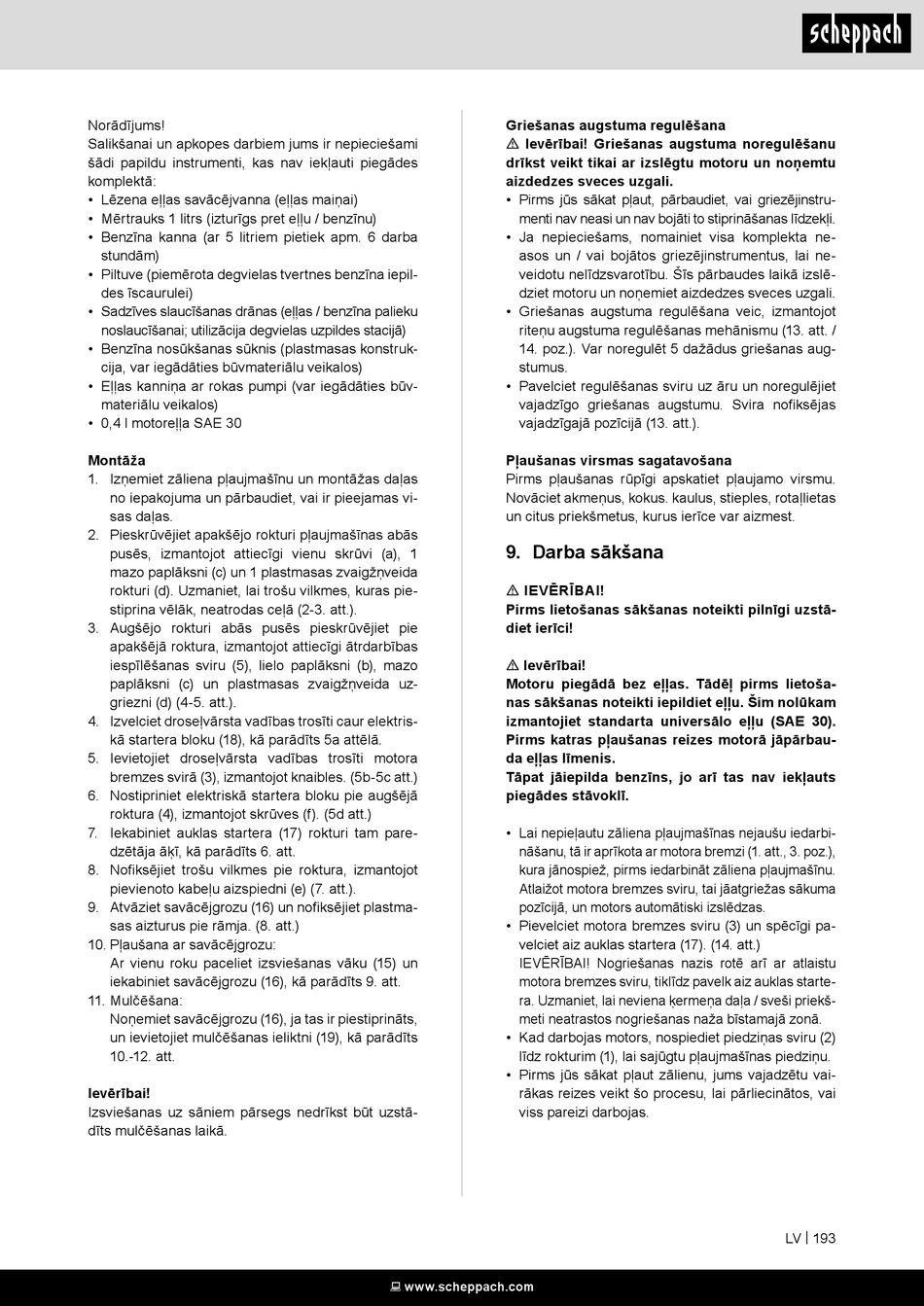

Norādījums!
Salikšanai un apkopes darbiem jums ir nepieciešami
šādi papildu instrumenti, kas nav iekļauti piegādes
komplektā:
• Lēzena eļļas savācējvanna (eļļas maiņai)
• Mērtrauks 1 litrs (izturīgs pret eļļu / benzīnu)
• Benzīna kanna (ar 5 litriem pietiek apm. 6 darba
stundām)
• Piltuve (piemērota degvielas tvertnes benzīna iepil-
des īscaurulei)
• Sadzīves slaucīšanas drānas (eļļas / benzīna palieku
noslaucīšanai; utilizācija degvielas uzpildes stacijā)
• Benzīna nosūkšanas sūknis (plastmasas konstruk-
cija, var iegādāties būvmateriālu veikalos)
• Eļļas kanniņa ar rokas pumpi (var iegādāties būv-
materiālu veikalos)
• 0,4 l motoreļļa SAE 30
Montāža
1. Izņemiet zāliena pļaujmašīnu un montāžas daļas
no iepakojuma un pārbaudiet, vai ir pieejamas vi-
sas daļas.
2. Pieskrūvējiet apakšējo rokturi pļaujmašīnas abās
pusēs, izmantojot attiecīgi vienu skrūvi (a), 1
mazo paplāksni (c) un 1 plastmasas zvaigžņveida
rokturi (d). Uzmaniet, lai trošu vilkmes, kuras pie-
stiprina vēlāk, neatrodas ceļā (2-3. att.).
3. Augšējo rokturi abās pusēs pieskrūvējiet pie
apakšējā roktura, izmantojot attiecīgi ātrdarbības
iespīlēšanas sviru (5), lielo paplāksni (b), mazo
paplāksni (c) un plastmasas zvaigžņveida uz-
griezni (d) (4-5. att.).
4. Izvelciet droseļvārsta vadības trosīti caur elektris-
kā startera bloku (18), kā parādīts 5a attēlā.
5. Ievietojiet droseļvārsta vadības trosīti motora
bremzes svirā (3), izmantojot knaibles. (5b-5c att.)
6. Nostipriniet elektriskā startera bloku pie augšējā
roktura (4), izmantojot skrūves (f). (5d att.)
7. Iekabiniet auklas startera (17) rokturi tam pare-
dzētāja āķī, kā parādīts 6. att.
8. Nofiksējiet trošu vilkmes pie roktura, izmantojot
pievienoto kabeļu aizspiedni (e) (7. att.).
9. Atvāziet savācējgrozu (16) un nofiksējiet plastma-
sas aizturus pie rāmja. (8. att.)
10. Pļaušana ar savācējgrozu:
Ar vienu roku paceliet izsviešanas vāku (15) un
iekabiniet savācējgrozu (16), kā parādīts 9. att.
11. Mulčēšana:
Noņemiet savācējgrozu (16), ja tas ir piestiprināts,
un ievietojiet mulčēšanas ieliktni (19), kā parādīts
10.-12. att.
Ievērībai!
Izsviešanas uz sāniem pārsegs nedrīkst būt uzstā-
dīts mulčēšanas laikā.
Griešanas augstuma regulēšana
m Ievērībai! Griešanas augstuma noregulēšanu
drīkst veikt tikai ar izslēgtu motoru un noņemtu
aizdedzes sveces uzgali.
• Pirms jūs sākat pļaut, pārbaudiet, vai griezējinstru-
menti nav neasi un nav bojāti to stiprināšanas līdzekļi.
• Ja nepieciešams, nomainiet visa komplekta ne-
asos un / vai bojātos griezējinstrumentus, lai ne-
veidotu nelīdzsvarotību. Šīs pārbaudes laikā izslē-
dziet motoru un noņemiet aizdedzes sveces uzgali.
• Griešanas augstuma regulēšana veic, izmantojot
riteņu augstuma regulēšanas mehānismu (13. att. /
14. poz.). Var noregulēt 5 dažādus griešanas aug-
stumus.
• Pavelciet regulēšanas sviru uz āru un noregulējiet
vajadzīgo griešanas augstumu. Svira nofiksējas
vajadzīgajā pozīcijā (13. att.).
Pļaušanas virsmas sagatavošana
Pirms pļaušanas rūpīgi apskatiet pļaujamo virsmu.
Novāciet akmeņus, kokus. kaulus, stieples, rotaļlietas
un citus priekšmetus, kurus ierīce var aizmest.
9. Darba sākšana
m IEVĒRĪBAI!
Pirms lietošanas sākšanas noteikti pilnīgi uzstā-
diet ierīci!
m Ievērībai!
Motoru piegādā bez eļļas. Tādēļ pirms lietoša-
nas sākšanas noteikti iepildiet eļļu. Šim nolūkam
izmantojiet standarta universālo eļļu (SAE 30).
Pirms katras pļaušanas reizes motorā jāpārbau-
da eļļas līmenis.
Tāpat jāiepilda benzīns, jo arī tas nav iekļauts
piegādes stāvoklī.
• Lai nepieļautu zāliena pļaujmašīnas nejaušu iedarbi-
nāšanu, tā ir aprīkota ar motora bremzi (1. att., 3. poz.),
kura jānospiež, pirms iedarbināt zāliena pļaujmašīnu.
Atlaižot motora bremzes sviru, tai jāatgriežas sākuma
pozīcijā, un motors automātiski izslēdzas.
• Pievelciet motora bremzes sviru (3) un spēcīgi pa-
velciet aiz auklas startera (17). (14. att.)
IEVĒRĪBAI! Nogriešanas nazis rotē arī ar atlaistu
motora bremzes sviru, tiklīdz pavelk aiz auklas starte-
ra. Uzmaniet, lai neviena ķermeņa daļa / sveši priekš-
meti neatrastos nogriešanas naža bīstamajā zonā.
• Kad darbojas motors, nospiediet piedziņas sviru (2)
līdz rokturim (1), lai sajūgtu pļaujmašīnas piedziņu.
• Pirms jūs sākat pļaut zālienu, jums vajadzētu vai-
rākas reizes veikt šo procesu, lai pārliecinātos, vai
viss pareizi darbojas.
