Übersicht Steuereinheit - Prominent Beta/4 Kurzanleitung

Übersicht Steuereinheit
beta/ 4
50
40
30
20
10
DE 20
1:1
2:1
1:2
1
4:1
1:4
1:8 8:1
1:16 16:14
2
1:32 32:1
1:64
64:1
60
3
70
4
80
90
5
40 50
100 60
30
20 70
80
10
6
EXTERN
90
STOP
100
TEST
7
8
9
1:1
2:1
1:2
4:1
1:4
8:1
1:8
1:16 16:14
1:32
32:1
0-20 mA
4-20 mA
Als Option verfügbar
LED-Anzeigen
Störungsanzeige [3] leuchtet: Füllstand leer (Niveauschalter) oder
Strom <3,8 mA oder > 23 mA (Betriebsart „Extern Analog")
blinkt: Betriebszustand undefiniert
Warnungsanzeige [4] Füllstand ist gering (Niveauschalter)
Betriebsanzeige [5] leuchtet: Pumpe ist betriebsbereit
blinkt: bei jedem Hub

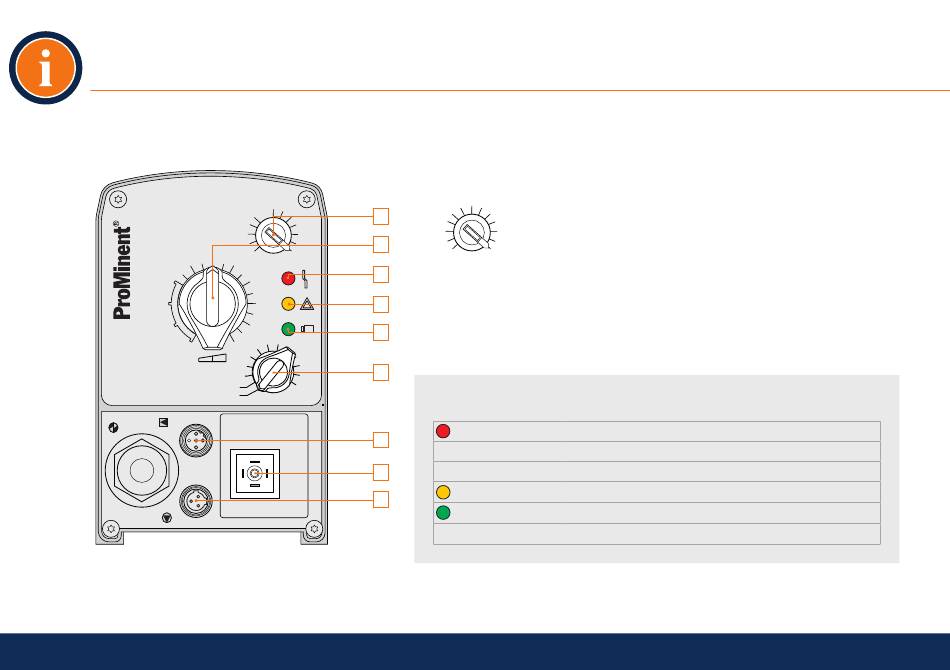

1 Pulse Control-Schalter
2 Hublängen-Einstellknopf
3 Störungsanzeige (rot)
4 Warnungsanzeige (gelb)
5 Betriebsanzeige (grün)
6 Multifunktionsschalter
7 Buchse „externe Ansteuerung"
8 Anschluss Relais (Option)
9 Buchse „Niveauschalter"
