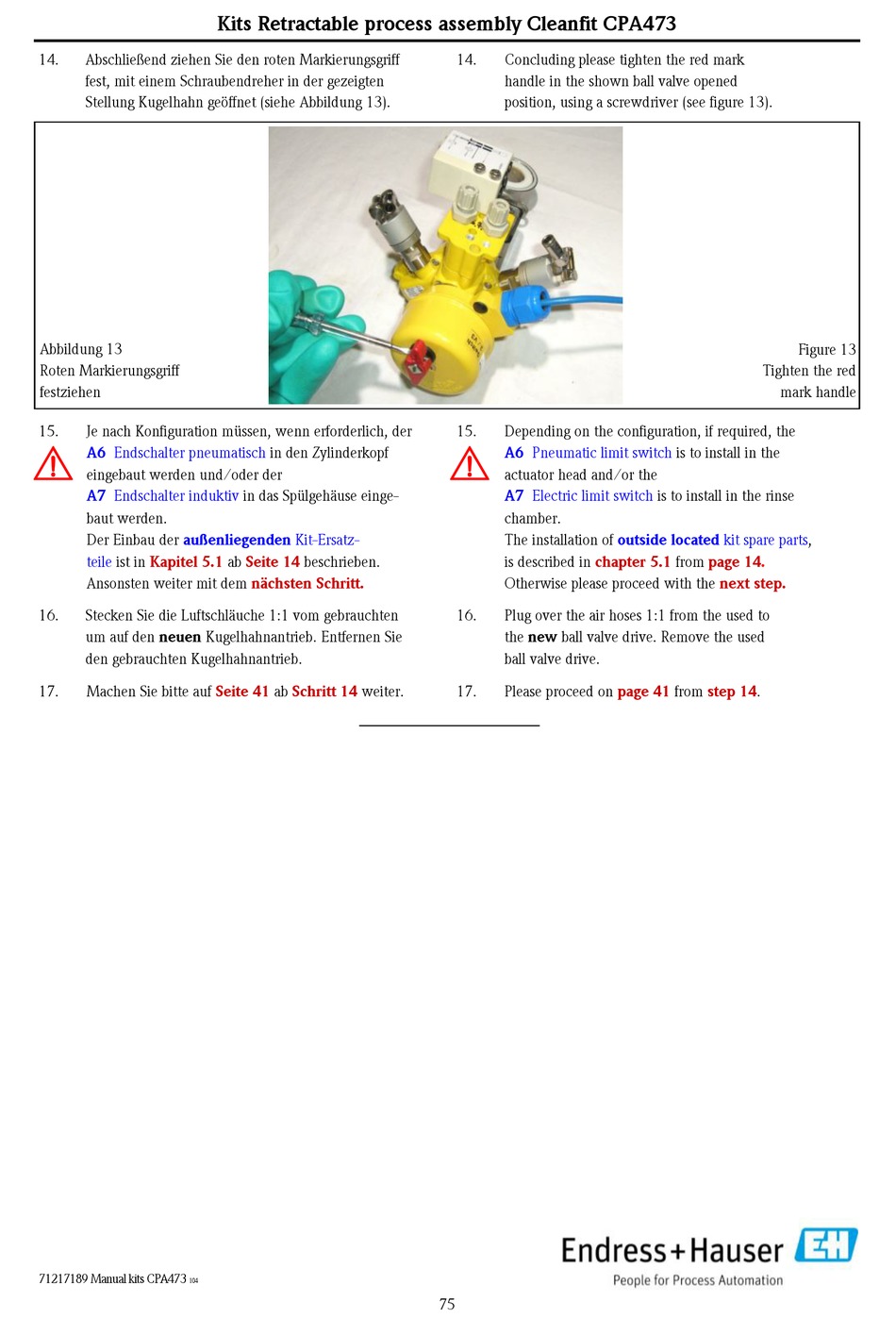

14. Abschließend ziehen Sie den roten Markierungsgriff
fest, mit einem Schraubendreher in der gezeigten
Stellung Kugelhahn geöffnet (siehe Abbildung 13).
Abbildung 13
Roten Markierungsgriff
festziehen
15. Je nach Konfiguration müssen, wenn erforderlich, der
#
A6 Endschalter pneumatisch
eingebaut werden und/oder der
A7 Endschalter induktiv
baut werden.
Der Einbau der außenliegenden Kit-Ersatz-
teile ist in Kapitel 5.1
Ansonsten weiter mit dem
16. Stecken Sie die Luftschläuche 1:1 vom gebrauchten
um auf den neuen Kugelhahnantrieb. Entfernen Sie
den gebrauchten Kugelhahnantrieb.
17. Machen Sie bitte auf
71217189 Manual kits CPA473
104
Kits Retractable process assembly Cleanfit CPA473
in den Zylinderkopf
in das Spülgehäuse einge-
ab Seite 14 beschrieben.
nächsten Schritt.
Seite 41 ab Schritt 14 weiter.
14. Concluding please tighten the red mark
handle in the shown ball valve opened
position, using a screwdriver (see figure 13).
15. Depending on the configuration, if required, the
#
A6 Pneumatic limit switch
actuator head and/or the
A7 Electric limit switch
chamber.
The installation of
is described in chapter 5.1
Otherwise please proceed with the
16. Plug over the air hoses 1:1 from the used to
the new ball valve drive. Remove the used
ball valve drive.
17. Please proceed on
75
Tighten the red
mark handle
is to install in the
is to install in the rinse
outside located kit spare parts,
from page 14.
next step.
page 41 from step 14.
Figure 13
