7. Nehmen Sie bitte einen neuen Flansch und ggfs. einen
neuen Abstreifer aus dem gelieferten Kit und fetten
ihn ein. Legen Sie den Flansch auf die Arbeitsfläche.
8. Setzen Sie den Abstreifer, mit seinem Ansatz nach unten,
zentriert in den Flansch ein. Dann setzen Sie den Kugel-
hahn auf den Flansch (siehe Abbildung 6) .

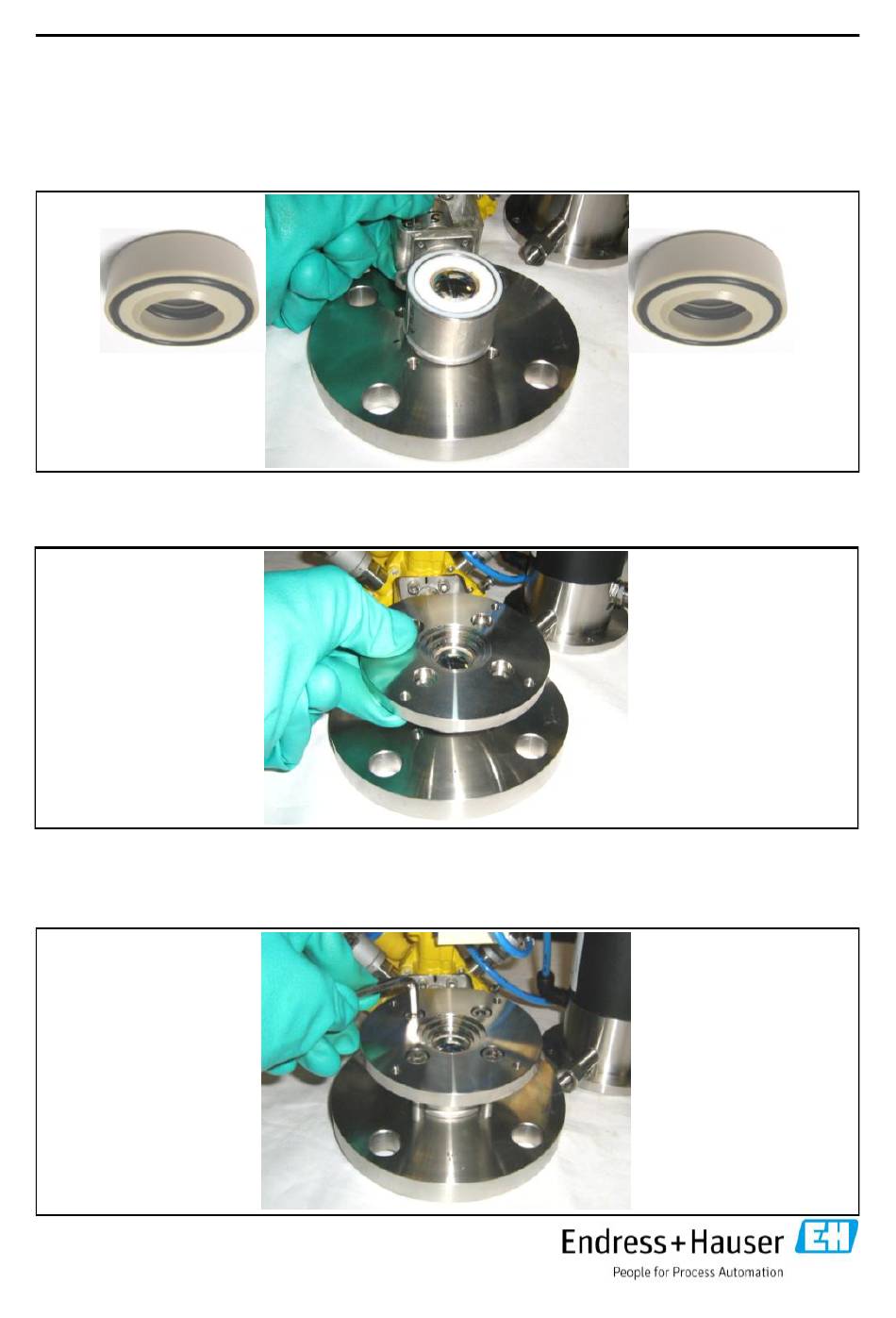

Abbildung 6
Abstreifer in Flansch einsetzen und
Kugelhahn auf Flansch setzen
9. Bitte setzen Sie den Zwischenflansch, mit deren
Abplattung zum Kugelhahnantrieb hin, auf den
Kugelhahn (siehe Abbildung 7).
Abbildung 7
Zwischenflansch
aufsetzen
10. Schrauben Sie den Zwischenflansch mit 4 Inbus-
schrauben und einem Inbusschlüssel 6,0 x 150
gleichmäßig handfest im Uhrzeigersinn, durch
den Kugelhahn, an den Flansch (siehe Abbildung 8).
Abbildung 8
Zwischenflansch an den
Flansch schrauben
71217189 Manual kits CPA473
104
Kits Retractable process assembly Cleanfit CPA473
7. Please take a new flange and if applicable a new
scraper out of the provided kit and lubricate it. Put
the flange on the work area.
8. Put the scraper with its extension downward,
centred into the flange. After this, put the ball
valve on the flange (see figure 6).
9. Please set the intermediate flange, with its
flattening to the ball valve drive, on the ball
valve (see figure 7).
10. Screw the intermediate flange equally hand-tight
with 4 Allen screws , through the ball valve, to the
flange, by turning clockwise, using an Allen key
6,0 x 150 (see figure 8).
35
Figure 6
Set the scraper into the flange and
the ball valve on the flange
Figure 7
Set on the inter-
mediate flange
Figure 8
Screw the intermediate
flange to the flange
