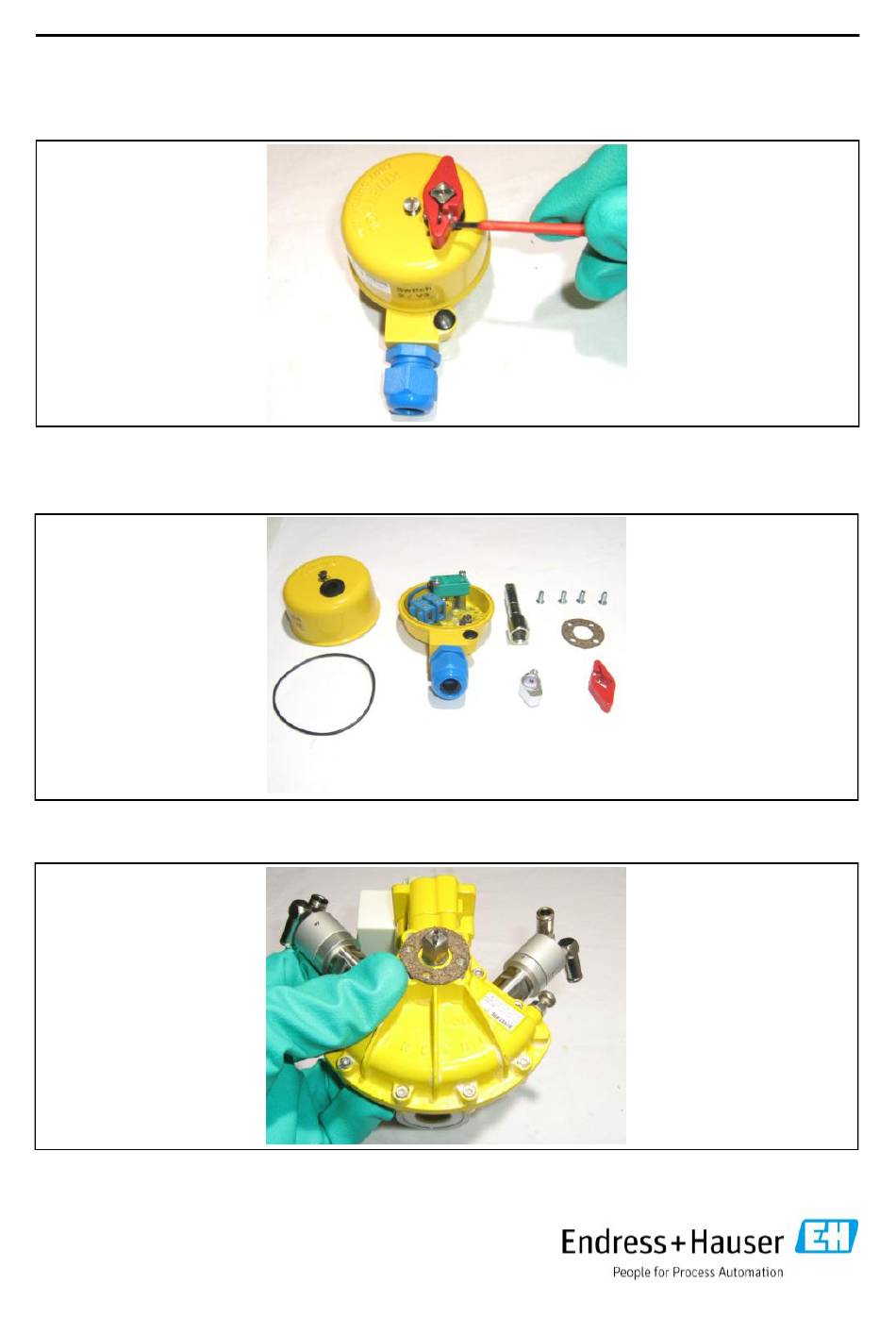

3. Lösen Sie den roten Markierungsgriff an der Kinetrol-
Endschaltereinheit mit einem Schraubendreher (siehe
Abbildung 3) und ziehen Sie ihn ab.
Nehmen Sie den Gehäusedeckel ab.
Abbildung 3
Roten Markierungsgriff
demontieren
4. Nehmen Sie die einzelnen Teile der Kinetrol-Endschalter-
einheit und legen Sie diese auf die Arbeitsfläche (siehe
Abbildung 4)
Abbildung 4
Teile der Kinetrol-
Endschaltereinheit
5. Legen Sie die Dichtung auf den Schwenkantrieb, wie
gezeigt, über die 4 Gewindelöcher (siehe Abbildung 5).
Abbildung 5
Dichtung
auflegen
71217189 Manual kits CPA473
104
Kits Retractable process assembly Cleanfit CPA473
3. Loosen the red mark handle at the Kinetrol
position switch unit, using a screwdriver (see
figure 3) and pull it off.
Take off the housing cover.
4. Take the components of the Kinetrol
position switch unit and position them
on the work space (see figure 4).
5. Put the gasket on the slewing gear, as shown,
over the 4 threaded holes (see figure 5).
71
Figure 3
Dismantle the red
mark handle
Figure 4
Components of the Kinetrol
position switch unit
Figure 5
Put the
gasket on
