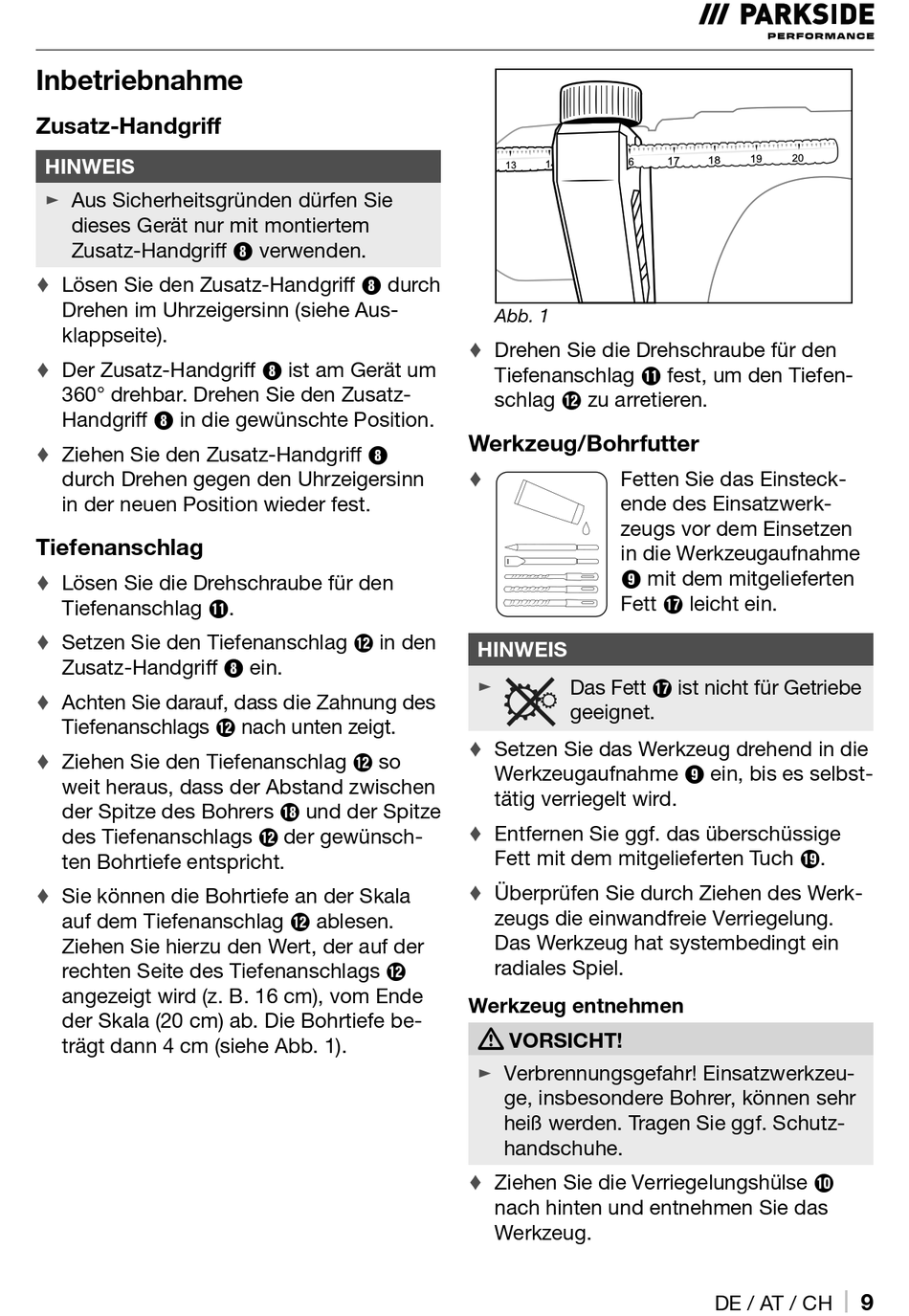

Inbetriebnahme; Zusatz-Handgriff; Tiefenanschlag; Werkzeug/Bohrfutter - Parkside Performance Pkhap 20-Li C4 Originalbetriebsanleitung

Inbetriebnahme

Zusatz-Handgriff

HINWEIS
Aus Sicherheitsgründen dürfen Sie
►
dieses Gerät nur mit montiertem
Zusatz-Handgriff 8 verwenden .
Lösen Sie den Zusatz-Handgriff 8 durch
♦
Drehen im Uhrzeigersinn (siehe Aus-
klappseite) .
Der Zusatz-Handgriff 8 ist am Gerät um
♦
360° drehbar . Drehen Sie den Zusatz-
Handgriff 8 in die gewünschte Position .
Ziehen Sie den Zusatz-Handgriff 8
♦
durch Drehen gegen den Uhrzeigersinn
in der neuen Position wieder fest .

Tiefenanschlag

Lösen Sie die Drehschraube für den
♦
Tiefen anschlag q .
Setzen Sie den Tiefenanschlag w in den
♦
Zusatz-Handgriff 8 ein .
Achten Sie darauf, dass die Zahnung des
♦
Tiefenanschlags w nach unten zeigt .
Ziehen Sie den Tiefenanschlag w so
♦
weit heraus, dass der Abstand zwischen
der Spitze des Bohrers i und der Spitze
des Tiefenanschlags w der gewünsch-
ten Bohrtiefe entspricht .
Sie können die Bohrtiefe an der Skala
♦
auf dem Tiefenanschlag w ablesen .
Ziehen Sie hierzu den Wert, der auf der
rechten Seite des Tiefenanschlags w
angezeigt wird (z. B. 16 cm), vom Ende
der Skala (20 cm) ab . Die Bohrtiefe be-
trägt dann 4 cm (siehe Abb. 1).
Abb. 1
Drehen Sie die Drehschraube für den
♦
Tiefen anschlag q fest, um den Tiefen-
schlag w zu arretieren .

Werkzeug/Bohrfutter

Fetten Sie das Einsteck-
♦
ende des Einsatzwerk-
zeugs vor dem Einsetzen
in die Werkzeugaufnahme
9 mit dem mitgelieferten
Fett u leicht ein .
HINWEIS
Das Fett u ist nicht für Getriebe
►
geeignet .
Setzen Sie das Werkzeug drehend in die
♦
Werkzeugaufnahme 9 ein, bis es selbst-
tätig verriegelt wird .
Entfernen Sie ggf . das überschüssige
♦
Fett mit dem mitgelieferten Tuch o .
Überprüfen Sie durch Ziehen des Werk-
♦
zeugs die einwandfreie Verriegelung .
Das Werkzeug hat systembedingt ein
radiales Spiel .
Werkzeug entnehmen
VORSICHT!
Verbrennungsgefahr! Einsatzwerkzeu-
►
ge, insbesondere Bohrer, können sehr
heiß werden . Tragen Sie ggf . Schutz-
handschuhe .
Ziehen Sie die Verriegelungshülse 0
♦
nach hinten und entnehmen Sie das
Werkzeug .
|
9
DE / AT / CH
